一般的に半自動溶接と呼ばれるカテゴリーに属し、自動送給されるワイヤを電極として、母材との間にアークを発生させ、その熱で母材とワイヤを溶融させて接合します。手溶接と比較して高い溶着速度と深い溶込みが得られるため、生産性が極めて高いプロセスです。しかし、その背後にはプラズマ物理、電磁気学、金属材料学といった高度な物理現象が複雑に関与しています。

基本原理とプロセス構成

MIG溶接の基本構成は、溶接電源、ワイヤ送給装置、溶接トーチ、およびガス供給システムから成り立ちます。

消耗電極と不活性ガス

タングステンという消耗しない電極を用いるTIG溶接とは異なり、MIG溶接ではフィラーメタルであるワイヤ自身が電極となります。プラスの電圧を印加されたワイヤは、マイナス極である母材に向かってアークを飛ばします。このアーク熱によってワイヤ先端は瞬時に溶融し、溶滴となって母材の溶融池へと移行します。 このプロセス全体を大気中の酸素や窒素から守るのが、シールドガスです。MIG溶接では、アルゴンやヘリウムといった化学的に不活性なガスのみを使用します。これにより、溶融金属の酸化や窒化を完全に防ぎ、極めて清浄な溶接金属を得ることができます。この特性から、酸化を嫌うアルミニウムやステンレス鋼、チタンなどの溶接において主役の座を占めています。

溶滴移行の物理モード

MIG溶接の品質と安定性を決定づける最も重要な物理現象が、溶けたワイヤがどのようにして母材へ移動するかという溶滴移行現象です。電流値や電圧、シールドガスの種類によって、移行モードは劇的に変化します。

短絡移行 ショートアーク

比較的低い電流域で発生する現象です。 ワイヤ先端の溶滴が母材に接触して電気的に短絡（ショート）し、その抵抗発熱と表面張力によって母材へ吸い込まれるように移行します。その後、アークが再点弧するというサイクルを毎秒数十回から百回程度繰り返します。 入熱が少なく、薄板の溶接に適していますが、スパッタ（飛散する金属粒）が発生しやすいという側面があります。

グロビュール移行

中電流域で見られる現象です。 溶滴がワイヤ径よりも大きな球状に成長し、重力によって母材へ落下します。アルゴンガス主体のMIG溶接ではあまり見られませんが、炭酸ガス溶接などでは一般的です。溶滴が不安定に揺れ動くため、スパッタが多く、ビード外観も乱れやすい傾向にあります。

スプレー移行

高電流域かつアルゴン主体のガスを用いた場合に発生する、MIG溶接特有の理想的な移行モードです。 電流が増加すると、ワイヤに流れる電流によって発生する磁場が強まり、ピンチ力と呼ばれる電磁気的な締め付け力が作用します。この力が溶滴を細かく引きちぎり、霧状の微細な粒子として高速で母材へ射出します。 アークは安定し、スパッタはほとんど発生せず、深く美しい溶込みが得られます。厚板の溶接や能率的な盛り上げ溶接において、このスプレー移行が不可欠です。

パルス移行

スプレー移行は高電流でしか発生しないため、薄板には使えないという欠点がありました。これを克服したのがパルスマグ・パルスミグ制御です。 電流を周期的に変動させ、ベース電流でアークを維持しつつ、瞬時的なピーク電流によって強制的にスプレー移行を誘発させます。これにより、平均電流を低く抑えながら、スパッタのないスプレー移行を全電流域で実現しています。現代の高性能MIG溶接機の多くは、このパルス制御機能を搭載しています。

シールドガスの科学

なぜMIG溶接にはアルゴンやヘリウムが使われるのか。そこにはガスの電離電圧と熱伝導度が深く関わっています。

イオン化ポテンシャルとアーク安定性

アルゴンは原子番号18の希ガスであり、比較的低い電圧で電離し、プラズマ状態になりやすい性質を持っています。これにより、アークの点弧性が良く、安定したプラズマ柱を形成します。また、空気よりも重いため、溶融池を覆う被覆効果に優れています。

ヘリウムの熱的特性

ヘリウムはアルゴンに比べて電離電圧が高く、アークを維持するためにより高い電圧を必要とします。これは、アーク空間でのエネルギー密度が高いことを意味し、母材への入熱量を増大させます。 また、ヘリウムは熱伝導度が良いため、アークの熱を周囲に拡散させる作用があり、結果としてビード幅が広く、溶込み形状がお椀型になる特性があります。熱伝導の良い厚肉のアルミニウムや銅を溶接する場合、十分な溶込みを得るためにアルゴンにヘリウムを混合して使用することがあります。

MAG溶接との決定的差異

よく混同されるMAG溶接（マグ溶接）は、シールドガスに炭酸ガスや酸素といった活性ガスを混合したものです。 鉄鋼材料の場合、純アルゴンではアークがふらつき（陰極点の不安定）、溶込みがワインカップ状になって欠陥が生じやすいため、あえて酸化性ガスを混ぜてアークを安定させます。しかし、アルミニウムやステンレスに対して活性ガスを使うと、激しい酸化反応により金属としての性質が損なわれるため、純粋な不活性ガスを用いるMIG溶接が必須となるのです。

電源特性と自己制御作用

MIG溶接機は、単に電気を流しているだけではありません。アーク長を一定に保つための巧妙な物理的メカニズムが備わっています。

定電圧特性 CV特性

TIG溶接が電流を一定に保つ定電流特性の電源を用いるのに対し、MIG溶接は電圧を一定に保つ定電圧特性の電源を用います。 もし作業者の手がブレて、チップと母材の距離が近づいたとします。すると、アーク長が短くなり、電気抵抗が減少します。オームの法則に従い、電圧が一定であれば、抵抗が減った分だけ電流が急激に増加します。 電流が増えると、ワイヤの溶融速度が上がり、ワイヤは急速に短くなります。その結果、アーク長は元の長さに戻ります。 逆に距離が遠ざかれば、電流が減って溶融が遅くなり、ワイヤが突き出てきてアーク長が戻ります。この現象をアーク長自己制御作用と呼びます。この物理現象のおかげで、高速で送給されるワイヤを用いながらも、一定のアーク長を維持することができるのです。

アルミニウム溶接におけるクリーニング作用

MIG溶接がアルミニウム接合において圧倒的な優位性を持つ理由の一つに、クリーニング作用あるいは陰極浄化作用と呼ばれる現象があります。

酸化皮膜の破壊

アルミニウムの表面は、融点が摂氏2000度を超える強固な酸化アルミニウム（アルミナ）の皮膜で覆われています。母材の融点である摂氏660度よりもはるかに高いため、そのままでは溶接できません。 MIG溶接では、ワイヤをプラス極、母材をマイナス極とする逆極性（DCEP）で接続します。 このとき、母材表面の酸化皮膜上の微小な点（陰極点）から電子が放出され、アーク空間へと飛び出していきます。この際、電子と共に酸化皮膜そのものが物理的に弾き飛ばされ、破壊される現象が起きます。 まるでサンドブラストをかけたかのように、アークが通過した直下の酸化皮膜が除去され、清浄な金属面が現れて溶融・接合されます。この電気的な表面清掃機能こそが、MIG溶接がアルミニウムに適している最大の理由です。

溶接欠陥とブローホール

MIG溶接において最も警戒すべき欠陥は、溶接金属の中に空洞ができる気孔、すなわちブローホールです。

水素の溶解度ギャップ

アルミニウムやステンレスの溶融金属は、高温状態で水素ガスを大量に溶解する性質があります。しかし、凝固して固体になると、水素の溶解度は激減します。 溶融池が冷えて固まる際、溶けきれなくなった水素はガスとなって放出されようとしますが、凝固速度が速すぎると外部へ逃げ切れずに金属内部に閉じ込められ、泡となります。これがブローホールです。 水素の供給源は、大気中の湿気、ワイヤ表面の汚れ、シールドガスの不純物などです。したがって、MIG溶接においては、湿度管理や母材の脱脂洗浄、ガスホースのガス透過性管理など、水分（H2O）を徹底的に排除する環境管理が品質保証の鍵となります。

未来への展望とCMT

MIG溶接は成熟した技術に見えますが、近年さらに進化を遂げています。その代表例がCMT（Cold Metal Transfer）プロセスです。

機械的制御による超低入熱

従来の短絡移行では、短絡が破れる際にスパッタが発生していました。CMT溶接では、ワイヤ送給モーターをアークの電気信号と完全に同期させ、短絡した瞬間にワイヤを機械的に引き戻します。 これにより、電流による爆発的な力を使わずに、機械的な力で溶滴を母材へ受け渡します。驚異的な低入熱とスパッタゼロを実現し、従来は不可能とされた極薄板の溶接や、鉄とアルミといった異材接合をも可能にしました。

この技術の最大の工学的な特徴であり、その広範な普及を支えている理由は、シールドガスボンベなどの付帯設備を必要としない、その圧倒的な簡便性と可搬性です。これにより、風のある屋外での建設作業や、船舶、パイプラインの敷設といった、現場でのフィールド溶接において、他の追随を許さない優位性を発揮します。

溶接の原理：アークの発生と溶融池の形成

被覆アーク溶接のプロセスは、単純な電気回路と、高温下での化学反応によって成り立っています。

1. アークの発生: 溶接電源装置に接続された電極ホルダが溶接棒を掴み、母材に接続されたアースクランプとの間で閉回路を形成します。溶接士が、溶接棒の先端で母材の表面を軽くこするようにしてアークを発生させると、両者の間に摂氏5000度を超える高温のプラズマ柱が形成されます。
2. 溶融池の形成: このアークの強烈な熱エネルギーは、溶接棒の先端と、母材の接合部を瞬時に溶融させます。溶接棒の心線である金属は溶けて、溶滴と呼ばれる粒になり、アークの中を移行して、母材が溶けてできた溶融池と一体化します。
3. 接合部の凝固: 溶接士がアークを移動させていくと、溶融池は後方から冷却・凝固し、母材と溶加材が一体化した強固な接合部、すなわち溶接ビードが形成されます。

被覆剤の多面的な工学的役割

被覆アーク溶接の工学的な核心は、すべてこの被覆剤が担っています。もし、金属の心線が剥き出しのままで溶接を行えば、大気中の酸素や窒素が溶融金属に混入し、接合部は気泡だらけで、極めてもろいものになってしまいます。

被覆剤は、アークの熱によって分解・溶融し、以下の四つの極めて重要な役割を、同時に果たします。

1. アークの安定化

被覆剤には、ケイ酸カリウムやチタン酸化物といった、アーク放電を容易にするアーク安定剤が含まれています。これらの物質は、高温のアーク中で容易に電離（イオン化）し、電気が流れるための安定した「道」を作ります。これにより、特に交流電源を用いた場合でも、アークが途切れることなく滑らかに持続し、溶接作業を容易にします。

2. 大気からの保護（シールド）

これが被覆剤の最も重要な機能です。高温の溶融金属は、大気中の酸素や窒素と非常に反応しやすいため、完璧な保護（シールド）が不可欠です。

• ガスシールド: 被覆剤に含まれるセルロースや炭酸塩などは、アーク熱によって分解され、二酸化炭素（CO₂）や一酸化炭素（CO）、水蒸気といったシールドガスを大量に発生させます。このガスが、アークと溶融池の周囲を覆い、あたかもバリアのように、大気中の酸素や窒素が溶融池に侵入するのを物理的に防ぎます。
• スラグシールド: 被覆剤に含まれる二酸化ケイ素、酸化チタン、フッ化物などは、アーク熱で溶融し、液状のスラグ（鉱滓）となります。この溶融スラグは、溶融金属よりも比重が軽いため、溶融池の表面に浮かび上がります。このスラグの「ブランケット」が、ガスシールドを補完し、溶融金属の表面を完全に覆い、大気から保護します。

3. 冶金的精錬作用

溶融池の中では、高温の化学反応が起こっています。被覆剤は、この化学反応を積極的に制御し、溶接金属の品質を高める「精錬」の役割を果たします。

• 脱酸作用: シールドが完璧であっても、わずかな酸素が溶融池に混入することは避けられません。これを無害化するため、被覆剤には、鉄よりも酸素と強く結びつく脱酸剤（フェロマンガン、フェロシリコンなど）が含まれています。これらの元素が、溶融池内の酸素と結合し、無害な酸化物となってスラグ中へと除去されます。
• 合金添加: 母材と同等、あるいはそれ以上の機械的性質（強度や靭性）を持つ溶接部を得るため、被覆剤には、マンガン、モリブデン、クロム、ニッケルといった合金元素が、意図的に添加されています。これらの元素が、溶接中に溶融池へと移行し、溶接金属の化学成分を最適化します。

4. 溶接作業の補助

• ビード形状の形成: 溶融スラグは、溶融金属の表面張力を調整し、なだらかで美しいビード形状を形成するのを助けます。
• 溶接姿勢の維持: 立向き溶接や上向き溶接を行う際、重力によって溶融金属が垂れ落ちようとします。特定の溶接棒の被覆剤は、凝固速度が速いスラグを形成し、それが「棚」のように機能して、溶融金属を所定の位置に保持するのを助けます。
• 徐冷効果: 溶接完了後も、凝固したスラグが溶接ビードの表面を覆い続けます。このスラグ層が断熱材として機能し、溶接部が急冷されるのを防ぎます。この徐冷効果は、鋼が硬くてもろい組織（マルテンサイトなど）になるのを防ぎ、強靭な溶接部を得る上で、冶金学的に非常に重要です。

工学的な利点と欠点

被覆アーク溶接は、その原理的な特徴から、明確な長所と短所を持っています。

長所

• 設備の簡便性と可搬性（ポータビリティ）: 必要なのは、溶接電源、ホルダ、アースクランプ、そして溶接棒だけです。シールドガスのボンベやホースが不要なため、設備が非常にシンプルで軽量、安価です。
• 屋外作業への適性: シールドガスがアークのすぐそばで発生するため、MAG溶接やTIG溶接のように、風によってシールドガスが吹き飛ばされる心配がありません。この耐風性が、屋外の建設現場や造船所での作業に不可欠な理由です。
• 汎用性の高さ: 溶接棒の種類を交換するだけで、軟鋼、高張力鋼、ステンレス鋼、鋳鉄など、多種多様な金属材料の溶接に、一つの電源で対応できます。

短所

• 低い作業能率:
  • 溶接棒の交換: 溶接棒は長さが有限（通常30～45cm）であり、一本が燃え尽きるたびに、作業を中断して新しい棒に交換する必要があります。
  • スラグ除去: 溶接ビードは、硬化したスラグに覆われています。次の溶接パスを重ねる前には、このスラグをハンマーやワイヤブラシで叩いて除去する（スラグ落とし）という、付帯的な作業が必ず発生します。
  • これらの理由から、MAG溶接のような半自動溶接に比べて、トータルの作業能率は著しく低くなります。
• 高い技能要求: 溶接棒が短くなっていくにつれて、アーク長を一定に保つために、溶接士はホルダを母材に向かって常に送り込み続ける必要があります。また、溶融池の状態をスラグ越しに判断し、適切な速度でトーチを運ぶ必要があり、高品質な溶接を行うには、高度な熟練技能が要求されます。
• 作業環境: 大量のヒューム（溶接煙）と、スパッタ（金属粒の飛散）が発生するため、作業環境の換気や保護具の着用が重要ですT。

主な応用分野

これらの工学的なトレードオフから、被覆アーク溶接は、「生産性よりも、場所を選ばない汎用性と耐候性が求められる分野」で、その地位を確固たるものにしています。

• 建設・土木: ビルの鉄骨、橋梁、プラントなどの建設現場での部材接合。
• 造船: 船殻ブロックの組み立てや、艤装品の取り付け。
• 配管・パイプライン: 特に、屋外でのパイプライン敷設や補修。
• 保守・修理: 工場設備や建設機械、農業機械などの、突発的な破損に対する補修溶接。

まとめ

被覆アーク溶接は、消耗電極である溶接棒に塗布された被覆剤という、化学的機能の集合体を中核に据えた、巧妙な接合技術です。その本質は、ガスシールド、スラグシールド、脱酸精錬、合金添加、そしてアークの安定化という、高品質な溶接に必要な全ての機能を、一本の溶接棒の中にパッケージングした点にあります。

生産性においては半自動溶接に主役の座を譲ったものの、その圧倒的な簡便性と、風をものともしない現場対応力は、他のいかなる技術でも代替することができません。被覆アーク溶接は、まさに「溶接技術の原点」であり、ものづくりの最前線である「現場」を支え続ける、最も信頼できる工学技術の一つなのです。

この原理により、サブマージアーク溶接は、他の溶接法では困難な、極めて大電流での溶接が可能となり、その結果として得られる圧倒的な高能率と、フラックスによる精錬効果に裏打ちされた非常に高い接合品質を両立させています。

溶接の原理：フラックス下の不可視アーク

サブマージアーク溶接のプロセスは、連続的に供給される溶接ワイヤと、母材との間で発生するアーク熱を利用します。しかし、そのプロセスは他のアーク溶接とは大きく異なります。

1. フラックスの散布: まず、溶接ヘッドの先端から、接合しようとする継手部分に、砂のような粒状のフラックスが先行して散布され、溶接線を厚く覆います。
2. アークの発生: 次に、フラックスの層の中に溶接ワイヤが供給され、母材との間でアークが発生します。アークの強烈な熱は、フラックスとワイヤ、そして母材の一部を瞬時に溶融させます。
3. 溶融池の形成: 溶けたワイヤと母材は一体となり、溶融池（溶融プール）を形成します。
4. 溶融スラグの生成: 同時に、溶融したフラックスは、比重の軽い溶融スラグとなり、液状の金属である溶融池の表面を完全に覆います。

このプロセスにおいて、アークも溶融池も、全てがフラックスと溶融スラグの厚い層の下に隠れ、外部からは一切見えません。これが「サブマージ」状態です。この状態こそが、サブマージアーク溶接のあらゆる利点の源泉となります。

フラックスの多面的な工学的役割

サブマージアーク溶接において、フラックスは単なる「覆い」ではありません。それは、アークの安定、溶融金属の保護、そして品質の確保という、複数の極めて重要な工学的役割を同時に果たす、高度な化学材料です。

• 遮蔽作用: 溶融スラグが溶融池の表面を、未溶融のフラックスがアーク空間全体を覆うことで、高温の金属が、大気中の酸素や窒素と反応するのを完璧に防ぎます。これにより、酸化物や窒化物の混入による、溶接部の脆化やブローホールの発生を根本的に防止します。
• アーク安定作用: 溶融したスラグは、電気伝導性を持ちます。このスラグの層が、アークを安定させ、特に1000アンペアを超えるような大電流でも、アークが集中し、安定して持続することを可能にします。
• 冶金的作用: これがフラックスの最も高度な機能です。フラックスには、ケイ素やマンガンといった脱酸剤や、合金元素が含まれています。
  1. 脱酸精錬: 溶接プロセス中に不可避的に発生する酸化物を、フラックス中の脱酸剤が還元し、無害なスラグとして浮上・除去します。
  2. 合金添加: ワイヤだけでは不足する合金元素（マンガン、モリブデン、ニッケルなど）を、フラックス側から溶融池に添加し、溶接金属の強度や靭性を、母材と同等以上に制御することが可能です。
• ビード形成と熱的制御: 溶融スラグは、溶接金属の形状を整える「鋳型」として機能し、滑らかで均一な溶接ビードを形成します。さらに、凝固したスラグは、溶接部全体を覆う断熱ブランケットのように働き、溶接部が徐冷される効果を生み出します。このゆっくりとした冷却が、急冷による硬くてもろい組織の生成を抑制し、強靭な溶接金属組織を得る上で決定的な役割を果たします。

工学的な特徴：長所と短所

長所

• 圧倒的な高能率: アークが完全にシールドされているため、MAG溶接などではアークが不安定になる600アンペアを超えるような大電流、時には2000アンペア級の電流を使用できます。これにより、ワイヤの溶融速度（溶着速度）が極めて速く、厚い板でも、少ないパス回数で高速に溶接を完了できます。
• 深い溶け込み: 大電流による高いアークエネルギーが、母材の深くまで熱を届けるため、非常に深い溶け込みが得られます。これにより、開先加工を簡略化したり、厚板の完全溶け込み溶接を確実に行ったりすることができます。
• 極めて高い溶接品質: フラックスによる完璧なシールドと、スラグによる冶金的精錬、そして徐冷効果により、欠陥が少なく、機械的性質（特に靭性）に優れた、非常に信頼性の高い接合部が得られます。
• 優れた作業環境: アークがフラックスの下に隠れているため、TIG溶接やMAG溶接で発生するアーク光（有害な紫外線・可視光線）が一切発生しません。また、溶接ヒュームやスパッタの発生も最小限に抑えられ、作業環境が劇的に改善されます。

短所

• 溶接姿勢の制限: 粒状のフラックスを重力によって継手部分に保持する必要があるため、溶接姿勢は下向き、または水平すみ肉に限定されます。立向きや上向きの溶接は不可能です。
• 不可視のアーク: 溶接工は、アークや溶融池を直接見ることができません。そのため、溶接が狙い通りの位置で行われているかを視認できず、正確なセットアップと、ワイヤの狙いをガイドする装置が不可欠となります。
• フラックスの管理: フラックスの供給と、溶接後にスラグ化したフラックスの除去・回収という、付帯的な作業と設備が必要です。また、フラックスは吸湿しやすいため、その保管・乾燥管理が品質維持に重要です。

装置構成と自動化

サブマージアーク溶接は、その特性上、手作業で行われることは稀であり、その能力は自動化によって最大限に発揮されます。

• 電源: 大電流を安定して供給でき、高い使用率に耐える、堅牢な溶接電源が用いられます。
• 溶接ヘッド: ワイヤの送給、通電、そしてフラックスの散布を一体で行う、自動化の心臓部です。
• 走行台車: 溶接ヘッドを搭載し、レールやガイドに沿って、設定された一定の速度で溶接線を移動させます。
• フラックス供給・回収装置: ホッパーから新しいフラックスを供給し、溶接後に溶け残ったフラックスを、真空などで吸引・回収して再利用します。

主な応用分野

これらの特徴から、サブマージアーク溶接は、特に「厚板」の「長い直線」または「円周」の継手を、「高能率」かつ「高品質」に接合する分野で、その独占的な地位を築いています。

• 造船: 船の甲板や船底外板といった、広大な鋼板の接合。
• 圧力容器・ボイラー: 厚板を円筒状に曲げた「胴体」の、長手方向および円周方向の継手溶接。
• 大径鋼管: ラインパイプや水道管など、鋼板をU字・O字にプレスして製造する鋼管のシーム溶接。
• 橋梁・建築: H形鋼のフランジとウェブの組み立て溶接、橋桁のボックスセクションの製造。

まとめ

サブマージアーク溶接は、粒状のフラックスという媒体を巧みに利用し、アーク溶接のエネルギー効率と品質を、極限まで高めた接合技術です。その本質は、アークのエネルギーをフラックスの層で「封じ込める」ことで、熱効率を高め、同時に、そのフラックスに冶金的な「精錬」の役割を持たせるという、極めて合理的なエンジニアリングにあります。

溶接姿勢に制約があるという欠点はあるものの、それが許容される下向き溶接において、厚板を高速かつ高品質に接合する能力は、他のいかなる溶接法をも凌駕します。サブマージアーク溶接は、目に見えないアークの力で、現代の巨大なインフラストラクチャーと重工業の骨格を、静かに、そして力強く築き上げているのです。

この「絞り込まれたアーク」すなわちプラズマアークは、TIG溶接のアークとは比較にならないほどの高いエネルギー密度と、強力な指向性を持ちます。この特性により、プラズマ溶接は、TIG溶接の高品質性を維持しつつ、レーザー溶接や電子ビーム溶接のような、深い溶け込みと高速な溶接を可能にする、先進的な接合技術です。

プラズマアークの生成原理：サーマルピンチ効果

プラズマ溶接の特徴は、サーマルピンチ効果と呼ばれる物理現象によって、アークの性質を制御している点にあります。

TIG溶接との違い

TIG溶接では、タングステン電極がシールドガスノズルから露出しており、アークは電極と母材との間で、釣鐘状に自由に広がります。

一方、プラズマ溶接のトーチは、二重のガス流路を持つ、遥かに複雑な構造をしています。

1. 電極の配置: タングステン電極は、トーチ本体の奥深くに後退して配置されています。
2. プラズマガス（オリフィスガス）: 電極の周囲を取り囲むように、アルゴンなどのガスが流れます。このガスが、アークを形成する中心のガス流となります。
3. 絞り込みノズル: 電極の前方には、中心に小さな穴（オリフィス）が設けられた、水冷式の銅ノズルが配置されています。プラズマガスとアークは、この狭い穴を強制的に通過させられます。
4. シールドガス: 絞り込みノズルのさらに外側には、TIG溶接と同様に、溶融池を大気から保護するためのシールドガス（アルゴンなど）が流れる、第二のノズルが設けられています。

アークの絞り込み（サーマルピンチ）

この構造によって、アークは二段階で絞り込まれます。

• 機械的ピンチ: まず、アークは狭いオリフィスを通過する際に、物理的に細く束ねられます。
• 熱的ピンチ: さらに重要なのが、サーマルピンチ効果です。オリフィスを通過するアークの外周部は、強制的に水冷されている銅ノズル壁に接触し、冷却されます。気体は冷却されると電気伝導性を失うため、電流は、冷却されにくいアークの中心部へと、より集中しようとします。

この自己集束的な作用により、アークは極めて細く、エネルギー密度が著しく高い、円筒状のプラズマジェットへと変貌します。このプラズマアークは、TIGアークの数倍の温度と、数倍から数十倍のエネルギー密度を持ち、鋼材を容易に貫通するほどの強力な指向性と力強さを獲得します。

プラズマアークの起動：二段階のアーク移行

プラズマ溶接のアークは、電極がノズル内部に隠れているため、TIG溶接のように母材に電極を接触させて起動することができません。そのため、以下のような二段階の起動プロセスを踏みます。

1. パイロットアーク: まず、高周波を印加することで、トーチ内部の電極と絞り込みノズルとの間で、低電流のアークを発生させます。これは、母材を介さない「非移行式アーク」であり、プラズマガスを電離させて、トーチの準備状態を整えるためのものです。
2. メインアーク（移行アーク）: このパイロットアークを発生させた状態でトーチを母材に近づけると、電離したプラズマガスを導電路として、電極と母材との間に、より強力なメインアークが移行します。このメインアークが、実際の溶接を行う「移行式アーク」です。

主要な溶接モード

プラズマ溶接は、その電流値とプラズマガスの流量を調整することで、全く異なる三つのモードを使い分けることができます。

1. マイクロプラズマモード

電流値を0.1アンペアから15アンペア程度の極低電流域で使用するモードです。この領域では、TIG溶接ではアークが不安定になり、維持することすら困難ですが、プラズマ溶接は、その拘束されたアークにより、極めて安定した微小アークを維持できます。

このため、厚さ0.1ミリメートル以下の金属箔や、医療用器具、精密な金網の接合など、TIG溶接では入熱が大きすぎて溶け落ちてしまうような、極めて薄い部材の精密溶接を可能にします。

2. メルトインモード（溶融モード）

電流値を15アンペアから100アンペア程度の中電流域で使用し、母材を貫通させずに溶融させるモードです。その振る舞いはTIG溶接に似ていますが、アークがより集束しているため、TIG溶接よりも高速で、かつ、狭いビード幅での溶接が可能です。

3. キーホールモード（貫通モード）

電流値を100アンペア以上の高電流域で使用し、プラズマ溶接の真価を最も発揮させるモードです。

プラズマアークが持つ高い運動エネルギーと圧力は、TIG溶接のように単に母材を表面から溶かすだけではありません。それは、溶融池に突き刺さり、溶融金属を物理的に押し開け、母材を完全に貫通する小穴を形成します。これをキーホール（鍵穴）と呼びます。

溶接トーチが前進すると、このキーホールも共に移動します。キーホールの周囲で溶けた金属は、表面張力によってキーホールの後方へと流れ込み、そこで冷却・凝固して、溶接ビードを形成します。

このキーホール溶接は、工学的に以下の絶大な利点をもたらします。

• 完全な溶け込み: アークが物理的に裏側まで貫通するため、母材の裏側まで完全に溶け込んだ、極めて信頼性の高い溶接部が保証されます。
• 高アスペクト比: 溶接ビードは、幅が狭く、深さが深い、高アスペクト比の形状となります。
• 高能率: アーク溶接では、厚板を溶接する際、V字型の開先を設け、何度も溶接を重ねる「多層盛り」が必要です。しかし、キーホールモードを用いれば、例えば厚さ6ミリメートルから10ミリメートル程度のステンレス鋼であっても、開先なしで、一回のパス（ワンパス）で完全な溶け込み溶接を完了させることが可能です。

プラズマ溶接の工学的特徴

TIG溶接に対する優位点

• 電極の保護: TIG溶接では、電極が露出しているため、溶融池との接触による電極の消耗や汚損が頻繁に起こり、作業の中断と電極の再研磨が必要でした。プラズマ溶接では、電極がノズルの奥に後退しているため、母材と接触することがなく、電極の消耗が極めて少ないです。これにより、長時間の安定した自動溶接が可能となり、タングステンが溶接金属に混入するリスクも最小限に抑えられます。
• アークの安定性: プラズマアークは、ガス流によって強制的に直進させられるため、TIGアークよりも指向性が強く、安定しています。これにより、TIG溶接では厳密な管理が必要な、電極と母材との距離（アーク長）が多少変動しても、溶け込みの深さが変化しにくいという、優れた制御性を持ちます。
• 高い生産性: キーホールモードによるワンパス溶接は、TIG溶接に比べて、遥かに高速な溶接を可能にします。

欠点と制約

• 装置の複雑さとコスト: トーチの構造が複雑で、水冷式のノズルや、二系統のガス供給系、そして専用の電源装置が必要となるため、TIG溶接に比べて、設備コストが大幅に高くなります。
• トーチのサイズ: 絞り込みノズルとシールドノズルという二重構造を持つため、トーチがTIG溶接よりも大型化します。これにより、狭い隅肉部や、奥まった場所へのアクセス性が悪くなるという制約があります。
• キーホール溶接の姿勢制限: キーホール溶接は、溶融金属の重力による落下を防ぐため、下向き姿勢での溶接が基本となり、立向きや上向き姿勢での施工は困難です。

応用分野

これらの特徴から、プラズマ溶接は、TIG溶接の品質を維持しつつ、より高い生産性や、より深い溶け込みが要求される、高付加価値な分野で採用されています。

• 航空宇宙・原子力産業: チタン合金やニッケル基超合金、ステンレス鋼といった、高品質な接合が求められる材料で、信頼性の高いキーホール溶接が求められる分野。特に、パイプや圧力容器の自動溶接に多用されます。
• 精密板金・医療機器: マイクロプラズマモードによる、ステンレス鋼の薄板（フォイル）や、医療用器具の精密接合。
• 金型・工具の補修: プラズマ粉体溶接（PTA）と呼ばれる、プラズマアーク中に金属粉末を供給し、表面に耐摩耗性の高い肉盛り層を形成する技術にも応用されています。

まとめ

プラズマ溶接は、TIG溶接をベースとしながら、アークをノズルで強制的に絞り込むという、独創的な工学的アプローチによって、アークのエネルギー密度と指向性を飛躍的に高めた溶接技術です。

その最大の功績は、アーク溶接でありながら、レーザーや電子ビームのような高エネルギー密度ビーム溶接の領域である「キーホール溶接」を可能にした点にあります。電極を汚損から守る構造的な信頼性と、0.1アンペアの微小電流から、厚板をワンパスで貫通させる大電流までをカバーする、その圧倒的なダイナミックレンジ。プラズマ溶接は、TIG溶接の精密さと、高能率溶接の生産性を両立させる、強力で洗練された接合ソリューションなのです。

MAG溶接の工学的解説

MAG溶接は、GMAW（ガスメタルアーク溶接）の一形態であり、その名称はMetal Active Gasの頭文字に由来します。これは、アーク溶接の中でも、消耗品であるワイヤ電極が自動的に供給される半自動溶接に分類され、シールドガスとして活性ガスを用いることを最大の特徴とします。

MAG溶接は、その圧倒的な作業効率と経済性から、鉄鋼材料、特に軟鋼や低合金鋼の接合において、TIG溶接や被覆アーク溶接を遥かに凌駕する、現代の製造業における最も中心的で不可欠な接合技術です。自動車、建設機械、造船、橋梁といった、あらゆる鉄骨構造物の製造現場で、その主力の座を占めています。

装置構成と基本原理

MAG溶接システムは、主に以下の四つの要素で構成されます。

1. 溶接電源: MAG溶接では、アーク長を自己制御するために、定電圧（CV）特性を持つ直流電源がほぼ必須となります。
2. ワイヤ送給装置: 溶接ワイヤを、設定された一定の速度で、溶接トーチへと送り出す装置です。
3. 溶接トーチ: 作業者が手に持つ部分であり、ワイヤ、シールドガス、そして溶接電流の三つを、加工点に集中させる役割を担います。
4. シールドガス供給系: ガスボンベ、流量計、そしてガスホースからなります。

作動原理は、「定電圧電源」と「定速ワイヤ送給」の組み合わせによる、アーク長の自己調節機能に基づいています。もしトーチが母材に近づきアーク長が短くなると、抵抗が減って電流が急激に増加し、ワイヤの溶ける速度が送給速度を上回るため、ワイヤが後退してアーク長は元に戻ろうとします。逆にトーチが離れると、電流が減少してワイヤの溶ける速度が落ち、アーク長は短くなります。この自動調整機能により、作業者はアーク長を厳密に管理する必要がなく、溶接作業に集中できるため、高い作業効率が実現されます。

「活性ガス」の工学的な役割

MAG溶接を、アルゴンなどの不活性ガスを用いるMIG溶接から区別する、最も重要な要素が活性ガスの利用です。MAG溶接で用いられるガスは、主に以下の二種類です。

• 100% 炭酸ガス (CO₂)
• アルゴンと炭酸ガスの混合ガス (例: Ar 80% + CO₂ 20%)

これらのガスは、アークの高温下で、溶融した金属と化学的に、あるいは物理的に相互作用します。

1. 100% CO₂ガス（炭酸ガスアーク溶接）

純粋な炭酸ガスは、安価であるため、経済性を最優先する場合に用いられます。

• 熱的・物理的効果: CO₂は、アークの高温（摂氏1万度以上）で CO₂ ⇌ CO + O のように解離します。この解離反応は、アークの中心から大量の熱を奪い、アーク柱を細く、集束させます。これにより、電流密度が高くなり、MIG溶接に比べて溶け込みが深くなるという、鉄鋼の溶接において非常に有利な特徴が生まれます。
• 化学的効果: 解離によって生じた酸素（O）は、溶融池の表面張力を低下させ、溶融金属の「濡れ性」を向上させます。これにより、ビード（溶接部）が母材に滑らかになじみやすくなります。
• 欠点: アークがやや不安定になりやすく、溶滴の離脱が不規則になるため、スパッタ（溶接中に飛び散る金属粒）が多く発生する傾向があります。

2. アルゴン + CO₂ 混合ガス

現代のMAG溶接、特にロボットによる自動溶接では、この混合ガスが主流です。これは、アルゴンとCO₂の「良いとこ取り」をするための、工学的な最適解です。

• アルゴンの役割: アルゴンはイオン化しやすく、低い電圧でも安定したアーク放電を維持するのを助けます。これにより、アークが非常に安定し、スパッタの発生を劇的に抑制できます。
• CO₂の役割: 混合された少量のCO₂が、前述の「活性ガス」としての役割を果たします。すなわち、アークを適度に集束させて溶け込みを確保し、溶融池の表面張力を下げてビード形状を美しく整えます。

溶接ワイヤの化学：脱酸剤の役割

MAG溶接の工学的な核心は、「活性ガス」が引き起こす化学反応を、溶接ワイヤの成分によって、いかに制御するかにあります。

活性ガス、特にCO₂がアークで解離して生じる酸素（O）は、溶融池にとって「諸刃の剣」です。ビード形状を良くする一方で、もし放置すれば、溶融した鉄（Fe）と反応し、大量の酸化鉄（FeO）を生成します。この酸化鉄は、凝固する際に一酸化炭素（CO）ガスを放出し、溶接金属内部にブローホール（空洞）と呼ばれる致命的な欠陥を形成したり、溶接部を非常にもろくしたりします。

この問題を解決するために、MAG溶接で用いられる溶接ワイヤ（例: JIS規格 YGW12など）には、母材である鉄よりも、酸素と強く結びつく元素が、意図的に添加されています。それが、**ケイ素（Si）とマンガン（Mn）**です。

これらの元素は脱酸剤として機能します。

1. 溶融池に酸素が侵入すると、鉄よりも先に、ワイヤに含まれるSiとMnが酸素と反応します。 Si + 2O → SiO₂ （二酸化ケイ素） Mn + O → MnO （酸化マンガン）
2. 生成されたSiO₂やMnOは、溶融金属よりも比重が軽いため、溶融池の表面にスラグ（非金属介在物）として浮上します。
3. 酸素を奪われた溶融金属（溶接金属）は、清浄な状態のまま凝固し、ブローホールやもろさのない、強靭な接合部を形成します。

このように、MAG溶接とは、活性ガスが意図的に引き起こす「酸化」を、ワイヤに含まれる脱酸剤が「還元」するという、高度な冶金反応を、アークという極小の空間で瞬時に完結させる、洗練された化学プロセスなのです。

金属移行形態：溶滴の振る舞い

MAG溶接では、溶接電流や電圧、シールドガスの種類によって、溶融したワイヤ先端の金属（溶滴）が、母材の溶融池へと移行する形態が異なります。

• 短絡移行（ショートアーク）: 低電流・低電圧域で発生します。ワイヤ先端が溶融池に接触して「短絡」し、大電流が流れてワイヤがくびれて溶け落ち、アークが再発生する、というサイクルを毎秒数十回から百数十回繰り返します。入熱が小さく、スパッタも少ないため、薄板の溶接や、全姿勢での溶接（上向き、立向き）に最適です。
• グロビュラー移行: 中電流域、特にCO₂ガスで発生しやすい形態です。ワイヤ先端に、その直径よりも大きな溶滴が形成され、重力によって不規則に落下します。アークが不安定でスパッタが非常に多いため、通常は避けられます。
• スプレー移行: 高電流・高電圧域で、なおかつアルゴン比率の高い混合ガスを用いた場合にのみ発生します。ワイヤ先端から、微細な溶滴が、まるで霧吹きのように、連続的かつ安定して溶融池へと移行します。アークが極めて安定し、スパッタもほとんどなく、溶け込みも深いため、非常に高能率な溶接が可能です。ただし、入熱が大きいため、主に厚板の水平・下向き溶接に限られます。
• パルス移行: 電源装置のデジタル制御により、短絡移行とスプレー移行の利点を両立させたモードです。低い電流（ベース電流）と高い電流（ピーク電流）を高速で切り替えます。ピーク電流の瞬間に、スプレー移行を強制的に発生させて溶滴を飛ばし、ベース電流でアークを維持します。これにより、平均電流を低く抑えたまま、スプレー移行の安定性と低スパッタを実現でき、薄板から厚板まで、高品質な溶接が可能となります。

まとめ

MAG溶接は、単なる半自動のアーク溶接ではなく、その本質は、活性ガスと脱酸剤入りワイヤという、二つの化学的要素の精密なシナジーにあります。

活性ガスが、アークの物理的特性と溶融池の流動性を最適化し、同時に、その副作用である酸化を、ワイヤに含まれる脱酸剤が瞬時に浄化する。この巧妙な冶金学的バランスを、定電圧電源による安定したアーク制御で支えることにより、MAG溶接は、鉄鋼材料の接合において、他の追随を許さない高い生産性と信頼性を両立させています。自動車から橋梁まで、現代社会を支える鉄の構造物のほぼすべてが、このMAG溶接という、高度に制御された化学反応の産物によって組み上げられているのです。

一般的なアーク溶接では、電極自身が溶けて溶接金属の一部となる消耗式の電極を用いますが、TIG溶接で用いるタングステン電極は、アーク放電の熱源となるだけで、基本的には溶融しません。この非消耗式電極を用いるという点が、TIG溶接に、他の溶接法にはない、卓越した精密性と高品質をもたらす、最も本質的な原理です。その仕上がりの美しさと信頼性の高さから、溶接の最高峰とも言える技術です。

溶接の原理

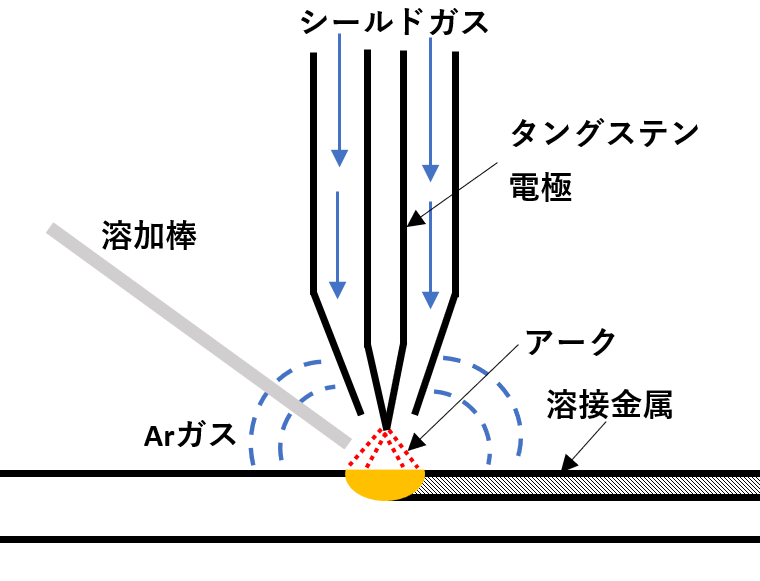

TIG溶接のプロセスは、アークの発生、母材の溶融、そしてシールドガスという、三つの基本要素で構成されます。

アークの発生と母材の溶融

まず、先端を鋭く研いだタングステン電極と、接合したい金属部材（母材）との間に、ごくわずかな隙間を保ち、そこに高い電圧をかけます。すると、両者の間で放電が起こり、アークと呼ばれる、極めて高温のプラズマ状態の電流の柱が形成されます。このアークの中心温度は摂氏一万度を超え、その強烈な熱エネルギーが、母材を瞬時に溶かし、溶融池（溶融プール）と呼ばれる、金属が溶けて液体になった部分を形成します。

溶加棒による金属の添加

母材同士の隙間を埋めたり、接合部を補強したりするために、多くの場合、溶加棒（フィラーメタル）と呼ばれる、母材と同じ、あるいは類似の成分を持つ金属の棒を、片方の手で溶融池に供給します。溶加棒は、アークの熱で溶け、溶融池の金属と一体化します。

TIG溶接の最大の利点は、この「母材を溶かす熱量（電流）」と、「添加する金属の量（溶加棒を送る速さ）」を、溶接士が完全に独立してコントロールできる点にあります。この優れた制御性により、薄板の精密な溶接から、厚板の多層盛りに至るまで、状況に応じた、きめ細やかで最適な溶接が可能となるのです。

シールドガスの役割

TIG溶接において、アークの熱と同じくらい重要なのが、シールドガスの役割です。高温状態のタングステン電極や、液体状態の溶融池は、大気中の酸素や窒素と非常に反応しやすく、もし無防備な状態であれば、瞬時に酸化・窒化してしまいます。そうなると、溶接部に酸化物が巻き込まれたり、ブローホールと呼ばれる空洞ができたりして、著しくもろく、欠陥のある接合部になってしまいます。

これを防ぐため、TIG溶接では、溶接トーチの先端から、アルゴンやヘリウムといった、他の物質と化学反応を起こさない不活性ガスを常に噴射し、溶接部全体を大気から完全に遮断します。このシールドガスによる保護のおかげで、TIG溶接は、不純物の混入が極めて少ない、清浄で、強靭な溶接部を実現できるのです。

極性と電流の役割：直流と交流の使い分け

TIG溶接の性能を最大限に引き出すためには、溶接する金属の種類に応じて、電源の極性と電流の種類を、適切に使い分ける必要があります。これは、TIG溶接における最も重要な工学的知識の一つです。

直流正極性（DCEN）

直流電源を用い、タングステン電極をマイナス極、母材をプラス極に接続する方法です。アーク放電において、電子はマイナス極からプラス極へと流れます。この場合、電子が母材に衝突することで、熱エネルギーの約70パーセントが母材側に集中します。

これにより、溶け込みが深く、効率的な溶接が可能となります。また、電極側の発熱は少なく抑えられるため、タングステン電極の消耗も少なくて済みます。このため、鉄鋼、ステンレス鋼、銅、チタンといった、ほとんどの金属の溶接において、この直流正極性が標準的に用いられます。

交流（AC）

アルミニウムやマグネシウムといった金属を溶接する際には、直流ではなく、交流電源が不可欠となります。その理由は、これらの金属の表面に形成される、強固で融点の高い酸化皮膜の存在にあります。アルミニウムの酸化皮膜（アルミナ）の融点は摂氏2000度を超え、母材であるアルミニウムの融点（約660度）よりも遥かに高いため、これが邪魔をして、母材がうまく溶融しません。

交流電源を用いると、電流の向きが周期的に入れ替わります。

• 電極マイナス期間: 直流正極性と同様に、電子が母材に衝突し、母材を加熱して溶かす「入熱」の役割を担います。
• 電極プラス期間: この期間には、アルゴンイオンなどのプラスイオンが、母材の表面に高速で衝突します。このイオンの衝突が、あたかもサンドブラストのように、表面の硬くてもろい酸化皮膜を物理的に破壊・除去する作用を果たします。これをクリーニング作用と呼びます。

交流TIG溶接は、この「クリーニング作用」と「入熱作用」が、一秒間に何十回と繰り返されることで、厄介な酸化皮膜を常に除去しながら、清浄な母材を溶融させるという、高度なメカニズムを実現しているのです。

長所と短所

長所

• 高品質: 不活性ガスによる優れたシールド効果により、機械的性質に優れた、極めて清浄な溶接部が得られます。
• 高い汎用性: 直流と交流を使い分けることで、鉄からアルミニウム、チタンに至るまで、ほぼ全ての金属を溶接できます。
• スパッタが発生しない: 溶接中に金属の粒が飛散するスパッタがほとんど発生しないため、クリーンで安全な作業が可能です。
• 美しい外観: 溶接ビードが均一で美しく、外観品質が要求される製品にも適しています。

短所

• 作業速度が遅い: 溶加材の添加量が少なく、溶融速度も遅いため、他のアーク溶接に比べて、作業能率が低くなります。
• 高い技能が必要: 片方の手でトーチを、もう片方の手で溶加棒を操作し、多くの場合、足元のペダルで電流を調整するという、両手両足を使った、極めて高度な協調動作が溶接士に要求されます。

まとめ

TIG溶接は、非消耗式のタングステン電極と、不活性ガスによる完璧なシールドを組み合わせることで、溶接というプロセスを、極めて高いレベルで精密に制御する技術です。その本質は、熱源のコントロールと、金属材料の添加を完全に分離独立させたことによる、卓越した操作性にあります。

その高い品質と信頼性は、航空宇宙、原子力、化学プラントといった、わずかな欠陥も許されない、最もクリティカルな分野での接合を可能にします。TIG溶接は、効率や速度よりも、接合品質そのものが絶対的な価値を持つ領域において、その真価を最大限に発揮する、まさにエンジニアリングの粋を集めた接合ソリューションなのです。

その最大の応用分野は自動車のボディ生産であり、一台の自動車を組み立てるために、数千点ものスポット溶接が、ロボットによって猛烈なスピードで打たれています。この技術なくして、現代の自動車の大量生産は成り立ちません。

溶接の原理：ジュール熱による抵抗発熱

スポット溶接の物理的な原理は、ジュール熱という、極めて単純な法則に基づいています。導体に電流を流すと、その導体の電気抵抗によって熱が発生するという現象です。この発生する熱量（Q）は、以下の式で表されます。

Q = I² × R × t

ここで、Iは電流、Rは電気抵抗、そしてtは通電時間を示します。この式から分かる通り、発生する熱量は、特に電流の二乗に比例して、爆発的に増大します。スポット溶接は、この原理を巧みに利用し、数千アンペアから一万アンペアを超えるような大電流を、一秒以下のごく短い時間だけ流すことで、接合に必要な熱エネルギーを、目的の場所にだけ、集中的に発生させるのです。

熱が集中するメカニズム

では、なぜ重ね合わせた鋼板の、ちょうど接合したい部分だけに熱が集中するのでしょうか。その秘密は、電気抵抗Rの内訳にあります。電流が流れる経路全体で、電気抵抗が最も高くなる場所が、最も激しく発熱します。

電流は、「電極 → 鋼板A → 鋼板Aと鋼板Bの接触部 → 鋼板B → 電極」という経路をたどります。この中で、電気抵抗が最も高くなるのが、二枚の鋼板が接触している界面、すなわち母材間接触抵抗です。表面の微細な凹凸により、実際に金属同士が接触している面積は非常に小さいため、この部分の抵抗値は、鋼板内部の抵抗や、電極と鋼板の接触抵抗に比べて、桁違いに大きくなります。

結果として、ジュール熱の大部分が、この二枚の鋼板の界面に集中して発生し、その部分の金属だけが、内側から溶融を始めるのです。一方で、電極自身は、電気抵抗が非常に低い銅合金で作られ、多くの場合、内部を水で冷却されているため、自身が溶融することはありません。

ナゲットの形成

鋼板の界面で発生した熱によって、金属は溶けてナゲットと呼ばれる、溶融金属の塊を形成します。このとき、外部からは電極によって強い圧力が加えられているため、溶けた金属は飛散することなく、その場に留まります。

通電が終了すると、溶融したナゲットは、周囲の冷たい母材と、水冷された電極によって、圧力を受けたままの状態で急速に冷却・凝固します。この加圧下での凝固は、鋳造と鍛造を同時に行うようなものであり、緻密で強固な溶接部を形成します。

溶接プロセスと三大要素

高品質なスポット溶接を行うためには、溶接電流、通電時間、加圧力という、三つの基本要素を、溶接する材料や板厚に応じて、精密に制御する必要があります。

典型的な溶接サイクルは、以下の四つの工程で構成されます。

1. 加圧工程: まず、電極で鋼板を挟み込み、適切な圧力をかけます。これにより、鋼板同士が密着し、安定した通電が可能になります。
2. 通電工程: 加圧を維持したまま、設定された大電流を、設定された時間だけ流します。この間に、前述の原理でナゲットが形成・成長します。
3. 保持工程: 通電を停止しますが、電極による加圧は、すぐには解除しません。この保持時間中に、ナゲットが加圧下で完全に凝固し、強固な組織が形成されます。
4. 休止工程: 電極を開放し、一つの点の溶接が完了します。

この全工程は、通常、一秒にも満たない、ごくわずかな時間で完了します。

装置と電極

スポット溶接を行うための装置は、主に以下の要素で構成されます。

• 溶接トランス: 工場の電源から供給される高電圧・低電流の電気を、溶接に必要な低電圧・大電流の電気に変換する変圧器です。
• 制御装置: 上記の溶接電流、通電時間、加圧力を、ミリ秒単位の精度で制御する、溶接の頭脳です。
• 加圧機構: 空気圧や、近年ではサーボモーターを利用して、電極に正確な圧力をかける機構です。
• 電極チップ: 実際に鋼板に接触する、極めて重要な部品です。電極には、大電流を流すための高い導電性と、強い力で加圧するための高い硬度、そして高温に耐える耐熱性という、相反する特性が同時に要求されます。このため、材料には、クロムやジルコニウムを添加した銅合金や、アルミナを分散させた分散強化銅などが用いられます。電極の先端は、使用するうちに摩耗・変形するため、定期的に先端形状を整える「チップドレッシング」というメンテナンスが不可欠です。

まとめ

スポット溶接は、ジュール熱の原理に基づき、大電流、短時間、高圧力という三つの要素を精密に制御することで、重ね合わせた鋼板の内部に、溶融・凝固した接合部（ナゲット）を形成する、高能率な接合技術です。

その本質は、電気エネルギーを、目的の場所だけに、瞬時に熱エネルギーとして集中させる、物理現象の巧みな応用です。溶加材もガスも不要で、ロボットによる完全自動化が容易であるという、その圧倒的な生産性は、特に自動車のボディ生産という巨大な産業を成立させるための、まさに核心的な技術となっています。スポット溶接は、現代の大量生産時代を象徴する、最も重要で、最も広く使われている接合方法の一つなのです。
