この加工法は、アルミニウム製の飲料缶から自動車のボディパネル、ステンレス製の台所シンク、さらにはリチウムイオン電池のケースに至るまで、現代の工業製品の製造において極めて広範囲に利用されています。その工学的な本質は、金属材料が持つ展延性を利用し、材料を破断させることなく流動させ、二次元の平面を三次元の立体へと幾何学的に変換するプロセスにあります。

加工の基本原理と塑性変形メカニズム

絞り加工のプロセスは、単純に板を曲げているわけではありません。それは材料のダイナミックな流動現象です。

応力状態と材料の流動

絞り加工において、金属板は主に三つの領域で異なる応力状態に置かれます。 第一に、パンチの底面と接しているパンチ底部です。ここは加工の初期段階ではあまり変形せず、パンチの動きを材料全体に伝える役割を果たします。 第二に、ダイの穴へと引き込まれていくフランジ部です。ここが絞り加工の最も重要な変形領域です。円形のブランクがより小径のダイ穴に引き込まれる際、円周方向の長さは強制的に縮められます。したがって、フランジ部には円周方向の強い圧縮応力が作用します。同時に、ダイ穴へ向かう半径方向には引張応力が作用します。この圧縮と引張の組み合わせにより、材料は半径方向に伸び、円周方向に縮みながらダイの中へと流動していきます。 第三に、パンチ側面とダイ側面の間の側壁部です。ここは、フランジ部をダイ穴へ引き込むための引張力を伝達する役割を担います。したがって、側壁部には軸方向の強い引張応力が作用します。

体積一定則と板厚変化

塑性加工の基本原則である体積一定則により、加工前後で材料の体積は変わりません。 フランジ部は円周方向に圧縮されるため、逃げ場を失った材料は板厚が増加する方向へ流動します。つまり、絞り加工が進むにつれてフランジ端部の板厚は元の板厚よりも厚くなります。 一方、側壁部、特にパンチの角部付近は強い引張力を受けるため、板厚は減少する傾向にあります。 この板厚の増減、すなわち厚くなるフランジ部をいかにスムーズにダイの中へ流し込み、薄くなる側壁部がいかに破断に耐えるかというバランスこそが、絞り加工の成否を決定づける力学的核心です。

成形限界と限界絞り比

一枚の板から一度の加工でどれだけ深い容器を作れるかという能力を示す指標として、限界絞り比、略称LDRが用いられます。

限界絞り比 LDR の定義

LDRは、破断せずに絞り加工が可能な最大のブランク直径を、パンチ直径で割った値として定義されます。 一般的に、鋼板やアルミニウム合金などの金属材料におけるLDRは、概ね2.0から2.2程度の値をとります。これは、パンチ直径の約2倍の直径を持つ円板までなら、一度でカップに成形できることを意味します。これを超える深さや大きさの加工を行おうとすると、側壁部が引張力に耐え切れずに破断してしまいます。

深絞り性の支配因子

LDRを向上させる、つまりより深く絞るためには、二つのアプローチが必要です。 一つは、フランジ部が変形する際の抵抗、すなわち変形抵抗と摩擦抵抗を可能な限り小さくすることです。 もう一つは、側壁部が破断に至るまでの強度、すなわち耐荷重能を高くすることです。 フランジは流れやすく、側壁は強く耐える。この条件を満たすために、材料特性の選定や潤滑条件の最適化が行われます。

主要な工具要素とプロセスパラメータ

絞り加工を遂行するためには、パンチ、ダイ、そしてしわ押さえと呼ばれるブランクホルダーの三つの工具要素が不可欠です。

しわ押さえ（ブランクホルダー）の機能

フランジ部に作用する円周方向の圧縮応力は、材料が薄い場合、座屈現象を引き起こします。これがしわの発生原因です。 これを防ぐために、フランジ部を上下から挟み込んで押さえつけるのがしわ押さえの役割です。この押さえ力、すなわちしわ押さえ力BHFの制御は極めて重要です。 BHFが弱すぎると座屈によるしわが発生します。逆に強すぎると、摩擦抵抗が増大して材料がダイ穴へ流れ込みにくくなり、側壁部での破断を引き起こします。現代のプレス機では、加工の進行に合わせてBHFを変動させる可変しわ押さえ技術なども導入されています。

ダイ肩半径とパンチ肩半径

ダイの入り口にある角の丸み、ダイ肩半径は、材料の流入抵抗に直結します。半径が小さすぎると曲げ抵抗と摩擦抵抗が増大し、破断の原因となります。大きすぎるとしわ押さえが効かない領域が増え、しわの原因となります。一般に板厚の4倍から10倍程度が選定されます。 パンチ先端の角の丸み、パンチ肩半径も重要です。ここが鋭すぎると応力が集中して底抜け破断の原因となり、大きすぎると成形初期の接触面積が小さくなり不安定になります。

クリアランス

パンチとダイの隙間であるクリアランスは、通常、元の板厚にわずかな余裕を加えた値に設定されます。 クリアランスが板厚より小さいと、材料はパンチとダイの間で強制的に引き伸ばされ、しごき加工と呼ばれる状態になります。これは寸法精度を向上させますが、加工荷重は増大します。逆にクリアランスが大きすぎると、テーパー状の形状不良が発生しやすくなります。前述の通り、フランジ部は加工が進むと板厚が増加するため、これを考慮したクリアランス設定、あるいはクリアランスよりも厚くなった部分をしごいて薄くする工程設計が必要です。

発生する欠陥とその工学的対策

絞り加工は、引張と圧縮が混在する複雑な加工であるため、様々な欠陥が発生するリスクがあります。

1. 破断（割れ）

最も致命的な欠陥であり、材料の引張強さを超える応力が作用した時に発生します。 主にパンチ肩部付近の側壁で発生します。対策としては、しわ押さえ力を下げる、潤滑性を向上させる、ダイ肩半径を大きくする、あるいは延性の高い材料に変更するといった方法があります。

2. しわ（フランジリンクル）

フランジ部での座屈現象です。しわ押さえ力を上げることで抑制できますが、破断とのトレードオフになります。これを回避するために、円錐状や半球状の突起であるドロービードを金型に設け、材料の流動にブレーキをかけつつ張力を付与する技術も多用されます。

3. 耳（イヤリング）

成形後のカップの縁が平坦にならず、山と谷ができる現象です。これは材料の結晶方位による性質の異なり、すなわち面内異方性に起因します。圧延方向とそれに対して45度方向、90度方向で材料の伸びやすさが異なるために発生します。これを防ぐには、異方性の少ない材料を選定するか、あるいは耳が発生することを見越して大きめのブランクを使用し、後工程で縁を切断するトリミングを行う必要があります。

4. スプリングバック

成形終了後に圧力を解除すると、材料の弾性回復によって形状がわずかに戻る現象です。寸法精度の悪化を招きます。高張力鋼板など強度の高い材料ほど顕著に現れます。対策としては、見込み補正をした金型設計や、成形下死点で強く加圧するリストライク工程の追加などが行われます。

材料科学的視点と潤滑工学

絞り加工に適した材料特性と、トライボロジーの重要性について解説します。

ランクフォード値（r値）

絞り加工性を支配する最も重要な材料パラメータがランクフォード値、通称r値です。 これは、引張試験における板幅方向の対数ひずみと、板厚方向の対数ひずみの比として定義されます。 工学的には、r値が大きい材料ほど、板厚方向には変形しにくく、板幅方向には変形しやすいことを意味します。つまり、絞り加工中に板厚が減少しにくいため、破断に対する抵抗力が高くなります。冷延鋼板などのr値が高い材料は深絞り性に優れ、逆にr値が低い材料は絞り加工には不向きです。

加工硬化指数（n値）

材料を引っ張った時の硬化の度合いを示すn値も重要です。n値が大きい材料は、局所的に変形した部分が硬化してそれ以上の変形を止め、他の部分へ変形を伝播させる能力が高いため、均一に伸びる性質があります。これは主に張り出し成形性に関与しますが、絞り加工においても破断遅延効果として寄与します。

潤滑と摩擦制御

絞り加工において、摩擦は制御すべき変数です。 フランジ部とダイ面、しわ押さえ面の間には、材料をスムーズに流すために低摩擦な状態、すなわち流体潤滑に近い状態が求められます。 一方、パンチと材料の接触面においては、逆に摩擦が高い方が有利な場合があります。パンチとの摩擦が高ければ、パンチ底部の材料が滑らずに固定され、側壁部へ破断の危険な張力が伝わるのを軽減できるからです。このように、場所によって摩擦係数を変える潤滑戦略がとられることもあります。

応用技術と先端プロセス

基本的な円筒絞りを超えて、より高度な要求に応えるための技術が開発されています。

再絞り加工

LDRの限界を超えて、さらに深く細い容器を作る場合、一度絞ったカップをさらに小径のダイに押し込んで絞り直す再絞り加工が行われます。これにより、直径に対する深さの比が非常に大きい製品を製造できます。

しごき加工（アイオニング）

絞り加工と同時に、側壁部の板厚を強制的に薄く延ばす加工です。 代表例はアルミ飲料缶であるDI缶です。厚い板からカップを作り、その側壁をしごいて極限まで薄くすることで、材料使用量を削減しつつ、必要な強度と容量を確保しています。

対向液圧成形

ダイの中に満たした液体の圧力を利用して成形する方法です。パンチの進行に伴い液圧を高めることで、材料をパンチに押し付ける力を発生させ、側壁部の破断を抑制しながら限界絞り比を飛躍的に向上させることができます。また、複雑な形状の成形も可能です。

温間・熱間絞り

マグネシウム合金やチタン合金、超高張力鋼板など、室温での成形が困難な難加工材に対しては、材料または金型を加熱して成形する温間・熱間絞りが適用されます。材料の軟化と延性向上を利用することで、成形荷重を低減し、成形限界を拡大させます。

結論

絞り加工は、単純な見た目に反して、応力とひずみの複雑な相互作用、材料の結晶構造に由来する異方性、そして金型と材料間の摩擦挙動といった、多岐にわたる工学的要素が絶妙なバランスで成立している加工法です。

自動車の軽量化に伴う高張力鋼板の適用拡大や、電気自動車用バッテリーケースの需要増など、絞り加工技術への要求は高度化し続けています。シミュレーション技術CAEの活用による金型開発の迅速化や、サーボプレスによる成形速度の自在な制御など、ハードとソフトの両面からの技術革新により、絞り加工は今後もモノづくりの基盤技術として進化し続けるでしょう。

SPCCの特徴は、熱間圧延鋼板であるSPHCを原板とし、それを常温でさらに圧延することで得られる「高い寸法精度」「美麗な表面肌」そして「加工硬化と熱処理による材質制御」にあります。熱間圧延では達成できない薄さや平滑性を実現し、プレス加工や曲げ加工といった塑性加工に最適な特性を持たせた材料がSPCCです。

冷間圧延プロセスと組織制御

酸洗と冷間圧延

SPCCの製造は、熱間圧延鋼板であるSPHCの表面を覆っている黒皮、すなわち酸化鉄のスケールを除去する酸洗工程から始まります。希硫酸や塩酸によってスケールを化学的に溶解除去し、清浄な地鉄を露出させます。

続いて行われるのが冷間圧延です。ここでは常温、正確には再結晶温度以下の温度域で、ロールによって鋼板に強力な圧力を加え、所定の厚さまで延ばします。熱間圧延とは異なり、高温による軟化がない状態で塑性変形を強いるため、鋼板内部の結晶粒は圧延方向に長く引き伸ばされ、転位密度が著しく増大します。この状態の鋼板は加工硬化によって極めて硬く、伸びなどの延性がほとんどない状態となります。これをフルハード材と呼びます。

焼鈍による再結晶

フルハード材のままでは、曲げや絞りといった成形加工を行うことができません。そこで、加工性を回復させるために焼鈍、いわゆるアニール処理が行われます。

焼鈍は、鋼板を再結晶温度以上の適切な温度に加熱し、一定時間保持した後に徐冷する熱処理プロセスです。この工程により、冷間圧延で蓄積された内部ひずみが解放され、引き伸ばされた繊維状の組織が消滅し、新しく歪みのない等軸状の結晶粒が生成されます。これを再結晶と呼びます。焼鈍を経ることで、SPCCは本来の軟らかさと粘り強さを取り戻し、プレス加工に適した延性を獲得します。

調質圧延（スキンパス）

焼鈍後の鋼板は軟らかくなっていますが、そのままプレス加工を行うと、降伏点降下によるリューダース帯という不均一な変形模様が表面に現れることがあります。また、平坦度や表面粗さの調整も必要です。

これらを解決するために行われるのが、調質圧延、すなわちスキンパス圧延です。これは数パーセント以下の極めて低い圧下率で行われる軽い冷間圧延です。この工程には主に三つの工学的目的があります。 第一に、可動転位を導入して降伏点伸びを消失させ、リューダース帯の発生を防ぐこと。 第二に、鋼板の平坦度を矯正し、反りや波打ちを修正すること。 第三に、ロール表面の微細な凹凸を転写し、ダル仕上げやブライト仕上げといった所定の表面粗さを付与することです。

表面仕上げと寸法精度

SPCCがSPHCと比較して圧倒的に優れているのが、表面性状と板厚精度です。これらは製品の品質と外観を直接左右する重要な要素です。

表面仕上げの分類：ダルとブライト

SPCCの表面仕上げには、主にダル仕上げとブライト仕上げの二種類が存在します。これらは調質圧延で使用されるロールの表面状態によって作り分けられます。

ダル仕上げは、梨地仕上げとも呼ばれ、表面に微細な凹凸が無数に形成されたつや消しの状態です。記号の末尾にDを付加してSPCC-SDと表記されるのが一般的です。この微細な凹凸には工学的に極めて重要な機能があります。それは潤滑油の保持性です。プレス加工を行う際、この凹凸にプレス油が入り込むことで、金型と鋼板の間に油膜を形成し、摩擦抵抗を低減させ、かじりや焼き付きを防止します。また、塗装を行う際にも、塗料の食いつき、すなわちアンカー効果を高める役割を果たします。したがって、一般的な用途ではこのダル仕上げが標準的に採用されます。

一方、ブライト仕上げは、鏡面研磨されたロールを用いて圧延された、平滑で光沢のある表面です。SPCC-SBと表記されます。非常に美しい外観を持ちますが、潤滑油の保持性が低いため、過酷なプレス加工には不向きです。主に装飾用のめっき下地や、そのままのデザイン性を活かす部品に使用されます。

板厚精度の追求

冷間圧延は、常温で行われるため、熱間圧延のような温度変化による収縮の影響を受けません。また、高度に制御された圧延機によって加工されるため、板厚の寸法公差は極めて厳密に管理されています。 例えば、板厚1.0ミリメートルのSPCCの場合、JIS規格における公差はプラスマイナス0.04ミリメートルから0.08ミリメートル程度と非常に高精度です。この高い板厚精度は、精密プレス部品の製造において、金型クリアランスを適正に保ち、バリの発生や金型の摩耗を抑制するために不可欠な要素となります。

調質区分と機械的性質

SPCCは、基本的には軟質な材料ですが、用途に応じて硬さを調整した「調質材」が用意されています。これは、焼鈍後の調質圧延の圧下率を変える、あるいは焼鈍工程を省略・調整することで作り分けられます。

標準調質と硬質材

最も一般的に流通しているのは、十分に焼鈍を行い、標準的な調質圧延を施した「標準調質」であり、単にSPCCあるいはSPCC-Sと表記されます。これは柔らかく、成形加工性に優れています。

これに対し、あえて加工硬化を残すことで硬度を高めたものが硬質材です。硬さの程度によって、8分の1硬質、4分の1硬質、2分の1硬質、そして硬質（フルハード）といった区分があります。 例えば、4分の1硬質材は、適度な剛性を持ちつつ、ある程度の曲げ加工が可能です。一方、硬質材は、冷間圧延ままの状態に近く、ほとんど加工性は持ちませんが、高い強度と平坦性を持ちます。これらは、曲げ加工を必要としない平板状の部品や、強度を優先するワッシャー、ブラケットなどに選定されます。

延性と成形性

標準調質のSPCCは、引張強さが270メガパスカル以上と規定されていますが、工学的に重要なのはその延性、すなわち伸びです。炭素量が0.15パーセント以下と低く抑えられているため、破断するまでに大きく変形することができます。 しかし、SPCCはあくまで「一般用」であり、深絞り加工のような極めて過酷な成形には適していません。より深い絞りが必要な場合には、炭素量をさらに低減し、結晶粒を調整したSPCD（絞り用）やSPCE（深絞り用）といった上位グレードを選定する必要があります。SPCCで無理な絞り加工を行うと、割れや肌荒れが発生するリスクが高まります。

加工特性とエンジニアリング

SPCCを実際の製品に加工する際には、その材料特性を理解した上での工程設計が必要です。

プレス加工とスプリングバック

SPCCはプレス加工性が良好ですが、塑性変形に伴う弾性回復、いわゆるスプリングバックが発生します。高張力鋼板に比べればその量は小さいものの、精密な曲げ角度を出すためには、金型設計において見込み角を設けるなどの対策が必要です。また、圧延方向に対して平行に曲げるか、直角に曲げるかによっても、曲げに対する割れやすさが異なるため、板取り（ネスティング）の際には圧延方向（目方向）を考慮することが推奨されます。

溶接性

SPCCは低炭素鋼であるため、溶接性は非常に良好です。スポット溶接、アーク溶接（MAG、TIG）、レーザー溶接など、一般的な溶接手法のほとんどが適用可能です。 特に自動車や家電のボディ組立においては、スポット溶接が多用されます。ただし、SPCCは薄板として使用されることが多いため、アーク溶接など入熱の大きい手法を用いる場合は、熱による歪みや溶け落ちに十分な注意が必要です。

錆との戦い

SPCCの最大の弱点は、極めて錆びやすいことです。表面の酸化皮膜が酸洗によって除去されているため、活性な鉄の表面が大気に晒されています。そのため、加工工程中の保管であっても、防錆油の塗布が必須となります。 最終製品として使用する際には、塗装や電気亜鉛めっきなどの表面処理が不可欠です。SPCC-SD（ダル仕上げ）は、これらの表面処理の下地として非常に優れており、処理後の塗膜やめっき層は高い密着性と耐久性を示します。

SPCCの工学的地位と選定基準

数ある鉄鋼材料の中で、なぜSPCCが選ばれるのか、その理由は「品質とコストのバランス」に尽きます。

他材料との比較

熱間圧延鋼板SPHCと比較すると、SPCCは表面が美しく、板厚精度が高く、薄いものが作れるという利点があります。したがって、板厚が3.2ミリメートル以下で、外観や精度が求められる部品にはSPCCが選ばれます。逆に、厚物で精度がそれほど重要でない構造部材には、安価なSPHCが選ばれます。

電気亜鉛めっき鋼板SECCや溶融亜鉛めっき鋼板SGCCと比較すると、SPCCは防錆力で劣ります。しかし、材料単価はSPCCの方が安価です。もし、製品が最終的に塗装されるのであれば、あらかじめめっきされたSECCを使うよりも、安価なSPCCを加工後に塗装する方が、トータルコストを抑えられる場合があります。また、切断端面の防錆処理まで含めて考えるならば、後塗装の方が有利な場合もあります。

ステンレス鋼SUS304などと比較すると、耐食性と強度では劣りますが、材料コストは圧倒的に安く、加工性も格段に優れています。水回りや腐食環境でない限り、SPCCに適切な塗装を施したものが、最も経済的なソリューションとなります。

産業を支えるスタンダード

SPCCは、冷間圧延という技術によって、鉄という素材に「精密さ」と「美しさ」を与えた材料です。 その滑らかな表面は、家電製品の美しい塗装を支え、その高い寸法精度は、精密機器の正確な動作を保証し、その優れた加工性は、デザイナーの描く複雑な形状を具現化します。

工学的な視点で見れば、SPCCは決して高機能な特殊材料ではありません。しかし、必要十分な強度と加工性を持ち、安定した品質で大量に供給され、かつ安価であるという特徴は、大量生産を前提とする現代産業において、何にも代えがたい価値です。設計者は、このSPCCという材料の特性、すなわち錆びやすさという弱点と、加工性という長所を正しく理解し、適切な表面処理と加工法を組み合わせることで、機能的かつ経済的な製品を生み出し続けています。SPCCは、まさにものづくりの現場における共通言語であり、スタンダードなマテリアルとして、今後もその役割を担い続けるでしょう。

この技術の工学的な本質は、CNCによる座標制御と、多種多様な金型の自動交換機能を組み合わせることで、一枚の板材から、金型交換のための段取り停止を最小限に抑え、プログラム一つで複雑なパターンを高速に打ち抜く、その圧倒的な生産性と柔軟性にあります。

加工の基本原理：せん断加工

タレットパンチプレスの核となる動作は、他のプレス加工と同様、せん断加工です。

1. パンチとダイの構造

加工は、パンチと呼ばれる上型（凸型）と、ダイと呼ばれる下型（凹型）が一対となった金型を用いて行われます。工作物である板材は、このパンチとダイの間にセットされます。

2. せん断の物理プロセス

プレス機械のラム（ストライカ）が、タレットによって選ばれたパンチを高速で打撃すると、パンチは板材を貫通し、ダイの穴へと押し込みます。この瞬間、材料には強大なせん断応力がかかり、以下のプロセスが瞬時に進行します。

1. 塑性変形: パンチとダイの刃先が材料に食い込み、切断面の角が丸みを帯びる「ダレ」が生じます。
2. せん断: 材料が刃先に沿って塑性流動し、滑らかな「せん断面」が形成されます。
3. 破断: せん断が一定以上進むと、材料は延性の限界を超え、亀裂が発生・進展し、最終的に引きちぎられる「破断面」が形成されます。

この結果、打ち抜かれた部分（スクラップ）と、製品側に残る穴が分離されます。

3. クリアランスの工学的意義

タレットパンチプレス加工において、品質を左右する最も重要な工学的パラメータが、パンチとダイの間に設けられた片側の隙間、すなわちクリアランスです。

• クリアランスが小さすぎる場合: 上下から発生した亀裂がすれ違い、「二次せん断」と呼ばれるささくれ立った断面になります。これは、切断抵抗を不必要に増大させ、金型の摩耗や欠損を急速に早める原因となります。
• クリアランスが大きすぎる場合: 材料は「切られる」のではなく、「引きちぎられる」状態になります。これにより、穴の縁には大きな「ダレ」と、裏側には鋭利な「バリ」が発生し、製品の寸法精度と品質が著しく低下します。
• 最適なクリアランス: 材料の材質と板厚に応じて、最適なクリアランス（通常、板厚の10%～25%程度）を設定することで、せん断面と破断面が滑らかに繋がり、バリの発生を最小限に抑え、金型寿命を最大化することができます。

タレット機構：高効率の自動工具交換

タレットパンチプレスの「タレット」は、円盤状の工具マガジンであり、その円周上に、数十種類にも及ぶ、異なる形状や寸法のパンチとダイが、上下対になってステーションに格納されています。

1. CNCによる自動制御

タレットパンチプレスは、CNC装置によって制御されます。加工プログラムが開始されると、以下の動作が連動して実行されます。

1. 材料の移動: ワーククランプで掴まれた板材が、X-Yテーブルによって、高速で目的の座標位置へと移動します。
2. 工具の選択: 同時に、上下のタレットが高速で回転し、プログラムによって指令された金型（ステーション）を、打撃位置（ストライカの真下）へと割り出します。

2. 工程集約の実現

この「板材の移動」と「金型の回転・選択」が、瞬時に、かつ並行して行われることが、タレットパンチプレスの高能率の秘密です。

従来の単発プレス機では、丸穴をあけた後、四角い穴をあけるためには、一度機械を止め、作業員が重量のある金型を手作業で交換する必要がありました。しかし、タレットパンチプレスは、丸穴、四角穴、長穴など、必要な金型が全てタレットに搭載されているため、金型交換のための停止時間がゼロになります。これにより、多種類の穴あけ加工が混在するパネル製品などを、ワンチャック（一度の材料固定）で、極めて短時間に完成させることができます。

高度な加工能力

タレットパンチプレスは、単純な穴あけだけに留まらず、その機能を拡張することで、レーザー加工機にはない独自の利点を生み出しています。

1. ニブリング加工

タレットパンチプレスの最大の弱点は、「金型として持っている形状しか抜けない」ことです。直径100ミリの大きな丸穴や、複雑な曲線形状を抜くために、その都度、専用の高価な金型を作っていては、コストと時間が見合いません。

この問題を解決するのが、ニブリング加工、通称「追い抜き」です。これは、丸や四角といった、比較的小さな汎用金型を用い、それを高速で連続的に打ち抜くことで、あたかもミシンのように、目的の大きな形状や曲線形状を「かじり取っていく」技術です。

このニブリング加工により、タレットパンチプレスは、専用の金型がなくても、プログラム一つで任意の形状を抜き出す、高い柔軟性を獲得しました。

2. 成形加工

現代のタレットパンチプレスは、材料を「切断・分離」するだけでなく、塑性変形させて「成形」する能力も持っています。

• 成形金型: 通常のパンチ・ダイとは異なり、材料を打ち抜かずに、押し付けて変形させるための特殊な金型（ルーバー、バーリング、エンボス、ダボなど）も、タレットに搭載できます。
• 工学的利点: これにより、穴あけ加工に加えて、製品の補強リブ、ねじ立て用のフランジ（バーリング）、換気用のスリット（ルーバー）といった三次元的な形状を、同じ機械で、同じ工程の中で同時に加工することができます。これは、後工程であった曲げ加工や溶接工程の一部をも取り込む「工程集約」であり、製造コスト全体を劇的に削減する上で、極めて大きな利点となります。

工学的な利点と課題

利点

• 圧倒的な加工速度: 特に、標準的な形状（丸、四角）の穴が多数ある製品では、レーザー加工機を遥かに凌駕する生産性を発揮します。
• 多品種少量生産への適性: 高価な専用金型が不要で、汎用金型とNCプログラムの切り替えだけで、多種多様な製品に即座に対応できます。
• 成形加工の統合: 穴あけと三次元成形をワンストップで行えるため、工程を大幅に短縮できます。

課題

• 金型依存: ニブリングで対応できない特殊形状や、高い精度が求められる異形穴は、専用の金型が必要となります。
• バリの発生: せん断加工であるため、切断面にバリが発生することを原理的に回避できません。後工程でのバリ取りが必要となる場合があります。
• 騒音と振動: 高速で金属を打撃するプロセスであるため、極めて大きな騒音と振動が発生します。
• 材料の歪み: 多数の穴をあけたり、成形加工を行ったりすると、板材内部の応力バランスが崩れ、製品に「反り」や「ひずみ」が発生しやすいという課題があります。

まとめ

タレットパンチプレスは、せん断加工の高速性と、CNC制御による自動化、そしてタレットによる工具交換の柔軟性を、高次元で融合させた、板金加工の中核をなす工作機械です。

その本質は、穴あけ、ニブリング、そして成形加工という、複数の異なる作業を「工程集約」し、ワンチャックで完了させることによる、圧倒的な生産性の向上にあります。

レーザー加工機が「形状の自由度」で優るのに対し、タレットパンチプレスは「穴あけと成形の速度」で優ります。現代の板金工場では、この二つの技術が、それぞれの長所を活かして共存し、あるいは、両者の機能を一台に統合した「パンチ・レーザー複合機」として、ものづくりの効率化を牽引し続けているのです。

この加工法の工学的な本質は、ハサミが紙を切る原理を、金属板に対して、より強力かつ精密に応用した点にあります。すなわち、上刃と下刃と呼ばれる一対の直線状の刃物（ブレード）の間に板材を挟み込み、一方の刃をもう一方の刃に対して平行に、あるいはわずかな角度を持たせて通過させることで、材料のせん断強度の限界を超える応力を発生させ、物理的に切断します。

この技術は、レーザー切断やプラズマ切断のような熱的切断とは異なり、熱による影響（歪みや組織変性）がほとんどなく、切削加工のような切りくずも発生しません。その圧倒的な加工速度と経済性から、あらゆる板金製造プロセスにおける「材料取り（ブランク加工）」の第一工程として、不可欠な基幹技術となっています。

せん断の物理的原理

シャーリングによる切断は、瞬時に行われるように見えますが、ミクロの視点で見ると、材料の内部では「弾性変形」「塑性変形」「せん断」「破断」という、四つの連続した物理現象が起こっています。

1. 弾性変形

まず、上刃が下降し、板材に接触すると、材料は刃の圧力でわずかにたわみます。この段階では、力（応力）が材料の降伏点を下回っており、もし刃を離せば、材料は元の形状に戻ります。

2. 塑性変形

さらに刃が食い込むと、応力は降伏点を超え、材料は元に戻らない永久変形、すなわち塑性変形を開始します。この時、刃が食い込んだ板材の上下の角には、丸みを帯びた「ダレ」と呼ばれる形状が形成されます。

3. せん断

上刃と下刃の先端部に応力が最大に集中します。材料は、この二つの刃先を結ぶ「せん断面」に沿って、激しい塑性流動を起こします。この段階で、材料内部では微細な亀裂（クラック）が発生し始めます。

4. 破断

最終的に、上下の刃先から発生した亀裂が、材料の内部で繋がり、材料は完全に破断して分離します。

せん断面の工学的特徴

この一連のプロセスを経た切断面には、シャーリング加工特有の特徴が現れます。

• ダレ: 塑性変形によって生じた、切断エッジの丸みを帯びた部分。
• せん断面: 刃によって押し切られた、比較的滑らかで光沢のある面。
• 破断面: 亀裂が進展して引きちぎられた、粗く、光沢のない面。
• バリ: 破断の最後に、材料が押し出されて形成される、エッジの鋭い突起。

高品質なシャーリング加工とは、この「ダレ」と「バリ」を最小限に抑え、「せん断面」の割合をできるだけ大きく、かつ均一に制御することに他なりません。

品質を支配する主要パラメータ

シャーリング加工の品質は、いくつかの重要な工学的パラメータによって決定づけられます。その中でも、クリアランスの管理は、最も重要です。

1. クリアランス

クリアランスとは、上刃と下刃の間の、水平方向の隙間を指します。この隙間の大きさが、前述のせん断面の品質と、バリの発生量を直接的に決定します。

• クリアランスが最適（適正）な場合: 上刃と下刃から発生した二つの亀裂が、きれいに一直線上で出会い、最小限の力で、クリーンな破断面が形成されます。バリの発生も最小限に抑えられます。
• クリアランスが小さすぎる場合: 上下からの亀裂が、すれ違うようにして発生します。これにより、二つのせん断面が形成される「二次せん断」という現象が起こり、切断面がささくれたようになります。また、刃が材料を無理やり引きちぎる形になるため、切断抵抗が異常に増大し、刃の摩耗や欠けを急速に早めます。
• クリアランスが大きすぎる場合: 材料は、刃で「切られる」のではなく、二つの刃の間に「引きずり込まれる」ようになります。これにより、非常に大きな「ダレ」と「バリ」が発生し、切断面は大きく傾き、寸法精度も著しく悪化します。

最適なクリアランスは、材料の材質と板厚によって決まります。一般に、軟らかい材料（軟鋼、アルミニウム）は板厚の5～10%、硬い材料（ステンレス鋼、高張力鋼）は板厚の10～12%程度が目安とされますが、これは経験と試験によって決定される、各工場の重要なノウハウです。

2. レーキ角

レーキ角とは、下刃に対する上刃の傾斜角度です。 シャーリング加工では、上刃と下刃は完全には平行ではなく、上刃には「傾き」が付けられています。これは、ハサミが支点を中心に徐々に切断していくのと同じ原理です。

• 目的: もしレーキ角がゼロ（平行）であれば、切断長さの全域にわたって、一度にせん断力が発生するため、プレス機械には莫大な動力が必要となります。レーキ角を設けることで、切断が端から順次進行するため、最大切断荷重を大幅に低減することができます。
• 工学的な課題: レーキ角の代償として、切断された板材には「ねじれ」や「反り」が発生しやすくなります。特に、幅の狭い板材を切り出す際には、この変形が顕著になるため、レーキ角は、機械の能力と製品の要求品質とのバランスを見て、適切に設定する必要があります。

シャーリングマシンの構造

シャーリング加工は、シャーリングマシンと呼ばれる専用の工作機械で行われます。

• フレーム: 上刃と下刃を保持し、切断時の強大な力に耐える、機械の本体です。
• 上刃とラム: 上刃は、ラムと呼ばれる、上下に往復運動する可動部に取り付けられます。
• 下刃とテーブル: 下刃は、テーブルと呼ばれる固定台に設置されます。
• 駆動機構: ラムを駆動する方式によって、機械は二分されます。
  • 機械式シャー: モーターの回転を、フライホイールとクラッチ、クランク機構を介して、ラムの上下運動に変換します。加工速度が非常に速く、薄板の高速・大量生産に適しています。
  • 油圧式シャー: 油圧シリンダーの力で、ラムを直接駆動します。加工速度は機械式に劣りますが、加圧力の制御が容易であり、ストローク長も可変にできるため、板厚の厚い「厚板」の切断に広く用いられます。
• 押さえ装置: 切断の瞬間、板材が動いたり、浮き上がったりするのを防ぐため、上刃のすぐ手前には、押さえと呼ばれる、多数の油圧パッドや機械式クランプが配置されています。これらが、切断直前に、板材をテーブルに強力に固定します。
• バックゲージ: 切断する寸法を決定するための、最も重要な位置決め装置です。刃の後方に設置された、可動式の「突き当て定規」であり、作業者は、このバックゲージに板材を突き当てるだけで、常に正確な寸法で材料を切り出すことができます。現代の機械では、このバックゲージはNC制御され、0.1ミリ単位での精密な寸法設定が可能です。

シャーリング加工の工学的地位

長所

• 圧倒的な加工速度: 一度のストロークで、数メートルに及ぶ直線を、わずか数秒で切断できます。
• 高い経済性: レーザー加工のような高額な設備投資や、切削加工のような大量の切りくず（材料ロス）がありません。工具である刃の寿命も長く、ランニングコストが非常に安価です。
• 熱影響がない: 熱を使わない冷間加工であるため、熱による歪みや、材料の組織が変化する熱影響部が一切発生しません。

短所

• 直線限定: 原理的に、直線状の切断しかできません。曲線や複雑な輪郭の切り抜きは不可能です。
• バリと歪みの発生: バリの発生は、程度の差こそあれ、避けることができません。また、レーキ角に起因する、ねじれや反りといった歪みも、必ず発生します。
• 厚板の限界: 板厚が厚くなればなるほど、必要な切断力は指数関数的に増大するため、超厚板の切断には適しません。

製造工程における役割

これらの特徴から、シャーリング加工は、製造プロセスにおける最初の工程、すなわち「ブランク加工」として位置づけられます。

工場に納入された巨大な鋼板（定尺材）を、まずシャーリングマシンで、後工程に必要な、より小さな四角形や短冊状の板（ブランク）へと切り出します。このブランクが、次のプレスブレーキによる「曲げ加工」、あるいはタレットパンチプレスやレーザー加工機による「抜き加工」へと送られていくのです。

まとめ

シャーリング加工は、ハサミの原理を工業的に発展させた、せん断という物理現象に基づく、最も基本的で高能率な板金切断技術です。その成功は、クリアランスやレーキ角といった、工学的なパラメータの精密な制御にかかっています。

複雑な形状を生み出すことはできませんが、その圧倒的な速度と経済性により、あらゆる板金製品の製造プロセスにおいて、素材を切り出すという、最も重要で、最も大量に行われる作業を、力強く支えています。シャーリング加工は、まさに現代の板金製造業の「出発点」を司る、不可欠なテクノロジーなのです。

この技術の工学的な本質は、単なる穴あけではなく、二次元のシート材から三次元の機能的な形状、すなわち「ボス」や「カラー」を、切削や溶接といった後工程を経ずに一体で創り出す点にあります。この加工によって得られる円筒状のフランジは、主に二つの重要な目的のために利用されます。一つは、軸受の案内面や部品の位置決め基準として、もう一つは、薄板では不十分なねじ山の長さを確保するためのねじ立て（タッピング）の下地としてです。特に後者の目的での使用は、自動車、家電、電子機器の筐体など、薄板板金で構成される製品の組立において、極めて重要な役割を果たしています。

加工の原理：塑性変形によるフランジの創成

バーリング加工は、その多くがプレス機械を用いて行われ、そのプロセスは、材料のせん断と塑性流動という二つの異なる物理現象の組み合わせによって成り立っています。

第1段階：下穴のせん断加工

バーリング加工の品質を決定づける最も重要な前提条件が、フランジを成形するための「下穴」です。この下穴の作り方によって、成形できるフランジの高さや品質が大きく左右されます。

• プレス加工による下穴: 最も一般的な方法です。プレス加工の工程内で、パンチとダイによるせん断加工によって下穴をあけます。この方法で得られる穴の断面は、滑らかな「せん断面」と、引きちぎられた粗い「破断面」で構成されます。この粗い破断面は、微細な亀裂の起点となりやすく、後のバーリング工程でフランジの縁が割れる（割れ）原因となります。
• ドリル加工による下穴: ドリルによる切削で下穴をあける方法です。穴の断面は全てがせん断面となり、破断面が存在しないため、材料の延性を最大限に引き出すことができ、より高いフランジを成形できます。しかし、プレス工程とは別に穴あけ工程が必要となるため、コストが高くなります。

第2段階：フランジの成形（穴広げ）

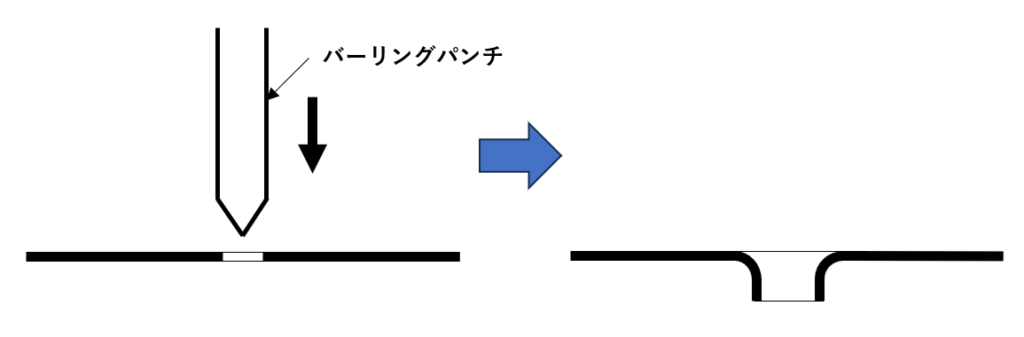

下穴があけられた後、バーリングパンチと呼ばれる、先端が円錐形やR形状になった凸型の工具を、下穴に押し込みます。この時の材料の挙動は、大きく二つの領域に分けられます。

1. 曲げ変形領域: パンチが下穴に接触し始めると、まず穴の縁がパンチの形状に沿って、下方向に曲げられます。
2. 引張変形領域: さらにパンチが押し込まれると、曲げられた材料は、円周方向（フープ方向）に強い引張応力を受けながら、径方向に引き伸ばされていきます。これが穴広げのプロセスです。フランジの壁となる材料は、主にこの引張変形によって供給されます。

このとき、フランジの縁の部分では、材料が最も強く引き伸ばされるため、板厚が著しく減少します（板厚減少）。一方、フランジの根元に近い部分は、パンチの側面とダイの穴との隙間（クリアランス）によって「しごき」作用を受け、板厚がわずかに調整されます。

このように、バーリング加工は、材料のせん断、曲げ、そして引張という、複数の複雑な塑性変形が、極めて局所的な領域で同時に進行する、高度な成形技術なのです。

工学的な課題と品質管理

バーリング加工は、材料をその限界まで引き伸ばす過酷な加工であるため、いくつかの工学的な課題が存在し、その管理が品質を左右します。

最大の課題：フランジ縁の「割れ」

バーリング加工で最も多く発生する不具合が、フランジの先端が裂ける「割れ」です。これは、穴の縁に作用する円周方向の引張応力が、材料の延性の限界（破断伸び）を超えたときに発生します。

この割れの発生を左右する最大の要因が、下穴の品質です。前述の通り、プレスで打ち抜かれた下穴の破断面は、すでに微細な損傷を受けているため、そこが応力集中の起点となり、ドリルであけた穴に比べて、遥かに低いフランジ高さで割れに至ります。

この問題を解決し、プレス加工の高能率を維持したまま、より高いフランジを得るために、「しごき抜き」と呼ばれる特殊な下穴加工法が用いられることがあります。これは、下穴を抜くパンチの先端に丸みをつけ、クリアランスを極端に小さくすることで、意図的に材料をしごき、破断面の割合が極めて小さい、滑らかなせん断面を持つ下穴を得る技術です。

穴広げ限界と材料選定

材料が、割れを発生させずにどれだけ大きく穴を広げられるかを示す指標を、穴広げ限界と呼びます。この特性は、材料の延性に直結します。アルミニウムや銅、軟鋼といった延性に富む材料はバーリング加工に適していますが、ステンレス鋼や高張力鋼板といった、硬く延性の低い材料の加工は非常に困難となります。

板厚減少の制御

バーリングによって成形されたフランジの壁は、必ず元の板厚よりも薄くなります。特にフランジの先端部では、板厚減少が著しくなります。ねじ立てを目的とする場合、この先端の板厚が、ねじ山の高さを確保できるだけ残っているかどうかが、締結強度を保証する上で重要となります。パンチの先端形状や、ダイとのクリアランスを最適化することで、この板厚減少をある程度コントロールすることが求められます。

潤滑

パンチと材料の間には、成形中に極めて高い圧力と摩擦が発生します。適切な潤滑は、この摩擦を低減し、材料の流動を助け、割れの発生を防ぐと同時に、パンチへのかじり（金属の溶着）を防ぎ、金型寿命を延ばすためにも不可欠です。

主な応用：薄板へのねじ立て

バーリング加工の最も重要かつ広範な応用は、薄板板金へのねじ立て（タッピング）です。

例えば、厚さ1ミリメートルの鋼板に、そのままM4のねじ穴を加工しても、ねじ山は1〜2山程度しか形成できず、十分な締結強度が得られません。しかし、バーリング加工を施して、高さ3ミリメートルの円筒フランジを成形し、そこにねじ立てを行えば、規格通りのねじ山を確保でき、ナットを使った場合と同等の、信頼性の高い締結が可能となります。

このように、バーリング加工は、ナットという別部品を不要にする技術であり、部品点数の削減、組み立て工程の簡素化、そして製品全体の軽量化とコストダウンに、絶大な効果をもたらします。

まとめ

バーリング加工は、プレス加工という高能率な生産技術の中で、薄いシート材から、機能的な三次元形状を引き出す、洗練された塑性加工法です。その本質は、材料の延性というポテンシャルを、下穴の品質管理と、最適な金型設計によって、限界まで引き出すことにあります。

割れや板厚減少といった工学的な課題を克服することで得られる、一体成形の円筒フランジは、部品点数を削減し、製品の信頼性を高めるための強力なソリューションを提供します。現代の工業製品の多くが、この目立たないながらも巧妙な加工技術によって、その機能と経済性を支えられているのです。

その本質は、金型という「形状の母」を、被加工材という「素材」に、プレス機械という「力」で押し付け、その形状を極めて高い精度で、かつ、一瞬のうちに転写することにあります。この圧倒的な生産性の高さから、自動車のボディパネルや、家電製品の筐体、飲料缶、そしてスマートフォンの内部にある微細な電子部品に至るまで、私たちの身の回りにある、ほとんど全ての板金製品の大量生産を支える、根幹的な製造技術です。

加工の原理と主要な構成要素

プレス加工は、「プレス機械」「金型」「被加工材」という、三つの要素が一体となって成立します。

• プレス機械: モーターの回転運動を、クランク機構などを介して、スライドの上下運動に変換し、金型に数トンから数千トンにも及ぶ、巨大な力を発生させる動力源です。
• 金型: 製品の形状を決定づける、最も重要な要素です。通常、上型と下型が一対になっており、工具鋼などの非常に硬い材料で作られています。その内部には、製品の形状が精密に彫り込まれています。
• 被加工材: 圧延によって作られた、板状の金属材料です。コイル状で供給されるものや、一定の寸法に切断されたシート状のものがあります。

加工のプロセスは、下型の上に被加工材を置き、プレス機械が上型を高速で下降させて、上下の金型で材料を挟み込み、加圧することで行われます。このとき、材料には、その材料が持つ弾性の限界（降伏点）を超える応力がかかり、元の形状に戻らない永久変形、すなわち塑性変形が起こり、材料は金型の形状へと成形されます。

プレス加工の二大分類

プレス加工は、その目的によって、材料を「切断・分離」するせん断加工と、材料を「曲げ・変形」させる成形加工の、二つの大きなカテゴリーに分類されます。

1. せん断加工

金型に組み込まれた、パンチ（凸型）とダイ（凹型）と呼ばれる刃物によって、材料に、その材料が耐えうる限界（せん断強度）を超えるせん断応力を加え、物理的に打ち抜いて分離させる加工です。

• 打ち抜き加工（ブランク抜き）: 板材から、製品となる外形形状を打ち抜く加工です。打ち抜かれた側が製品となり、残った側がスクラップとなります。
• 穴あけ加工（ピアス加工）: 製品に穴をあける加工です。打ち抜かれた側がスクラップとなり、残った側が製品となります。

これらのせん断加工において、工学的に最も重要なパラメータが、パンチとダイの間に設けられた、ごくわずかな隙間であるクリアランスです。このクリアランスが適切でないと、打ち抜かれた製品の断面に、バリやダレといった不具合が発生し、品質を著しく損なう原因となります。

2. 成形加工

材料を分離させずに、曲げたり、伸ばしたりして、立体的な形状を創り出す加工です。

• 曲げ加工: 材料をV字型の溝を持つダイとパンチで挟み込み、直線状の稜線を持つ、L字やV字、U字といった形状に折り曲げる加工です。この際、加工後に材料が、その弾性によってわずかに元の形状に戻ろうとするスプリングバックという現象が起こります。高精度な曲げ加工を行うためには、このスプリングバックの量を見越して、目標の角度よりも少しだけ余分に曲げておく（オーバーベンド）といった、金型設計上の工夫が必要となります。
• 絞り加工:平らな円盤状の板材から、継ぎ目のない、コップや鍋のような、底付きの円筒容器を成形する加工の総称です。深絞りとも呼ばれます。 絞り加工では、パンチが材料をダイの穴へと押し込んでいく際に、しわ押さえと呼ばれる部品で、材料の周縁部を適切に押さえることが、極めて重要となります。もし、このしわ押さえの力が弱すぎると、材料のフフランジ部分にしわが発生し、逆に強すぎると、材料の流入が妨げられて、側壁が引きちぎれる破断に至ります。 この、しわと破断という相反する二つの不具合の間の、極めて狭い最適条件下で、材料の流動を精密にコントロールすることこそが、絞り加工の技術的な核心です。自動車のドアパネルや、飲料缶、キッチンのシンクなどが、この絞り加工によって作られています。

金型とプレス機械

金型

金型は、プレス加工の品質、コスト、そして生産性の全てを決定づける、まさに技術の塊です。一つの製品を完成させるために、打ち抜き、穴あけ、曲げ、絞りといった、複数の異なる工程が必要な場合、それぞれの工程に対応した金型を、プレス機械の上で順番に動かしていく単発金型と、一連の工程を一つの金型の中に連続的に配置し、材料を順送りさせながら、プレス機械の一回の上下運動で、次々と製品を完成させていく順送金型（プログレッシブ金型）があります。順送金型は、極めて高い生産性を実現できますが、その構造は非常に複雑で、製作には高度な技術と、多額の投資が必要となります。

プレス機械

プレス機械には、モーターの回転をクランク機構で上下運動に変えるメカニカルプレスと、油圧の力でスライドを駆動する液圧プレスがあります。メカニカルプレスは、加工速度が非常に速く、生産性が高いのが特徴です。一方、液圧プレスは、加工速度は遅いですが、ストロークの任意の位置で最大圧力を発生させることができ、加圧力の制御も容易なため、絞り加工のように、加工中に加える力を精密にコントロールしたい場合に適しています。

まとめ

プレス加工は、金型とプレス機械という強力な道具を用いて、金属の塑性変形という物理現象を、工業的なレベルで最大限に利用する、高能率な生産技術です。その本質は、精密に作られた金型の形状を、一秒間に何個、何十個というスピードで、金属材料へと忠実に転写し続ける、形状の「複写」技術にあります。

自動車の軽量化を支える複雑な骨格部品から、私たちの手の中にあるスマートフォンの精緻な金属筐体まで、プレス加工は、現代社会を構成する無数の工業製品に、その「形」と「命」を吹き込む、まさにものづくりの根幹をなす、不可欠なテクノロジーなのです。

レーザー切断は、高エネルギー密度の光束を熱源として利用し、材料を局部的に溶融ないし蒸発させ、そこへ高圧のアシストガスを噴射して溶融物を排除することで切断を行う熱的加工法です。

工作機械の歴史において、刃物という物理的な接触ツールを用いないこの加工法の登場は革命的でした。鋸やドリル、打抜きプレスといった従来の機械的除去加工が、工具の硬度や摩耗、そして加工反力による変形という物理的制約を受けるのに対し、レーザー切断は非接触であるため、工具摩耗がなく、加工反力もほぼゼロであり、かつ極めて微細で複雑な形状を高速に切り出すことが可能です。

現在、自動車産業から航空宇宙、建築、電子機器に至るまで、あらゆる製造現場で標準的な工法として定着しているこの技術は、量子力学に基づく光の発生原理から、流体力学による溶融金属の排除、そして材料科学に基づく熱影響の制御まで、多岐にわたる物理法則の集合体によって成り立っています。

光エネルギーの凝縮と熱変換

レーザー切断の核心は、光という電磁波が持つエネルギーを、空間的および時間的に極限まで集中させることにあります。

レーザー光の三大特性

太陽光や電球の光とは異なり、レーザー光には単色性、指向性、可干渉性という三つの際立った物理的特性があります。 単色性とは、波長が単一であることです。これによりレンズを通した際に色収差が発生せず、一点に集光することが可能になります。 指向性とは、光が拡散せずに真っ直ぐ進む性質です。これにより、長い距離を伝送してもエネルギー密度を維持できます。 可干渉性、すなわちコヒーレンスとは、光の位相が揃っていることです。これにより、波同士が干渉して強め合い、高いエネルギー密度を実現します。

集光とパワー密度

発振器から出力されたレーザービームは、伝送路を経て加工ヘッドへと導かれ、集光レンズによって直径0.1ミリメートルから0.5ミリメートル程度の極めて小さなスポットに絞り込まれます。 このとき、エネルギー密度、すなわちパワー密度は、元のビームの数百万倍にも達します。例えば数キロワットの出力であっても、それを針の先ほどの面積に集中させることで、鉄やステンレスはおろか、高融点のチタンやタングステンさえも瞬時に融点あるいは沸点まで加熱させることができます。この急激な相変化こそが、レーザー加工のトリガーとなります。

発振器の種類と波長特性

産業用レーザー切断機で使用されるレーザー源は、媒質の違いによって主に二つに大別されます。炭酸ガスレーザーとファイバーレーザーです。これらは単に発生源が違うだけでなく、出力される光の波長が異なるため、加工特性に決定的な差異をもたらします。

炭酸ガスレーザー CO2レーザー

1980年代から長らく板金加工の主役であったのが、気体レーザーである炭酸ガスレーザーです。炭酸ガス、窒素、ヘリウムの混合ガスを媒質とし、放電励起によって発振します。 発振波長は10.6マイクロメートルという中赤外領域にあります。この長い波長は、金属に対する吸収率があまり高くない反面、木材、アクリル、ガラスなどの非金属材料には極めて良く吸収されるという特徴があります。 金属切断においては、厚板の切断品質、特に面粗度の滑らかさにおいて一日の長がありますが、ビームの伝送に多数の反射鏡を必要とし、光路長の維持やメンテナンスが煩雑であること、またエネルギー変換効率が低いことが課題でした。

ファイバーレーザー

2000年代以降、急速に普及し、現在では市場の主流となっているのが固体レーザーの一種であるファイバーレーザーです。 希土類元素であるイッテルビウムなどを添加した光ファイバーそのものを増幅媒質とし、半導体レーザー、すなわちレーザーダイオードの光で励起します。 発振波長は1.07マイクロメートル付近の近赤外領域です。この波長は炭酸ガスレーザーの約10分の1であり、金属に対する吸収率が飛躍的に高いという決定的な利点があります。特に、従来レーザー加工が苦手としていた銅や真鍮、アルミニウムといった高反射材に対しても、効率よくエネルギーを吸収させることができます。 また、光ファイバーの中を伝搬させてビームをヘッドまで届けるため、ミラーなどの複雑な光学系が不要で、エネルギー変換効率も炭酸ガスレーザーの数倍と高く、省エネルギー性に優れています。

アシストガスの流体力学と化学反応

レーザー光は材料を溶かすだけです。溶けた材料を切り溝、すなわちカーフから排除し、切断として完結させるのは、同軸上から噴射されるアシストガスの役割です。使用するガスの種類によって、切断メカニズムは大きく二つのモードに分かれます。

酸素切断 リアクティブカッティング

軟鋼などの鉄系材料を切断する際に用いられる方法です。アシストガスとして純酸素を使用します。 ここでは、レーザー熱によって高温になった鉄と酸素が激しく反応する酸化反応熱、すなわち燃焼エネルギーを積極的に利用します。この酸化反応熱は、レーザー入力エネルギーと同等かそれ以上になることがあり、これにより厚い板でも高速で切断することが可能になります。 ただし、切断面には酸化鉄の被膜が形成されます。また、反応が過剰になると、周囲が溶けすぎて切り欠きができたり、コーナー部で燃え広がりすぎたりするバーニングという現象が発生しやすくなります。

窒素切断 フュージョンカッティング

ステンレス鋼やアルミニウム、あるいは酸化を嫌う薄板の軟鋼切断に用いられる方法です。アシストガスとして不活性ガスである窒素を使用します。 酸素切断のような化学反応熱は利用せず、レーザーのエネルギーのみで材料を溶融させ、その溶湯を窒素ガスの運動量によって物理的に吹き飛ばします。 酸化反応がないため、切断面は金属光沢を持った清浄な状態が保たれます。これを無酸化切断あるいはクリーンカットと呼びます。塗装や溶接などの後工程において、酸化皮膜除去の手間が省けるため、品質要求の高い製品では標準的な工法です。ただし、化学反応熱の助けがない分、同じ板厚を切るには酸素切断よりも大きなレーザー出力が必要となります。

光学系と焦点制御

高品質な切断を実現するためには、ビームの品質と焦点位置の制御が極めて重要です。

ビームモードとMスクエア値

レーザービームの断面における強度分布をビームモードと呼びます。中心にエネルギーが一点集中しているガウス分布、すなわちシングルモードに近いほど、集光性が良く、微細な加工や高速切断に適しています。 ビーム品質を表す指標としてMスクエア値が用いられます。理論的限界値を1とし、この値が1に近いほど高品質なビームであることを示します。ファイバーレーザーは構造上、このMスクエア値を小さく保ちやすいため、深い焦点深度と高いエネルギー密度を両立できます。

焦点位置とカーフ幅

集光レンズによって絞られたビームは、砂時計のような形状を描きます。最も細くなった部分が焦点ですが、この焦点を材料の表面に置くか、内部に置くか、あるいは裏面に置くかによって、切断特性は変化します。 薄板の場合は表面付近に焦点を合わせることで、エネルギー密度を最大化し高速切断を行います。一方、厚板の場合は焦点を材料内部あるいは裏面側に設定することで、カーフ幅を広げて溶融金属の排出路を確保し、ドロス、すなわち溶け残りの付着を防ぎます。近年の加工機では、可変曲率ミラーやレンズ駆動機構により、加工中に自動で焦点位置を最適化する機能が実装されています。

材料との相互作用と熱影響

レーザー切断は熱加工であるため、材料に対する熱的影響を避けることはできません。

熱影響層 HAZ

切断面の近傍には、急激な加熱と冷却の熱サイクルによって組織や硬度が変化した領域、熱影響層が形成されます。 炭素鋼の場合、切断面表層は焼入れされた状態となり硬化します。これは耐摩耗性には寄与しますが、後工程でドリル穴あけやタッピング加工を行う際には、工具寿命を縮める原因となります。 また、ステンレス鋼では、鋭敏化領域が生じて耐食性が低下する可能性があります。これらの熱影響層を最小限に抑えるためには、パルス発振を用いて入熱を制御する、あるいは高速で切断して熱が伝わる前に加工を終えるといった手法がとられます。

ドロスとストリエーション

切断品質を評価する視覚的な指標として、ドロスとストリエーションがあります。 ドロスは、切断下部に付着した溶融金属の再凝固物です。アシストガスの圧力不足、速度過多、あるいは焦点位置の不適正などによって、溶融金属が排出しきれずに残ることで発生します。 ストリエーションは、切断面に現れる縦方向の縞模様です。レーザー光吸収の周期的変動や、溶融金属の流れの不安定性、ガスの乱流などが原因で生成されます。低速で切断すればするほど、この縞模様は粗くなる傾向があります。最新の技術では、ガスの流れを整流化し、ビームのパワー密度を最適化することで、鏡面に近い切断面を得ることも可能になっています。

ピアシングの技術

板の端から切り始める場合は問題ありませんが、板の内側から切り抜く場合、最初に貫通穴を開ける動作、ピアシングが必要です。

スパッタの抑制

厚板に対して高出力レーザーでいきなり穴を開けようとすると、溶融した金属が噴水のように周囲へ飛散し、加工レンズを汚したり、周辺の材料を傷つけたりします。 これを防ぐために、ピアシング時は出力を段階的に上げたり、周波数を変調させたりして、溶融を穏やかに進行させる制御が行われます。これをランプ制御やパルスピアシングと呼びます。

自動化とインテリジェント化

現代のレーザー加工機は、単なる切断機から、自律的に判断するインテリジェントマシンへと進化しています。

状態監視と補正

加工ヘッド内には多様なセンサーが搭載されています。保護ガラスの汚れ検知、ノズルとワークの距離を一定に保つための静電容量式ハイトセンサー、さらにはプラズマの発光や反射光を解析して加工不良の予兆を検知するモニタリングシステムなどです。 例えば、切断中に加工不良であるバーニングの兆候を検知すると、即座に速度を落としたり、出力を調整したりして、不良の発生を未然に防ぎます。

ノズル交換とセンタリング

使用するガスや材料の板厚に応じて、最適なノズルの径や形状は異なります。最新鋭機では、ノズルチェンジャーによって自動でノズルを交換し、さらにカメラ画像処理やセンサーを用いて、ノズルの中心とビームの中心を合わせる芯出し作業、センタリングまでも自動化されています。これにより、長時間にわたる無人運転が可能となっています。

新たな展開と未来技術

レーザー切断技術は成熟しつつありますが、さらなる高出力化と新技術の投入が進んでいます。

超高出力ファイバーレーザー

かつては4キロワットや6キロワットが高出力とされていましたが、現在では10キロワット、20キロワット、さらには30キロワットを超える超高出力発振器が登場しています。 これにより、従来はプラズマ切断やガス溶断の領域であった厚さ30ミリメートルや50ミリメートルの極厚板も、レーザーによる高速かつ高精度な切断が可能になりました。また、窒素切断の適用範囲が広がり、厚板ステンレスの無酸化切断も実用化されています。

ビームシェイピング技術

ビームの形状を、単純な点ではなく、リング状やドーナツ状に自在に変化させるビームシェイピング技術が実用化されています。 厚板切断時には、中心のメインビームの周囲にリング状のビームを配置することで、切り溝を適度に広げ、溶融金属の排出性を劇的に向上させる効果があります。これにより、これまで困難であった厚板の高品質切断が安定して行えるようになりました。
