この技術の最大の工学的な特徴であり、その広範な普及を支えている理由は、シールドガスボンベなどの付帯設備を必要としない、その圧倒的な簡便性と可搬性です。これにより、風のある屋外での建設作業や、船舶、パイプラインの敷設といった、現場でのフィールド溶接において、他の追随を許さない優位性を発揮します。

溶接の原理：アークの発生と溶融池の形成

被覆アーク溶接のプロセスは、単純な電気回路と、高温下での化学反応によって成り立っています。

1. アークの発生: 溶接電源装置に接続された電極ホルダが溶接棒を掴み、母材に接続されたアースクランプとの間で閉回路を形成します。溶接士が、溶接棒の先端で母材の表面を軽くこするようにしてアークを発生させると、両者の間に摂氏5000度を超える高温のプラズマ柱が形成されます。
2. 溶融池の形成: このアークの強烈な熱エネルギーは、溶接棒の先端と、母材の接合部を瞬時に溶融させます。溶接棒の心線である金属は溶けて、溶滴と呼ばれる粒になり、アークの中を移行して、母材が溶けてできた溶融池と一体化します。
3. 接合部の凝固: 溶接士がアークを移動させていくと、溶融池は後方から冷却・凝固し、母材と溶加材が一体化した強固な接合部、すなわち溶接ビードが形成されます。

被覆剤の多面的な工学的役割

被覆アーク溶接の工学的な核心は、すべてこの被覆剤が担っています。もし、金属の心線が剥き出しのままで溶接を行えば、大気中の酸素や窒素が溶融金属に混入し、接合部は気泡だらけで、極めてもろいものになってしまいます。

被覆剤は、アークの熱によって分解・溶融し、以下の四つの極めて重要な役割を、同時に果たします。

1. アークの安定化

被覆剤には、ケイ酸カリウムやチタン酸化物といった、アーク放電を容易にするアーク安定剤が含まれています。これらの物質は、高温のアーク中で容易に電離（イオン化）し、電気が流れるための安定した「道」を作ります。これにより、特に交流電源を用いた場合でも、アークが途切れることなく滑らかに持続し、溶接作業を容易にします。

2. 大気からの保護（シールド）

これが被覆剤の最も重要な機能です。高温の溶融金属は、大気中の酸素や窒素と非常に反応しやすいため、完璧な保護（シールド）が不可欠です。

• ガスシールド: 被覆剤に含まれるセルロースや炭酸塩などは、アーク熱によって分解され、二酸化炭素（CO₂）や一酸化炭素（CO）、水蒸気といったシールドガスを大量に発生させます。このガスが、アークと溶融池の周囲を覆い、あたかもバリアのように、大気中の酸素や窒素が溶融池に侵入するのを物理的に防ぎます。
• スラグシールド: 被覆剤に含まれる二酸化ケイ素、酸化チタン、フッ化物などは、アーク熱で溶融し、液状のスラグ（鉱滓）となります。この溶融スラグは、溶融金属よりも比重が軽いため、溶融池の表面に浮かび上がります。このスラグの「ブランケット」が、ガスシールドを補完し、溶融金属の表面を完全に覆い、大気から保護します。

3. 冶金的精錬作用

溶融池の中では、高温の化学反応が起こっています。被覆剤は、この化学反応を積極的に制御し、溶接金属の品質を高める「精錬」の役割を果たします。

• 脱酸作用: シールドが完璧であっても、わずかな酸素が溶融池に混入することは避けられません。これを無害化するため、被覆剤には、鉄よりも酸素と強く結びつく脱酸剤（フェロマンガン、フェロシリコンなど）が含まれています。これらの元素が、溶融池内の酸素と結合し、無害な酸化物となってスラグ中へと除去されます。
• 合金添加: 母材と同等、あるいはそれ以上の機械的性質（強度や靭性）を持つ溶接部を得るため、被覆剤には、マンガン、モリブデン、クロム、ニッケルといった合金元素が、意図的に添加されています。これらの元素が、溶接中に溶融池へと移行し、溶接金属の化学成分を最適化します。

4. 溶接作業の補助

• ビード形状の形成: 溶融スラグは、溶融金属の表面張力を調整し、なだらかで美しいビード形状を形成するのを助けます。
• 溶接姿勢の維持: 立向き溶接や上向き溶接を行う際、重力によって溶融金属が垂れ落ちようとします。特定の溶接棒の被覆剤は、凝固速度が速いスラグを形成し、それが「棚」のように機能して、溶融金属を所定の位置に保持するのを助けます。
• 徐冷効果: 溶接完了後も、凝固したスラグが溶接ビードの表面を覆い続けます。このスラグ層が断熱材として機能し、溶接部が急冷されるのを防ぎます。この徐冷効果は、鋼が硬くてもろい組織（マルテンサイトなど）になるのを防ぎ、強靭な溶接部を得る上で、冶金学的に非常に重要です。

工学的な利点と欠点

被覆アーク溶接は、その原理的な特徴から、明確な長所と短所を持っています。

長所

• 設備の簡便性と可搬性（ポータビリティ）: 必要なのは、溶接電源、ホルダ、アースクランプ、そして溶接棒だけです。シールドガスのボンベやホースが不要なため、設備が非常にシンプルで軽量、安価です。
• 屋外作業への適性: シールドガスがアークのすぐそばで発生するため、MAG溶接やTIG溶接のように、風によってシールドガスが吹き飛ばされる心配がありません。この耐風性が、屋外の建設現場や造船所での作業に不可欠な理由です。
• 汎用性の高さ: 溶接棒の種類を交換するだけで、軟鋼、高張力鋼、ステンレス鋼、鋳鉄など、多種多様な金属材料の溶接に、一つの電源で対応できます。

短所

• 低い作業能率:
  • 溶接棒の交換: 溶接棒は長さが有限（通常30～45cm）であり、一本が燃え尽きるたびに、作業を中断して新しい棒に交換する必要があります。
  • スラグ除去: 溶接ビードは、硬化したスラグに覆われています。次の溶接パスを重ねる前には、このスラグをハンマーやワイヤブラシで叩いて除去する（スラグ落とし）という、付帯的な作業が必ず発生します。
  • これらの理由から、MAG溶接のような半自動溶接に比べて、トータルの作業能率は著しく低くなります。
• 高い技能要求: 溶接棒が短くなっていくにつれて、アーク長を一定に保つために、溶接士はホルダを母材に向かって常に送り込み続ける必要があります。また、溶融池の状態をスラグ越しに判断し、適切な速度でトーチを運ぶ必要があり、高品質な溶接を行うには、高度な熟練技能が要求されます。
• 作業環境: 大量のヒューム（溶接煙）と、スパッタ（金属粒の飛散）が発生するため、作業環境の換気や保護具の着用が重要ですT。

主な応用分野

これらの工学的なトレードオフから、被覆アーク溶接は、「生産性よりも、場所を選ばない汎用性と耐候性が求められる分野」で、その地位を確固たるものにしています。

• 建設・土木: ビルの鉄骨、橋梁、プラントなどの建設現場での部材接合。
• 造船: 船殻ブロックの組み立てや、艤装品の取り付け。
• 配管・パイプライン: 特に、屋外でのパイプライン敷設や補修。
• 保守・修理: 工場設備や建設機械、農業機械などの、突発的な破損に対する補修溶接。

まとめ

被覆アーク溶接は、消耗電極である溶接棒に塗布された被覆剤という、化学的機能の集合体を中核に据えた、巧妙な接合技術です。その本質は、ガスシールド、スラグシールド、脱酸精錬、合金添加、そしてアークの安定化という、高品質な溶接に必要な全ての機能を、一本の溶接棒の中にパッケージングした点にあります。

生産性においては半自動溶接に主役の座を譲ったものの、その圧倒的な簡便性と、風をものともしない現場対応力は、他のいかなる技術でも代替することができません。被覆アーク溶接は、まさに「溶接技術の原点」であり、ものづくりの最前線である「現場」を支え続ける、最も信頼できる工学技術の一つなのです。

この技術の工学的な本質は、アルミニウム粉末という、安価で強力な還元剤を用い、目的の金属酸化物を還元して、純粋な溶融金属と、溶融した酸化アルミニウムを生成させる点にあります。このプロセスは、電気やガスといった外部からのエネルギー供給を必要とせず、自己発熱的に進行し、摂氏2500度を超える超高温を瞬時にもたらします。

化学的原理：アルミニウム熱還元法

テルミット法の根幹をなすのは、アルミニウム熱還元法と呼ばれる、酸化還元反応です。

熱力学的な駆動原理

金属精錬の工学的な指針となるエリンガム図は、各種の酸化物が生成される際のギブズ自由エネルギー（安定度）を、温度に対して示したものです。この図において、より低い位置にある物質は、より高い位置にある物質の酸化物から、酸素を奪い取ることができます。

アルミニウムの酸化物（アルミナ Al₂O₃）の生成線は、鉄、クロム、マンガン、バナジウムといった、多くの実用金属の酸化物の線よりも、遥かに低い位置にあります。これは、アルミニウムが、これらの金属よりも、酸素と極めて強く結びつく性質を持つことを熱力学的に示しています。

テルミット法は、この圧倒的な酸素親和力の差を、工学的な駆動力として利用します。

代表的な反応

最も有名で、基本的な反応は、酸化鉄（III）とアルミニウム粉末を用いたものです。

• 化学式: Fe₂O₃ + 2Al → 2Fe + Al₂O₃ + ΔH
• 反応熱 (ΔH): 約 -852 kJ/mol

この反応は、一度開始されると、その膨大な反応熱によって、生成物である金属鉄と酸化アルミニウムの両方を、その融点（鉄: 1538度, アルミナ: 2072度）を遥かに超える、摂氏2500度以上の溶融状態にします。

生成物の分離

この反応のもう一つの工学的な鍵は、生成物の密度差にあります。

• 溶融鉄: 密度 約7.0 g/cm³
• 溶融アルミナ (スラグ): 密度 約3.0 g/cm³

溶融した酸化アルミニウムは、溶融鉄よりも遥かに軽いため、鉄の上に浮かび上がります。これにより、純粋な金属と、スラグと呼ばれる不純物層が、重力によって自動的に、かつ、きれいに二層分離します。

点火プロセス：高い活性化エネルギー

テルミット混合物は、常温では非常に安定しており、少々の衝撃や熱では反応しません。その反応を開始させるためには、極めて高い活性化エネルギーを与える必要があります。

一般的なマッチやバーナーの炎では、点火は不可能です。反応を開始させるためには、摂氏1200度を超えるような高温を、局所的に生み出す必要があります。

このため、実際の点火には、マグネシウムリボンや、過酸化バリウムとマグネシウム粉末を混合した点火剤が用いられます。この点火剤が燃焼する際の強烈な熱によって、初めて主反応であるテルミット反応が誘発されます。そして、一度反応が始まると、その自己発熱によって、混合物全体が瞬時に反応を終えるまで、連鎖的に進行します。

工学的応用：二つの主要分野

テルミット法は、その「超高温」と「高純度な溶融金属の生成」という二つの特性を活かし、主に「溶接」と「精錬」の二分野で活躍します。

1. テルミット溶接

テルミット反応によって得られる、高温の溶融金属（主に鉄）を、接合したい二つの部材の間に充填し、それらを溶融一体化させる鋳造溶接の一種です。特に、鉄道レールの接続において、その真価を発揮します。

工学的プロセス:

1. 準備: 接合する二本のレールの端面を、20～30ミリメートル程度の隙間をあけて、正確に配置します。
2. 鋳型の設置: レールの形状に合わせて精密に作られた、耐火性の砂型（鋳型）を、接合部の周囲に取り付けます。
3. 予熱: テルミット反応の熱だけで、冷えた巨大なレールを完全に溶融させるのは困難です。そのため、接合部の品質を保証し、熱衝撃を防ぐ目的で、プロパン-酸素バーナーなどを用いて、レールの端面が赤熱する（約1000度）まで、入念に予熱します。これは、水分を完全に除去し、溶接欠陥を防ぐ上でも不可欠な工程です。
4. 反応と充填: 鋳型の上部に設置された「るつぼ」の中で、テルミット剤（酸化鉄とアルミニウムの混合物）を点火させます。反応が数秒で完了すると、るつぼの底にある栓が抜かれます。
5. 分離と保護: るつぼから流れ出た溶融物は、まず密度の高い溶融鉄が、鋳型の下部、すなわちレールの隙間へと流れ込みます。遅れて、密度の低い溶融スラグ（アルミナ）が流れ込み、鋳型の上部を満たします。
6. 冷却と保護: この溶融スラグは、冷却していく溶接金属の表面を覆う「ブランケット」として機能し、大気中の酸素や窒素による汚染を防ぎ、急冷による組織の硬化を防ぐ保護層の役割を果たします。
7. 仕上げ: 冷却・凝固後、鋳型を解体し、レール上部に盛り上がった余分な金属（湯上り）を、せん断機やグラインダーで除去し、軌道面を滑らかに仕上げて完了です。

利点:

• 電源や大型の溶接機が不要であり、現場での施工（フィールドワーク）に最適です。
• 極めて太い断面の部材（レールや大型クランクシャフトの補修など）を、一度のプロセスで強固に接合できます。
• 反応によって生成される鉄には、マンガンなどの合金元素をあらかじめ添加しておくことで、レールの母材と化学的・機械的性質を合わせた、高品質な溶接部が得られます。

2. 金属精錬（金属熱還元法）

テルミット法は、エリンガム図で示される通り、炭素（コークス）による還元が困難な、あるいは炭素と反応して脆い炭化物を形成してしまうような、高融点金属の精錬に用いられます。

• 対象金属: クロム (Cr), マンガン (Mn), バナジウム (V), チタン (Ti) など。
• プロセス: 例えば、酸化クロム（Cr₂O₃）とアルミニウム粉末を混合し、耐火容器内で反応させると、Cr₂O₃ + 2Al → 2Cr + Al₂O₃ の反応が起こり、高純度の溶融クロムが得られます。
• 意義: この方法は、製鋼プロセスで使用される、特殊鋼の強度や耐食性を向上させるためのフェロアロイ（フェロクロム、フェロバナジウムなど）の製造や、高純度金属の製造に不可欠な技術となっています。

まとめ

テルミット法は、アルミニウムが持つ、強力な酸素親和力を利用し、制御された化学反応によって、局所的に超高温と高純度な溶融金属を生み出す、巧妙な工学技術です。

そのプロセスは、一見すると荒々しい爆発的な反応に見えますが、実際には、熱力学的な原理に基づき、点火エネルギー、材料の配合比、そして生成物の密度差といった、多くの工学的パラメータが精密に計算された、洗練された化学プロセスです。

電気もガスも届かない鉄道の敷設現場から、特殊鋼を生み出す製鋼工場まで、テルミット法は、そのシンプルで強力なエネルギーによって、現代のインフラストラクチャーと材料科学の発展を、その根底から支え続けているのです。

この原理により、サブマージアーク溶接は、他の溶接法では困難な、極めて大電流での溶接が可能となり、その結果として得られる圧倒的な高能率と、フラックスによる精錬効果に裏打ちされた非常に高い接合品質を両立させています。

溶接の原理：フラックス下の不可視アーク

サブマージアーク溶接のプロセスは、連続的に供給される溶接ワイヤと、母材との間で発生するアーク熱を利用します。しかし、そのプロセスは他のアーク溶接とは大きく異なります。

1. フラックスの散布: まず、溶接ヘッドの先端から、接合しようとする継手部分に、砂のような粒状のフラックスが先行して散布され、溶接線を厚く覆います。
2. アークの発生: 次に、フラックスの層の中に溶接ワイヤが供給され、母材との間でアークが発生します。アークの強烈な熱は、フラックスとワイヤ、そして母材の一部を瞬時に溶融させます。
3. 溶融池の形成: 溶けたワイヤと母材は一体となり、溶融池（溶融プール）を形成します。
4. 溶融スラグの生成: 同時に、溶融したフラックスは、比重の軽い溶融スラグとなり、液状の金属である溶融池の表面を完全に覆います。

このプロセスにおいて、アークも溶融池も、全てがフラックスと溶融スラグの厚い層の下に隠れ、外部からは一切見えません。これが「サブマージ」状態です。この状態こそが、サブマージアーク溶接のあらゆる利点の源泉となります。

フラックスの多面的な工学的役割

サブマージアーク溶接において、フラックスは単なる「覆い」ではありません。それは、アークの安定、溶融金属の保護、そして品質の確保という、複数の極めて重要な工学的役割を同時に果たす、高度な化学材料です。

• 遮蔽作用: 溶融スラグが溶融池の表面を、未溶融のフラックスがアーク空間全体を覆うことで、高温の金属が、大気中の酸素や窒素と反応するのを完璧に防ぎます。これにより、酸化物や窒化物の混入による、溶接部の脆化やブローホールの発生を根本的に防止します。
• アーク安定作用: 溶融したスラグは、電気伝導性を持ちます。このスラグの層が、アークを安定させ、特に1000アンペアを超えるような大電流でも、アークが集中し、安定して持続することを可能にします。
• 冶金的作用: これがフラックスの最も高度な機能です。フラックスには、ケイ素やマンガンといった脱酸剤や、合金元素が含まれています。
  1. 脱酸精錬: 溶接プロセス中に不可避的に発生する酸化物を、フラックス中の脱酸剤が還元し、無害なスラグとして浮上・除去します。
  2. 合金添加: ワイヤだけでは不足する合金元素（マンガン、モリブデン、ニッケルなど）を、フラックス側から溶融池に添加し、溶接金属の強度や靭性を、母材と同等以上に制御することが可能です。
• ビード形成と熱的制御: 溶融スラグは、溶接金属の形状を整える「鋳型」として機能し、滑らかで均一な溶接ビードを形成します。さらに、凝固したスラグは、溶接部全体を覆う断熱ブランケットのように働き、溶接部が徐冷される効果を生み出します。このゆっくりとした冷却が、急冷による硬くてもろい組織の生成を抑制し、強靭な溶接金属組織を得る上で決定的な役割を果たします。

工学的な特徴：長所と短所

長所

• 圧倒的な高能率: アークが完全にシールドされているため、MAG溶接などではアークが不安定になる600アンペアを超えるような大電流、時には2000アンペア級の電流を使用できます。これにより、ワイヤの溶融速度（溶着速度）が極めて速く、厚い板でも、少ないパス回数で高速に溶接を完了できます。
• 深い溶け込み: 大電流による高いアークエネルギーが、母材の深くまで熱を届けるため、非常に深い溶け込みが得られます。これにより、開先加工を簡略化したり、厚板の完全溶け込み溶接を確実に行ったりすることができます。
• 極めて高い溶接品質: フラックスによる完璧なシールドと、スラグによる冶金的精錬、そして徐冷効果により、欠陥が少なく、機械的性質（特に靭性）に優れた、非常に信頼性の高い接合部が得られます。
• 優れた作業環境: アークがフラックスの下に隠れているため、TIG溶接やMAG溶接で発生するアーク光（有害な紫外線・可視光線）が一切発生しません。また、溶接ヒュームやスパッタの発生も最小限に抑えられ、作業環境が劇的に改善されます。

短所

• 溶接姿勢の制限: 粒状のフラックスを重力によって継手部分に保持する必要があるため、溶接姿勢は下向き、または水平すみ肉に限定されます。立向きや上向きの溶接は不可能です。
• 不可視のアーク: 溶接工は、アークや溶融池を直接見ることができません。そのため、溶接が狙い通りの位置で行われているかを視認できず、正確なセットアップと、ワイヤの狙いをガイドする装置が不可欠となります。
• フラックスの管理: フラックスの供給と、溶接後にスラグ化したフラックスの除去・回収という、付帯的な作業と設備が必要です。また、フラックスは吸湿しやすいため、その保管・乾燥管理が品質維持に重要です。

装置構成と自動化

サブマージアーク溶接は、その特性上、手作業で行われることは稀であり、その能力は自動化によって最大限に発揮されます。

• 電源: 大電流を安定して供給でき、高い使用率に耐える、堅牢な溶接電源が用いられます。
• 溶接ヘッド: ワイヤの送給、通電、そしてフラックスの散布を一体で行う、自動化の心臓部です。
• 走行台車: 溶接ヘッドを搭載し、レールやガイドに沿って、設定された一定の速度で溶接線を移動させます。
• フラックス供給・回収装置: ホッパーから新しいフラックスを供給し、溶接後に溶け残ったフラックスを、真空などで吸引・回収して再利用します。

主な応用分野

これらの特徴から、サブマージアーク溶接は、特に「厚板」の「長い直線」または「円周」の継手を、「高能率」かつ「高品質」に接合する分野で、その独占的な地位を築いています。

• 造船: 船の甲板や船底外板といった、広大な鋼板の接合。
• 圧力容器・ボイラー: 厚板を円筒状に曲げた「胴体」の、長手方向および円周方向の継手溶接。
• 大径鋼管: ラインパイプや水道管など、鋼板をU字・O字にプレスして製造する鋼管のシーム溶接。
• 橋梁・建築: H形鋼のフランジとウェブの組み立て溶接、橋桁のボックスセクションの製造。

まとめ

サブマージアーク溶接は、粒状のフラックスという媒体を巧みに利用し、アーク溶接のエネルギー効率と品質を、極限まで高めた接合技術です。その本質は、アークのエネルギーをフラックスの層で「封じ込める」ことで、熱効率を高め、同時に、そのフラックスに冶金的な「精錬」の役割を持たせるという、極めて合理的なエンジニアリングにあります。

溶接姿勢に制約があるという欠点はあるものの、それが許容される下向き溶接において、厚板を高速かつ高品質に接合する能力は、他のいかなる溶接法をも凌駕します。サブマージアーク溶接は、目に見えないアークの力で、現代の巨大なインフラストラクチャーと重工業の骨格を、静かに、そして力強く築き上げているのです。

この「絞り込まれたアーク」すなわちプラズマアークは、TIG溶接のアークとは比較にならないほどの高いエネルギー密度と、強力な指向性を持ちます。この特性により、プラズマ溶接は、TIG溶接の高品質性を維持しつつ、レーザー溶接や電子ビーム溶接のような、深い溶け込みと高速な溶接を可能にする、先進的な接合技術です。

プラズマアークの生成原理：サーマルピンチ効果

プラズマ溶接の特徴は、サーマルピンチ効果と呼ばれる物理現象によって、アークの性質を制御している点にあります。

TIG溶接との違い

TIG溶接では、タングステン電極がシールドガスノズルから露出しており、アークは電極と母材との間で、釣鐘状に自由に広がります。

一方、プラズマ溶接のトーチは、二重のガス流路を持つ、遥かに複雑な構造をしています。

1. 電極の配置: タングステン電極は、トーチ本体の奥深くに後退して配置されています。
2. プラズマガス（オリフィスガス）: 電極の周囲を取り囲むように、アルゴンなどのガスが流れます。このガスが、アークを形成する中心のガス流となります。
3. 絞り込みノズル: 電極の前方には、中心に小さな穴（オリフィス）が設けられた、水冷式の銅ノズルが配置されています。プラズマガスとアークは、この狭い穴を強制的に通過させられます。
4. シールドガス: 絞り込みノズルのさらに外側には、TIG溶接と同様に、溶融池を大気から保護するためのシールドガス（アルゴンなど）が流れる、第二のノズルが設けられています。

アークの絞り込み（サーマルピンチ）

この構造によって、アークは二段階で絞り込まれます。

• 機械的ピンチ: まず、アークは狭いオリフィスを通過する際に、物理的に細く束ねられます。
• 熱的ピンチ: さらに重要なのが、サーマルピンチ効果です。オリフィスを通過するアークの外周部は、強制的に水冷されている銅ノズル壁に接触し、冷却されます。気体は冷却されると電気伝導性を失うため、電流は、冷却されにくいアークの中心部へと、より集中しようとします。

この自己集束的な作用により、アークは極めて細く、エネルギー密度が著しく高い、円筒状のプラズマジェットへと変貌します。このプラズマアークは、TIGアークの数倍の温度と、数倍から数十倍のエネルギー密度を持ち、鋼材を容易に貫通するほどの強力な指向性と力強さを獲得します。

プラズマアークの起動：二段階のアーク移行

プラズマ溶接のアークは、電極がノズル内部に隠れているため、TIG溶接のように母材に電極を接触させて起動することができません。そのため、以下のような二段階の起動プロセスを踏みます。

1. パイロットアーク: まず、高周波を印加することで、トーチ内部の電極と絞り込みノズルとの間で、低電流のアークを発生させます。これは、母材を介さない「非移行式アーク」であり、プラズマガスを電離させて、トーチの準備状態を整えるためのものです。
2. メインアーク（移行アーク）: このパイロットアークを発生させた状態でトーチを母材に近づけると、電離したプラズマガスを導電路として、電極と母材との間に、より強力なメインアークが移行します。このメインアークが、実際の溶接を行う「移行式アーク」です。

主要な溶接モード

プラズマ溶接は、その電流値とプラズマガスの流量を調整することで、全く異なる三つのモードを使い分けることができます。

1. マイクロプラズマモード

電流値を0.1アンペアから15アンペア程度の極低電流域で使用するモードです。この領域では、TIG溶接ではアークが不安定になり、維持することすら困難ですが、プラズマ溶接は、その拘束されたアークにより、極めて安定した微小アークを維持できます。

このため、厚さ0.1ミリメートル以下の金属箔や、医療用器具、精密な金網の接合など、TIG溶接では入熱が大きすぎて溶け落ちてしまうような、極めて薄い部材の精密溶接を可能にします。

2. メルトインモード（溶融モード）

電流値を15アンペアから100アンペア程度の中電流域で使用し、母材を貫通させずに溶融させるモードです。その振る舞いはTIG溶接に似ていますが、アークがより集束しているため、TIG溶接よりも高速で、かつ、狭いビード幅での溶接が可能です。

3. キーホールモード（貫通モード）

電流値を100アンペア以上の高電流域で使用し、プラズマ溶接の真価を最も発揮させるモードです。

プラズマアークが持つ高い運動エネルギーと圧力は、TIG溶接のように単に母材を表面から溶かすだけではありません。それは、溶融池に突き刺さり、溶融金属を物理的に押し開け、母材を完全に貫通する小穴を形成します。これをキーホール（鍵穴）と呼びます。

溶接トーチが前進すると、このキーホールも共に移動します。キーホールの周囲で溶けた金属は、表面張力によってキーホールの後方へと流れ込み、そこで冷却・凝固して、溶接ビードを形成します。

このキーホール溶接は、工学的に以下の絶大な利点をもたらします。

• 完全な溶け込み: アークが物理的に裏側まで貫通するため、母材の裏側まで完全に溶け込んだ、極めて信頼性の高い溶接部が保証されます。
• 高アスペクト比: 溶接ビードは、幅が狭く、深さが深い、高アスペクト比の形状となります。
• 高能率: アーク溶接では、厚板を溶接する際、V字型の開先を設け、何度も溶接を重ねる「多層盛り」が必要です。しかし、キーホールモードを用いれば、例えば厚さ6ミリメートルから10ミリメートル程度のステンレス鋼であっても、開先なしで、一回のパス（ワンパス）で完全な溶け込み溶接を完了させることが可能です。

プラズマ溶接の工学的特徴

TIG溶接に対する優位点

• 電極の保護: TIG溶接では、電極が露出しているため、溶融池との接触による電極の消耗や汚損が頻繁に起こり、作業の中断と電極の再研磨が必要でした。プラズマ溶接では、電極がノズルの奥に後退しているため、母材と接触することがなく、電極の消耗が極めて少ないです。これにより、長時間の安定した自動溶接が可能となり、タングステンが溶接金属に混入するリスクも最小限に抑えられます。
• アークの安定性: プラズマアークは、ガス流によって強制的に直進させられるため、TIGアークよりも指向性が強く、安定しています。これにより、TIG溶接では厳密な管理が必要な、電極と母材との距離（アーク長）が多少変動しても、溶け込みの深さが変化しにくいという、優れた制御性を持ちます。
• 高い生産性: キーホールモードによるワンパス溶接は、TIG溶接に比べて、遥かに高速な溶接を可能にします。

欠点と制約

• 装置の複雑さとコスト: トーチの構造が複雑で、水冷式のノズルや、二系統のガス供給系、そして専用の電源装置が必要となるため、TIG溶接に比べて、設備コストが大幅に高くなります。
• トーチのサイズ: 絞り込みノズルとシールドノズルという二重構造を持つため、トーチがTIG溶接よりも大型化します。これにより、狭い隅肉部や、奥まった場所へのアクセス性が悪くなるという制約があります。
• キーホール溶接の姿勢制限: キーホール溶接は、溶融金属の重力による落下を防ぐため、下向き姿勢での溶接が基本となり、立向きや上向き姿勢での施工は困難です。

応用分野

これらの特徴から、プラズマ溶接は、TIG溶接の品質を維持しつつ、より高い生産性や、より深い溶け込みが要求される、高付加価値な分野で採用されています。

• 航空宇宙・原子力産業: チタン合金やニッケル基超合金、ステンレス鋼といった、高品質な接合が求められる材料で、信頼性の高いキーホール溶接が求められる分野。特に、パイプや圧力容器の自動溶接に多用されます。
• 精密板金・医療機器: マイクロプラズマモードによる、ステンレス鋼の薄板（フォイル）や、医療用器具の精密接合。
• 金型・工具の補修: プラズマ粉体溶接（PTA）と呼ばれる、プラズマアーク中に金属粉末を供給し、表面に耐摩耗性の高い肉盛り層を形成する技術にも応用されています。

まとめ

プラズマ溶接は、TIG溶接をベースとしながら、アークをノズルで強制的に絞り込むという、独創的な工学的アプローチによって、アークのエネルギー密度と指向性を飛躍的に高めた溶接技術です。

その最大の功績は、アーク溶接でありながら、レーザーや電子ビームのような高エネルギー密度ビーム溶接の領域である「キーホール溶接」を可能にした点にあります。電極を汚損から守る構造的な信頼性と、0.1アンペアの微小電流から、厚板をワンパスで貫通させる大電流までをカバーする、その圧倒的なダイナミックレンジ。プラズマ溶接は、TIG溶接の精密さと、高能率溶接の生産性を両立させる、強力で洗練された接合ソリューションなのです。

MAG溶接の工学的解説

MAG溶接は、GMAW（ガスメタルアーク溶接）の一形態であり、その名称はMetal Active Gasの頭文字に由来します。これは、アーク溶接の中でも、消耗品であるワイヤ電極が自動的に供給される半自動溶接に分類され、シールドガスとして活性ガスを用いることを最大の特徴とします。

MAG溶接は、その圧倒的な作業効率と経済性から、鉄鋼材料、特に軟鋼や低合金鋼の接合において、TIG溶接や被覆アーク溶接を遥かに凌駕する、現代の製造業における最も中心的で不可欠な接合技術です。自動車、建設機械、造船、橋梁といった、あらゆる鉄骨構造物の製造現場で、その主力の座を占めています。

装置構成と基本原理

MAG溶接システムは、主に以下の四つの要素で構成されます。

1. 溶接電源: MAG溶接では、アーク長を自己制御するために、定電圧（CV）特性を持つ直流電源がほぼ必須となります。
2. ワイヤ送給装置: 溶接ワイヤを、設定された一定の速度で、溶接トーチへと送り出す装置です。
3. 溶接トーチ: 作業者が手に持つ部分であり、ワイヤ、シールドガス、そして溶接電流の三つを、加工点に集中させる役割を担います。
4. シールドガス供給系: ガスボンベ、流量計、そしてガスホースからなります。

作動原理は、「定電圧電源」と「定速ワイヤ送給」の組み合わせによる、アーク長の自己調節機能に基づいています。もしトーチが母材に近づきアーク長が短くなると、抵抗が減って電流が急激に増加し、ワイヤの溶ける速度が送給速度を上回るため、ワイヤが後退してアーク長は元に戻ろうとします。逆にトーチが離れると、電流が減少してワイヤの溶ける速度が落ち、アーク長は短くなります。この自動調整機能により、作業者はアーク長を厳密に管理する必要がなく、溶接作業に集中できるため、高い作業効率が実現されます。

「活性ガス」の工学的な役割

MAG溶接を、アルゴンなどの不活性ガスを用いるMIG溶接から区別する、最も重要な要素が活性ガスの利用です。MAG溶接で用いられるガスは、主に以下の二種類です。

• 100% 炭酸ガス (CO₂)
• アルゴンと炭酸ガスの混合ガス (例: Ar 80% + CO₂ 20%)

これらのガスは、アークの高温下で、溶融した金属と化学的に、あるいは物理的に相互作用します。

1. 100% CO₂ガス（炭酸ガスアーク溶接）

純粋な炭酸ガスは、安価であるため、経済性を最優先する場合に用いられます。

• 熱的・物理的効果: CO₂は、アークの高温（摂氏1万度以上）で CO₂ ⇌ CO + O のように解離します。この解離反応は、アークの中心から大量の熱を奪い、アーク柱を細く、集束させます。これにより、電流密度が高くなり、MIG溶接に比べて溶け込みが深くなるという、鉄鋼の溶接において非常に有利な特徴が生まれます。
• 化学的効果: 解離によって生じた酸素（O）は、溶融池の表面張力を低下させ、溶融金属の「濡れ性」を向上させます。これにより、ビード（溶接部）が母材に滑らかになじみやすくなります。
• 欠点: アークがやや不安定になりやすく、溶滴の離脱が不規則になるため、スパッタ（溶接中に飛び散る金属粒）が多く発生する傾向があります。

2. アルゴン + CO₂ 混合ガス

現代のMAG溶接、特にロボットによる自動溶接では、この混合ガスが主流です。これは、アルゴンとCO₂の「良いとこ取り」をするための、工学的な最適解です。

• アルゴンの役割: アルゴンはイオン化しやすく、低い電圧でも安定したアーク放電を維持するのを助けます。これにより、アークが非常に安定し、スパッタの発生を劇的に抑制できます。
• CO₂の役割: 混合された少量のCO₂が、前述の「活性ガス」としての役割を果たします。すなわち、アークを適度に集束させて溶け込みを確保し、溶融池の表面張力を下げてビード形状を美しく整えます。

溶接ワイヤの化学：脱酸剤の役割

MAG溶接の工学的な核心は、「活性ガス」が引き起こす化学反応を、溶接ワイヤの成分によって、いかに制御するかにあります。

活性ガス、特にCO₂がアークで解離して生じる酸素（O）は、溶融池にとって「諸刃の剣」です。ビード形状を良くする一方で、もし放置すれば、溶融した鉄（Fe）と反応し、大量の酸化鉄（FeO）を生成します。この酸化鉄は、凝固する際に一酸化炭素（CO）ガスを放出し、溶接金属内部にブローホール（空洞）と呼ばれる致命的な欠陥を形成したり、溶接部を非常にもろくしたりします。

この問題を解決するために、MAG溶接で用いられる溶接ワイヤ（例: JIS規格 YGW12など）には、母材である鉄よりも、酸素と強く結びつく元素が、意図的に添加されています。それが、**ケイ素（Si）とマンガン（Mn）**です。

これらの元素は脱酸剤として機能します。

1. 溶融池に酸素が侵入すると、鉄よりも先に、ワイヤに含まれるSiとMnが酸素と反応します。 Si + 2O → SiO₂ （二酸化ケイ素） Mn + O → MnO （酸化マンガン）
2. 生成されたSiO₂やMnOは、溶融金属よりも比重が軽いため、溶融池の表面にスラグ（非金属介在物）として浮上します。
3. 酸素を奪われた溶融金属（溶接金属）は、清浄な状態のまま凝固し、ブローホールやもろさのない、強靭な接合部を形成します。

このように、MAG溶接とは、活性ガスが意図的に引き起こす「酸化」を、ワイヤに含まれる脱酸剤が「還元」するという、高度な冶金反応を、アークという極小の空間で瞬時に完結させる、洗練された化学プロセスなのです。

金属移行形態：溶滴の振る舞い

MAG溶接では、溶接電流や電圧、シールドガスの種類によって、溶融したワイヤ先端の金属（溶滴）が、母材の溶融池へと移行する形態が異なります。

• 短絡移行（ショートアーク）: 低電流・低電圧域で発生します。ワイヤ先端が溶融池に接触して「短絡」し、大電流が流れてワイヤがくびれて溶け落ち、アークが再発生する、というサイクルを毎秒数十回から百数十回繰り返します。入熱が小さく、スパッタも少ないため、薄板の溶接や、全姿勢での溶接（上向き、立向き）に最適です。
• グロビュラー移行: 中電流域、特にCO₂ガスで発生しやすい形態です。ワイヤ先端に、その直径よりも大きな溶滴が形成され、重力によって不規則に落下します。アークが不安定でスパッタが非常に多いため、通常は避けられます。
• スプレー移行: 高電流・高電圧域で、なおかつアルゴン比率の高い混合ガスを用いた場合にのみ発生します。ワイヤ先端から、微細な溶滴が、まるで霧吹きのように、連続的かつ安定して溶融池へと移行します。アークが極めて安定し、スパッタもほとんどなく、溶け込みも深いため、非常に高能率な溶接が可能です。ただし、入熱が大きいため、主に厚板の水平・下向き溶接に限られます。
• パルス移行: 電源装置のデジタル制御により、短絡移行とスプレー移行の利点を両立させたモードです。低い電流（ベース電流）と高い電流（ピーク電流）を高速で切り替えます。ピーク電流の瞬間に、スプレー移行を強制的に発生させて溶滴を飛ばし、ベース電流でアークを維持します。これにより、平均電流を低く抑えたまま、スプレー移行の安定性と低スパッタを実現でき、薄板から厚板まで、高品質な溶接が可能となります。

まとめ

MAG溶接は、単なる半自動のアーク溶接ではなく、その本質は、活性ガスと脱酸剤入りワイヤという、二つの化学的要素の精密なシナジーにあります。

活性ガスが、アークの物理的特性と溶融池の流動性を最適化し、同時に、その副作用である酸化を、ワイヤに含まれる脱酸剤が瞬時に浄化する。この巧妙な冶金学的バランスを、定電圧電源による安定したアーク制御で支えることにより、MAG溶接は、鉄鋼材料の接合において、他の追随を許さない高い生産性と信頼性を両立させています。自動車から橋梁まで、現代社会を支える鉄の構造物のほぼすべてが、このMAG溶接という、高度に制御された化学反応の産物によって組み上げられているのです。

爆発圧接の工学的解説

爆発圧接は、火薬が爆発する際に発生する、超高圧かつ超高速のエネルギーを利用して、金属同士を原子レベルで接合させる固相圧接技術の一種です。この技術の最大の特徴であり、工学的な存在意義は、溶融溶接（アーク溶接やレーザー溶接など）では接合が困難、あるいは不可能な、融点や熱膨張率が大きく異なる異種金属材料同士を、広面積にわたって強固に接合できる点にあります。

このプロセスは、母材を溶かすことなく、瞬時に金属結合を成立させるため、熱による材料の変質が極めて少ないという利点を持ちます。化学プラント用の大型クラッド鋼板の製造をはじめ、造船、電力、エレクトロニクス分野に至るまで、特殊な材料特性が求められる場面で不可欠な、ダイナミックで強力な接合ソリューションです。

接合の物理的原理：超高速衝突とジェッティング

爆発圧接の核心は、金属を溶かす「熱」ではなく、運動エネルギーによる「衝突」にあります。接合は、マイクロ秒という、極めて短い時間の中で起こる、制御された物理現象の連鎖によって成立します。

基本構成

爆発圧接は、主に以下の要素で構成されます。

1. 母材プレート: 土台となる、静止した状態の金属板です。
2. フライヤプレート: 母材プレートの上に重ねる、接合したい金属板です。「合わせ材」とも呼ばれます。
3. スタンドオフ: 母材プレートとフライヤプレートの間に、意図的に設けられた、精密に管理されたわずかな隙間です。この隙間は、フライヤプレートが衝突までに十分な速度まで加速するための助走距離として、不可欠な役割を担います。
4. 爆薬: フライヤプレートの上に均一に敷き詰められる、火薬です。

瞬時の接合メカニズム

爆発圧接のプロセスは、以下のステップで進行します。

1. 起爆: 通常、敷き詰められた爆薬の一端から起爆させます。
2. 爆ごう波の伝播: 爆轟波（デトネーション・ウェーブ）が、爆薬の層を、秒速数千メートルという猛烈な速度で伝播していきます。
3. フライヤプレートの加速: 爆轟波の直下では、爆発によって発生した超高圧のガスが、フライヤプレートを強烈に押し下げ、スタンドオフの空間を横切って、母材プレートに向かって加速させます。これにより、フライヤプレートは、母材プレートに対してある衝突角度を持って傾斜しながら、高速で衝突します。
4. 衝突点の前進: 爆轟波が伝播するにつれて、このフライヤプレートと母材プレートとの衝突点も、爆薬の伝播と同じ速度で、材料の端から端へと移動していきます。
5. ジェッティングの発生: この超高速の衝突点では、圧力は数ギガパスカルから数十ギガパスカルという、常識を遥かに超える超高圧状態に達します。この強大な圧力下では、金属はあたかも流体のように振る舞います。 この時、両方の金属プレートの最表面層（酸化皮膜、吸着ガス、汚れ、そしてごく薄い金属層自身）は、この超高圧によって、行き場を失い、衝突点の前方へと、高速のメタルジェットとして噴出されます。
6. 清浄新生面の圧着: このメタルジェットは、接合を妨げるあらゆる不純物（酸化物や汚染層）を、接合界面から完全に除去・排出する、究極の表面清浄化（クリーニング）の役割を果たします。 ジェットによって原子レベルで清浄化された「新生面」同士が、その直後、衝突による超高圧によって、互いの原子間引力が作用する距離（数オングストローム）まで強烈に押し付けられます。
7. 金属結合の成立: これにより、二つの金属間で電子が共有され、瞬時にして強固な金属結合が形成されます。この全プロセスは、母材のバルク（大部分）が溶融することなく、固体状態のまま進行します。

接合界面の特異な構造：波状模様

爆発圧接で得られた接合界面を顕微鏡で観察すると、多くの場合、規則的で美しい波状模様（Wavy Interface）が確認されます。これは、爆発圧接が正しく行われたことを示す、工学的に非常に興味深い特徴です。

この波状模様は、衝突点における金属の流動的な振る舞いによって形成されます。超高圧下で流体化した金属が、衝突によって渦を巻くように振動し、その軌跡が凝固することで、機械的なかみ合い（インターロッキング）を持つ、周期的な波形として記録されます。

この波状構造は、単純な平面で接合するよりも、接合面積を増大させ、さらに機械的な剪断抵抗を高める効果があり、接合強度を一層向上させる上で、有益な役割を果たします。

ただし、衝突エネルギーが過大になると、この波の渦の部分に、局所的な溶融と凝固が起こり、脆い金属間化合物が生成されることがあります。この金属間化合物の生成は、接合部の靭性を著しく低下させるため、爆薬の種類や量、スタンドオフ距離といったパラメータを精密に制御し、過度な溶融を避けることが、高品質な接合を得る上で極めて重要です。

工学的な特徴：長所と短所

長所

• 異種金属接合の王者: 溶融溶接では不可能な、チタンと鋼、アルミニウムと鋼、銅とステンレス鋼といった、融点、熱膨張率、結晶構造が全く異なる金属同士を、冶金的に強固に接合できます。
• 広面積の接合: 一度の爆発で、数平方メートルから数十平方メートルにも及ぶ、極めて広大な面積を、一度に接合することが可能です。
• 母材特性の維持: 接合界面で発生する熱は瞬時に拡散し、母材のバルク温度はほとんど上昇しません。そのため、熱処理によって得られた母材の機械的性質や、加工硬化による強度を、損なうことがありません。
• 高い接合強度: 接合界面は、母材と同等か、それ以上の強度を持つことが多く、極めて高い信頼性を示します。

短所

• 爆薬の使用: 爆発物を取り扱うため、厳格な安全管理、法規制の遵守、そして人里離れた専用の実施場所が必要です。これが、技術導入の最大の障壁となります。
• 騒音・振動: 爆発に伴い、強烈な騒音と地面の振動が発生するため、環境への配慮が必要です。
• 単純形状限定: 原理的に、平板や円筒といった、単純な形状の部材にしか適用できません。
• 母材の変形: 爆発の衝撃によって、母材、特に薄いプレートには、ある程度の変形や反りが生じるため、後工程での矯正が必要となる場合があります。

主な応用分野

爆発圧接のユニークな特性は、特に、高機能材料と一般構造材料の「良いとこ取り」が求められる、重化学工業で活かされています。

• クラッド鋼板の製造: これが爆発圧接の最大の用途です。
  • 化学プラント: 高圧に耐える強度を持つ安価な炭素鋼の大型タンクや反応容器の、内面のみに、耐食性に優れたチタン、ジルコニウム、ステンレス鋼などを張り合わせる。
  • 石油精製プラント: 高温・高圧の腐食環境に耐えるため、鋼にニッケル合金（ハステロイなど）を張り合わせる。
• 遷移継手（トランジション・ジョイント）: 異なる金属の配管や部材を接続するための中継ぎ手として利用されます。
  • 造船: 船体を軽量化するため、鋼鉄製の甲板と、アルミニウム製の上部構造物を接合する際に、爆発圧接で作られた「鋼-アルミニウム」の遷移継手が用いられます。
  • 極低温・電力分野: 超電導機器などで、極低温特性に優れたステンレス鋼の配管と、熱伝導性に優れたアルミニウムや銅の部材を接続するために使用されます。
• その他: 海水淡水化プラントの熱交換器の管板、異種金属を用いた硬貨の製造など。

まとめ

爆発圧接は、爆薬の制御されたエネルギーを用いて、金属表面の不純物をジェットとして排除し、露出した清浄な新生面同士を、超高圧下で瞬時に原子間結合させる、究極の固相圧接技術です。

そのプロセスはダイナミックで、取り扱いには多大な困難を伴いますが、それと引き換えに、「溶融不可能な異種金属を、広面積に、母材を痛めることなく接合する」という、他のいかなる工法でも達成できない、唯一無二の価値を提供します。現代の過酷な化学プラントやエネルギー産業の基盤は、この爆発圧接という、強力で洗練されたエンジニアリングによって支えられているのです。

スポット溶接が、電極の先端形状によって電流集中を図るのに対し、プロジェクション溶接は、部品自身に設けられた突起がその役割を担います。この原理的な違いが、プロジェクション溶接に、スポット溶接にはない多くの利点をもたらします。

溶接の原理：突起による電流と圧力の集中

プロジェクション溶接の物理的な原理も、スポット溶接と同様に、ジュール熱（Q = I² × R × t）による抵抗発熱に基づいています。しかし、その熱が発生する場所が、部品に設けられた突起によって、極めて精密にコントロールされます。

1. 初期接触と加圧: まず、突起が設けられた部品と、相手側の部品を重ね合わせ、上下から平面状の電極で加圧します。この時点では、部品同士の接触は、突起の先端部という、非常に小さな面積でのみ起こっています。
2. 電流集中と発熱: 次に、電極間に大電流を流します。電流は、この狭い接触面積を通らざるを得ないため、突起部分の電流密度は極めて高くなります。また、接触面積が小さいため、接触抵抗も非常に高くなります。ジュール熱の法則（Q = I²Rt）に従い、電流の二乗と抵抗に比例して、突起部分には瞬時に、かつ集中的に、莫大な熱が発生します。
3. 突起の圧潰とナゲット形成: 発生した熱によって、突起は急速に加熱され、軟化・溶融します。同時に、外部から加えられている圧力によって、突起は押し潰され（圧潰し）、相手側の部品にくい込みます。この過程で、両部品の界面には、スポット溶接と同様のナゲットと呼ばれる溶融金属塊が形成されます。
4. 凝固と接合完了: 通電を停止した後も、加圧はしばらく維持されます。この間にナゲットが冷却・凝固し、強固な接合部が形成されます。突起は完全に押し潰され、接合後の表面には、スポット溶接のような大きなくぼみ（圧痕）はほとんど残りません。

工学的な特徴と長所

この突起を利用した原理は、多くの優れた工学的利点をもたらします。

• 複数点同時溶接: 部品に複数の突起を設けておけば、一回の加圧・通電サイクルで、同時に多数の箇所を溶接することが可能です。これにより、生産性は飛躍的に向上します。ナット溶接などがこの典型例です。
• 電極寿命の向上: スポット溶接では、電極の先端という狭い面積に電流と圧力が集中するため、電極の摩耗が激しく、頻繁なメンテナンスが必要です。一方、プロジェクション溶接では、電流集中は部品側の突起が担うため、電極は比較的広い面積で部品に接触します。これにより、電極にかかる負担が大幅に軽減され、電極の寿命が格段に長くなります。
• 異種板厚の溶接: 厚さの異なる板同士を溶接する場合、スポット溶接では熱バランスを取るのが困難ですが、プロジェクション溶接では、厚い方の板に突起を設けることで、熱の発生を厚板側に集中させ、良好な溶接を容易に行うことができます。
• 精密な溶接位置: 溶接される位置は、突起が設けられた位置によって正確に決まるため、高い位置精度での接合が可能です。
• 美しい仕上がり: 突起が押し潰されることで接合が行われるため、電極による表面の圧痕が小さく、外観品質に優れます。

突起の設計と種類

プロジェクション溶接の品質は、突起の形状と寸法の適切な設計に大きく依存します。突起が高すぎたり低すぎたり、あるいは形状が不均一だったりすると、安定した溶接品質を得ることはできません。

突起は、プレス加工によって、部品の製造と同時に形成されることが一般的です。その形状には、以下のような種類があります。

• エンボスプロジェクション: 板材の一部を、円形や角形に、浅く絞り出すようにして形成する、最も一般的な突起です。
• ダボプロジェクション: 比較的小さな部品で、突起そのものが位置決めの役割も兼ねる場合などに用いられます。
• リングプロジェクション: 円周状に連続した突起を設け、気密性が必要な箇所などの線状接合に用いられます。

応用分野

プロジェクション溶接は、その高い生産性と信頼性から、特に大量生産される工業製品の組み立てに広く利用されています。

• ナット・ボルトの溶接: 板金部品に、ねじ止め用のナットやボルトを固定する、最も代表的な用途です。ナットには、溶接用に特殊な形状の突起があらかじめ設けられています。🔩
• 電気・電子部品: センサーの端子や、リレーの接点、モーターの整流子とコイルの接続など、小型部品の精密な接合。
• その他: 自動車部品（クロスメンバー、ブレーキ部品）、ワイヤーメッシュの交点、熱交換器のフィンとチューブの接合など。

まとめ

プロジェクション溶接は、部品自身に設けられた突起という「仕掛け」を利用して、抵抗溶接のエネルギーを、狙った場所に、精密かつ効率的に集中させる、巧妙な接合技術です。

その本質は、スポット溶接の原理を応用しながら、複数点同時溶接による生産性の向上と、電極寿命の延長によるコスト削減、そして美しい仕上がりという、多くの実用的な利点を実現した点にあります。自動車の組み立てラインで、火花を散らしながら次々とナットを固定していくロボットアームの姿は、まさにこのプロジェクション溶接技術が、現代の大量生産を力強く支えている象徴と言えるでしょう。

自動車の燃料タンクやマフラー、ドラム缶、石油ストーブのタンク、そして缶詰の缶など、気密性や水密性が求められる容器状の製品製造において、この技術は不可欠な役割を果たしています。

基本原理とジュール熱の制御

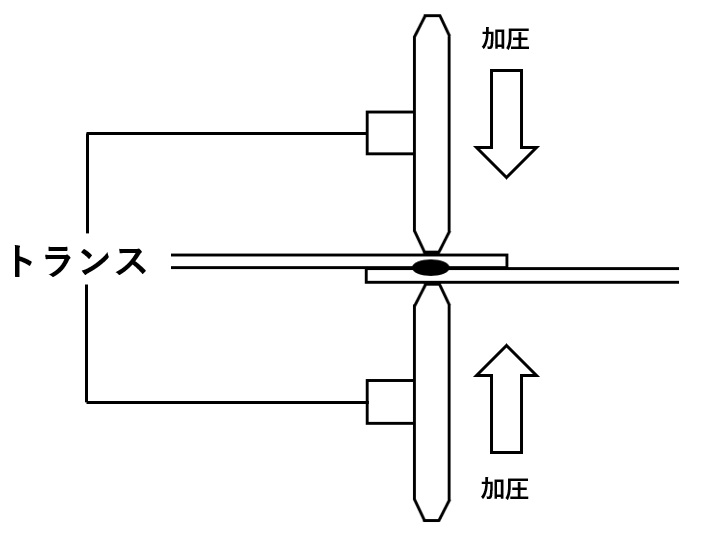

シーム溶接の物理的な基礎は、スポット溶接と同様にジュールの法則に基づいています。

接触抵抗と発熱

金属板同士を重ね合わせ、上下から銅合金製の円盤電極、すなわち電極輪で挟み込みます。ここに大電流を流すと、電気抵抗が最も高い部分、つまり金属板同士の接触面で集中的に発熱が起こります。この熱によって金属が溶融し、ナゲットと呼ばれる碁石状の溶融凝固部が形成されます。 シーム溶接の最大の特徴は、電極が回転しながら移動することにあります。これにより、発生したナゲットが冷え固まる前に次のナゲットがその一部に重なるように形成されます。このナゲットの重なり合いを連続させることで、気体や液体が通過できない完全なシール状態を作り出します。

分流現象 シャント効果

技術的な観点から、シーム溶接がスポット溶接と決定的に異なる点は、分流現象への考慮が必要なことです。 スポット溶接では単独の点を溶接しますが、シーム溶接では直前に溶接した箇所がすでに金属的に結合しており、電気の良導体となっています。そのため、次に流そうとする電流の一部が、溶接しようとしている箇所ではなく、すでに溶接された後方の部分へ漏れて流れてしまいます。これを無効分流あるいはシャント電流と呼びます。

この分流によって、実際に溶接に寄与する有効電流が減少してしまいます。したがって、シーム溶接ではスポット溶接に比べて、およそ1.5倍から2倍程度の大きな電流を投入する必要があります。このエネルギー効率と発熱制御のバランスが、プロセス設計における重要な課題となります。

通電方式とナゲット形成の制御

連続的に移動する電極に対して、どのように電流を流すかによって、溶接の品質と特性が変化します。

断続通電方式

最も一般的に用いられるのが断続通電です。電極輪は一定速度で回転し続けますが、電流はずっと流しっぱなしではありません。電流を流す通電時間（ヒートタイム）と、電流を止める休止時間（クールタイム）を交互に繰り返します。 このオンとオフのサイクルにより、個々のナゲットが形成されます。休止時間は、電極や被溶接材の過熱を防ぎ、加圧力を維持したまま冷却して凝固を促進する役割を果たします。 ナゲット同士の重なり具合は、電極の回転速度と通電サイクルの同期によって決定されます。気密性を確保するためには、通常、ナゲット径の30パーセント以上の重なりが必要とされます。逆に、重なりをなくして間隔を空ければ、連続的な点溶接であるロールスポット溶接となり、仮止めや歪みを抑えたい場合に利用されます。

連続通電方式

電流を遮断せずに連続的に流し続ける方式です。連続的なビードが形成されるため、高速溶接が可能ですが、熱が蓄積しやすく、板表面が過熱して焼けや歪みが発生しやすくなります。そのため、薄板の高速溶接など、限られた用途で採用されます。近年では、インバータ制御電源の進化により、極めて短い周期での制御が可能となり、断続通電でも連続通電に近い滑らかな溶接が可能になっています。

マッシュシーム溶接と特殊プロセス

通常のシーム溶接は、板を重ね合わせたラップシーム溶接と呼ばれますが、これには接合部に板厚の2倍の段差ができるという欠点があります。これを解消する高度な技術がマッシュシーム溶接です。

塑性流動による段差解消

マッシュシーム溶接では、板の重ね代を板厚の1.5倍程度と極めて小さく設定します。溶接時には、通常のシーム溶接よりも高い加圧力と電流を加えながら、幅の広い平坦な電極輪でこの重ね合わせ部を押し潰します。 「マッシュ」とは「すり潰す」という意味であり、溶融に近い状態の金属を塑性流動させ、段差を押し均しながら接合します。結果として、接合部の板厚は母材の1.2倍から1.5倍程度まで薄くなり、段差の少ないフラットな仕上がりとなります。

この技術は、家電製品の外板や自動車のボディパネルなど、溶接後の美観が求められる箇所や、他の部品との干渉を避けたい箇所で多用されます。また、鉄鋼業界の連続コイル処理ラインにおいて、コイルの尾端と次のコイルの先端を繋ぐ際にも、次工程のロールを傷めない平滑な継ぎ手として利用されます。

バットシーム溶接

板の端面同士を突き合わせて溶接する方式です。主に鋼管製造、いわゆる電縫管（ERW管）の製造プロセスで用いられます。帯状の鋼板をロール成形して円筒状にし、その合わせ目に高周波電流を流して加熱、加圧ローラーで圧接します。原理的にはシーム溶接の親戚にあたりますが、電極輪を使わずに誘導加熱や接触通電を用いる点で設備構成が異なります。

電極輪の材料と管理技術

シーム溶接機において、電極輪は電流を供給するコンタクトチップであり、圧力を伝えるプレス治具であり、そして熱を奪うヒートシンクでもあります。この過酷な役割を担う電極の管理が、品質安定の鍵を握ります。

電極材料の選定

電極輪には、高い電気伝導度と熱伝導度、そして高温下でも変形しにくい強度が求められます。一般的には、クロム銅やジルコニウム銅などの析出硬化型銅合金が使用されます。被溶接材がステンレス鋼や耐熱鋼のように強度が高く電気抵抗も高い場合は、より硬度の高いベリリウム銅などが選定されることもあります。

冷却システム

連続的な大電流による発熱から電極と機械を守るため、強力な冷却が不可欠です。 最も一般的なのは外部注水冷却で、溶接点と電極に直接冷却水をかけます。冷却効率は高いですが、ワークが濡れるため、錆や汚れの問題があります。 一方、内部水冷方式は、電極輪の内部や軸受部分に冷却水を通す構造です。ワークを濡らさずに済みますが、構造が複雑になり、溶接点への直接的な冷却効果は劣ります。用途に応じてこれらを使い分け、あるいは併用します。

電極の摩耗とドレッシング

数千メートルもの溶接を行うと、電極輪の表面は摩耗し、変形し、汚れが付着します。電極の接触幅が広がると、電流密度が低下して溶接不良を引き起こします。 これを防ぐため、多くのシーム溶接機には、溶接中に常に電極輪の側面や外周をバイトで切削し、形状を整える整形機構、いわゆるナール駆動方式やフリクション駆動方式が備わっています。これにより、常に清浄で一定の形状を持った電極面で溶接を行うことが可能となります。

被溶接材による挙動の違い

シーム溶接の難易度は、材料の物理的特性によって劇的に変化します。

軟鋼

最も溶接しやすい材料です。適度な電気抵抗と広い塑性温度域を持つため、条件設定の許容範囲が広く、安定した気密溶接が可能です。

亜鉛めっき鋼板

自動車の燃料タンクなどで多用されますが、難易度は高い材料です。表面の亜鉛は融点が低く（約420度）、溶接熱で瞬時に蒸発したり、電極輪に付着して銅と合金化し、黄銅層を形成したりします。 電極表面が汚染されると接触抵抗が変化し、異常発熱や表面割れの原因となります。そのため、断続通電の休止時間を長めに取って冷却を強化したり、電極のドレッシングを頻繁に行ったりする対策が必要です。

ステンレス鋼

電気抵抗が高く熱伝導率が低いため、発熱効率は非常に良い材料です。しかし、熱膨張係数が大きいため、溶接熱による歪みが大きくなる傾向があります。また、溶融部の冷却過程で収縮巣（ブローホール）が発生しやすく、これがリークの原因となることがあります。加圧力を高めに設定し、凝固時の収縮を抑え込む技術が必要です。

アルミニウム合金

最もシーム溶接が困難な材料の一つです。電気抵抗が極めて低く熱伝導率が高いため、熱がすぐに逃げてしまい、ナゲットを作るために莫大な電流が必要です。さらに、表面の強固な酸化被膜が絶縁体として作用し、不安定な発熱の原因となります。電極へのアルミニウム凝着も激しいため、特殊な研磨機構や電源制御が不可欠です。

品質保証と欠陥のメカニズム

シーム溶接の目的は「漏れないこと」であるため、品質評価は厳格に行われます。

一般的な欠陥

• 溶け込み不足: 電流不足や速度過多により、ナゲットが十分に成長せず、接合界面が繋がっていない状態です。
• 散り（スパッタ）: 電流過大や加圧不足により、溶融金属が極間から外部へ飛び出す現象です。内部に空洞ができたり、表面が汚れたりします。
• 表面割れ: 過度な入熱や冷却不足、あるいは低融点金属の粒界侵入によって、ビード表面や熱影響部に亀裂が入る現象です。

検査方法

全数検査としては、製品内部に空気を加圧注入して水没させ、気泡の有無を確認する気密試験や、ヘリウムガスを用いたリークテストが行われます。 抜き取り検査では、溶接部を切断して断面のマクロ組織観察を行い、ナゲットの重なり具合や内部欠陥の有無を確認します。また、タガネを打ち込んで母材が破断するかどうかを確認する破壊試験も行われます。

シーム溶接の機械構造的特徴

シーム溶接機は、その構造においても高い剛性と精度が求められます。

加圧機構

電極輪を通じて数千ニュートンから数万ニュートンの力を安定して加える必要があります。エアシリンダーや油圧シリンダーが用いられますが、近年ではサーボモーターを用いた電動加圧方式が増えています。電動式は、溶接中の電極の沈み込みに合わせて追従制御ができるため、散りの発生を抑え、安定したナゲット形成に寄与します。

通電軸受

回転する電極輪へ、数千アンペアから数万アンペアの大電流を供給するための特殊な機構です。銀ブラシや水銀接点、あるいは特殊な導電性グリースを用いたすべり軸受構造が採用されます。ここの接触抵抗が増大すると、発熱による焼き付きや電力損失が発生するため、定期的なメンテナンスが必須となる重要保安部品です。

自動車のボディ生産から、スマートフォンの内部にある微細な電子部品の接合まで、現代の最先端のものづくりにおいて、その応用範囲は急速に拡大しています。

溶接の原理：二つの溶融モード

レーザー溶接のプロセスは、材料に照射されるレーザー光のエネルギー密度によって、全く性質の異なる二つの溶融モードに大別されます。

1. 熱伝導型溶接

比較的低いエネルギー密度でレーザー光を照射した場合、その熱は材料の表面でのみ吸収され、そこから熱伝導によって、内部へと伝わっていきます。これにより、材料の表面に、お椀を伏せたような、幅が広く、深さが浅い溶融池が形成されます。溶融池が冷えて固まることで、接合が完了します。

この熱伝導型溶接は、TIG溶接のように、入熱を精密にコントロールでき、滑らかで美しい溶接ビードが得られるため、薄板の突合せ溶接や、外観品質が要求される箇所の溶接に用いられます。

2. キーホール型溶接

エネルギー密度をさらに高めていくと、溶接のメカニズムは劇的に変化します。照射された点では、材料はもはや単に溶けるだけでなく、瞬時に蒸発を始めます。この蒸気の圧力（蒸気圧）が、溶融した金属を押し開け、材料の深さ方向に、あたかも鍵穴（キーホール）のような、細く深い空洞を形成します。

レーザー光は、このキーホールの内部に吸収されながら、さらに深部へと侵入していきます。キーホールの周囲の壁は、レーザーのエネルギーによって溶融した状態になっており、溶接が進行するにつれて、溶融金属はキーホールの後方へと回り込み、そこで冷却・凝固して、溶接部を形成します。

このキーホール型溶接は、レーザー光のエネルギーを、材料の深部まで直接届けることができるため、極めてアスペクト比の高い、すなわち幅が狭く、深さが深い溶け込み形状を実現します。これにより、厚い板でも、一度の照射（ワンパス）で、裏側まで完全に溶け込んだ、強固な接合部を、驚異的な速さで得ることが可能になります。現代の産業用レーザー溶接の多くは、このキーホール型溶接の原理を利用しています。

主な特徴と長所

このキーホール型溶接に代表されるレーザー溶接は、多くの優れた工学的利点を持ちます。

• 深い溶け込みと高速加工: キーホール効果により、厚板の高速溶接が可能です。アーク溶接では、複数回に分けて溶接しなければならなかった厚い部材も、レーザー溶接では一度で完了できるため、生産性は飛躍的に向上します。
• 低入熱と低ひずみ: レーザー溶接の最大の利点の一つです。エネルギーが極めて狭い領域に集中し、かつ、溶接速度が非常に速いため、母材全体に伝わる熱量（総入熱量）が、アーク溶接に比べて格段に少なくて済みます。これにより、熱による部品の変形や歪みを、最小限に抑えることができます。この特性は、精密な寸法精度が要求される部品の溶接において、絶大な効果を発揮します。
• 狭い溶接ビードと熱影響部: 溶け込む範囲が狭いため、溶接ビードの幅が非常に細く、また、溶接熱によって組織が変化する熱影響部（HAZ）の幅も極めて狭くなります。これにより、母材の持つ強度や性質の劣化を最小限に抑えることができます。
• 高い自由度と自動化適性: 近年主流となっているファイバーレーザーなどは、レーザー光を柔軟な光ファイバーケーブルで伝送できます。これにより、レーザーの発振器を離れた場所に設置し、ロボットアームの先端に取り付けた小型の加工ヘッドを、三次元的に自在に動かすことが可能になります。この特性が、ロボットによる複雑な形状の部品の全自動溶接を可能にしています。

溶接に用いられるレーザー

• ファイバーレーザー: 高いエネルギー変換効率と、優れたビーム品質、そして光ファイバーによる伝送の容易さから、現在、金属の溶接において最も広く使用されているレーザーです。
• YAGレーザー、ディスクレーザー: ファイバーレーザーと同様に、光ファイバーで伝送可能な固体レーザーで、高品質な溶接に用いられます。
• 炭酸ガスレーザー: 古くから利用されているガスレーザーで、特に厚板の溶接において、今なお重要な役割を担っています。

応用分野と工学的な要点

レーザー溶接は、その優れた特性から、様々な産業分野で革新をもたらしています。

• 自動車産業: 異なる厚さや材質の鋼板を、プレス加工の前にレーザーで溶接し、一枚の板にするテーラードブランク技術は、車体の軽量化と高剛性化を両立させるキーテクノロジーです。また、車体や部品の組立にも、その高速性と低ひずみ性が活かされています。
• 電気・電子分野: リチウムイオン電池のケースや、各種センサー、モーターのコアといった、熱に弱い精密部品の気密溶接に不可欠です。
• 航空宇宙・重工業: 特殊な合金の溶接や、高い接合強度が求められる構造物の製造に利用されます。

レーザー溶接を成功させるためには、レーザーの出力や焦点位置といったパラメータの精密な制御に加え、溶融池を大気から保護するためのシールドガスの適切な使用や、レーザー光の幅が狭いために、接合する部材同士の隙間管理が、極めて重要となります。

まとめ

レーザー溶接は、レーザー光という高品位なエネルギーを、極限まで絞り込むことで得られる、超高エネルギー密度を力の源とする、最先端の接合技術です。特に、キーホールという物理現象を利用することで、従来の溶接の常識を超える、深溶込み、高速、そして低ひずみという、理想的な加工を実現します。

より軽く、より強く、より精密な製品が求められる現代において、レーザー溶接は、その要求に応えるための最も強力なツールの一つです。デジタルデータに基づき、ロボットによって自在に操られる光の剣は、ものづくりの未来を、その根幹から変え続けているのです。

一般的なアーク溶接では、電極自身が溶けて溶接金属の一部となる消耗式の電極を用いますが、TIG溶接で用いるタングステン電極は、アーク放電の熱源となるだけで、基本的には溶融しません。この非消耗式電極を用いるという点が、TIG溶接に、他の溶接法にはない、卓越した精密性と高品質をもたらす、最も本質的な原理です。その仕上がりの美しさと信頼性の高さから、溶接の最高峰とも言える技術です。

溶接の原理

TIG溶接のプロセスは、アークの発生、母材の溶融、そしてシールドガスという、三つの基本要素で構成されます。

アークの発生と母材の溶融

まず、先端を鋭く研いだタングステン電極と、接合したい金属部材（母材）との間に、ごくわずかな隙間を保ち、そこに高い電圧をかけます。すると、両者の間で放電が起こり、アークと呼ばれる、極めて高温のプラズマ状態の電流の柱が形成されます。このアークの中心温度は摂氏一万度を超え、その強烈な熱エネルギーが、母材を瞬時に溶かし、溶融池（溶融プール）と呼ばれる、金属が溶けて液体になった部分を形成します。

溶加棒による金属の添加

母材同士の隙間を埋めたり、接合部を補強したりするために、多くの場合、溶加棒（フィラーメタル）と呼ばれる、母材と同じ、あるいは類似の成分を持つ金属の棒を、片方の手で溶融池に供給します。溶加棒は、アークの熱で溶け、溶融池の金属と一体化します。

TIG溶接の最大の利点は、この「母材を溶かす熱量（電流）」と、「添加する金属の量（溶加棒を送る速さ）」を、溶接士が完全に独立してコントロールできる点にあります。この優れた制御性により、薄板の精密な溶接から、厚板の多層盛りに至るまで、状況に応じた、きめ細やかで最適な溶接が可能となるのです。

シールドガスの役割

TIG溶接において、アークの熱と同じくらい重要なのが、シールドガスの役割です。高温状態のタングステン電極や、液体状態の溶融池は、大気中の酸素や窒素と非常に反応しやすく、もし無防備な状態であれば、瞬時に酸化・窒化してしまいます。そうなると、溶接部に酸化物が巻き込まれたり、ブローホールと呼ばれる空洞ができたりして、著しくもろく、欠陥のある接合部になってしまいます。

これを防ぐため、TIG溶接では、溶接トーチの先端から、アルゴンやヘリウムといった、他の物質と化学反応を起こさない不活性ガスを常に噴射し、溶接部全体を大気から完全に遮断します。このシールドガスによる保護のおかげで、TIG溶接は、不純物の混入が極めて少ない、清浄で、強靭な溶接部を実現できるのです。

極性と電流の役割：直流と交流の使い分け

TIG溶接の性能を最大限に引き出すためには、溶接する金属の種類に応じて、電源の極性と電流の種類を、適切に使い分ける必要があります。これは、TIG溶接における最も重要な工学的知識の一つです。

直流正極性（DCEN）

直流電源を用い、タングステン電極をマイナス極、母材をプラス極に接続する方法です。アーク放電において、電子はマイナス極からプラス極へと流れます。この場合、電子が母材に衝突することで、熱エネルギーの約70パーセントが母材側に集中します。

これにより、溶け込みが深く、効率的な溶接が可能となります。また、電極側の発熱は少なく抑えられるため、タングステン電極の消耗も少なくて済みます。このため、鉄鋼、ステンレス鋼、銅、チタンといった、ほとんどの金属の溶接において、この直流正極性が標準的に用いられます。

交流（AC）

アルミニウムやマグネシウムといった金属を溶接する際には、直流ではなく、交流電源が不可欠となります。その理由は、これらの金属の表面に形成される、強固で融点の高い酸化皮膜の存在にあります。アルミニウムの酸化皮膜（アルミナ）の融点は摂氏2000度を超え、母材であるアルミニウムの融点（約660度）よりも遥かに高いため、これが邪魔をして、母材がうまく溶融しません。

交流電源を用いると、電流の向きが周期的に入れ替わります。

• 電極マイナス期間: 直流正極性と同様に、電子が母材に衝突し、母材を加熱して溶かす「入熱」の役割を担います。
• 電極プラス期間: この期間には、アルゴンイオンなどのプラスイオンが、母材の表面に高速で衝突します。このイオンの衝突が、あたかもサンドブラストのように、表面の硬くてもろい酸化皮膜を物理的に破壊・除去する作用を果たします。これをクリーニング作用と呼びます。

交流TIG溶接は、この「クリーニング作用」と「入熱作用」が、一秒間に何十回と繰り返されることで、厄介な酸化皮膜を常に除去しながら、清浄な母材を溶融させるという、高度なメカニズムを実現しているのです。

長所と短所

長所

• 高品質: 不活性ガスによる優れたシールド効果により、機械的性質に優れた、極めて清浄な溶接部が得られます。
• 高い汎用性: 直流と交流を使い分けることで、鉄からアルミニウム、チタンに至るまで、ほぼ全ての金属を溶接できます。
• スパッタが発生しない: 溶接中に金属の粒が飛散するスパッタがほとんど発生しないため、クリーンで安全な作業が可能です。
• 美しい外観: 溶接ビードが均一で美しく、外観品質が要求される製品にも適しています。

短所

• 作業速度が遅い: 溶加材の添加量が少なく、溶融速度も遅いため、他のアーク溶接に比べて、作業能率が低くなります。
• 高い技能が必要: 片方の手でトーチを、もう片方の手で溶加棒を操作し、多くの場合、足元のペダルで電流を調整するという、両手両足を使った、極めて高度な協調動作が溶接士に要求されます。

まとめ

TIG溶接は、非消耗式のタングステン電極と、不活性ガスによる完璧なシールドを組み合わせることで、溶接というプロセスを、極めて高いレベルで精密に制御する技術です。その本質は、熱源のコントロールと、金属材料の添加を完全に分離独立させたことによる、卓越した操作性にあります。

その高い品質と信頼性は、航空宇宙、原子力、化学プラントといった、わずかな欠陥も許されない、最もクリティカルな分野での接合を可能にします。TIG溶接は、効率や速度よりも、接合品質そのものが絶対的な価値を持つ領域において、その真価を最大限に発揮する、まさにエンジニアリングの粋を集めた接合ソリューションなのです。
