表面処理の基礎：アルマイト

表面処理の基礎：アルマイト

アルマイトとは、アルミニウムおよびその合金の表面に、電気化学的な処理を施すことで形成される人工的な酸化皮膜のことです。正式名称を陽極酸化処理と言います。

アルミニウムは本来、酸素と結びつきやすい金属であり、大気中に放置するだけで表面に極めて薄い自然酸化皮膜が形成されます。この自然皮膜もある程度の防食効果を持っていますが、厚さがナノメートルオーダーと非常に薄いため、物理的な摩擦や過酷な化学的環境には耐えられません。そこで、電気分解の原理を利用して、この酸化皮膜を強制的に厚く、かつ強固なものへと成長させる技術がアルマイトです。

めっきが他の金属を被加工物の上に物理的に乗せていく付加的なプロセスであるのに対し、アルマイトはアルミニウム素地そのものを化学反応によって酸化物に変化させるという点で、異なる表面処理技術です。そのため、皮膜は素地と一体化しており、剥離しにくく、極めて高い密着性を誇ります。

日本で発明されたこの技術は、弁当箱ややかんといった家庭用品から、ビルのサッシ、自動車のエンジン部品、スマートフォンの筐体、そして航空機の機体に至るまで、現代社会のあらゆる場面でアルミニウムという素材の価値を高めています。

陽極酸化の電気化学的原理

アルマイト処理の基本原理は、水の電気分解の応用です。

アノード反応と酸化

希硫酸やシュウ酸などの電解液の中にアルミニウム製品を浸漬し、これを陽極、すなわちアノードとし、対極に鉛や炭素などを配置して直流電流を流します。すると、陰極では水素ガスが発生しますが、陽極であるアルミニウム表面では水が電気分解されて酸素が発生します。この発生期の酸素が、アルミニウム素地と化学的に反応し、酸化アルミニウムとなります。これがアルマイト皮膜の正体です。通常、金属が酸化することは錆びる、腐食するというネガティブな現象ですが、アルミニウムの場合は生成される酸化物が極めて安定であり、かつ素地を緻密に覆うため、保護膜として機能します。これを不動態化と呼びます。

溶解と析出のバランス

しかし、単に酸化させるだけでは厚い皮膜はできません。酸化物は電気を通しにくい絶縁体であるため、表面が酸化物で覆われた時点で電流が流れなくなり、反応が停止してしまうからです。アルマイト処理で厚い皮膜が成長し続けるのは、電解液が酸化皮膜を微量に溶解させる性質を持っているからです。通電中、酸化皮膜の生成と、電解液による皮膜の溶解という二つの反応が同時に進行します。この絶妙なバランスにより、皮膜には微細な孔があき、その孔の底で電流が流れ続けることが可能となります。つまり、溶解作用が電流の通り道を確保し、その底で新たな酸化反応が進んで皮膜が内側へと成長していくのです。

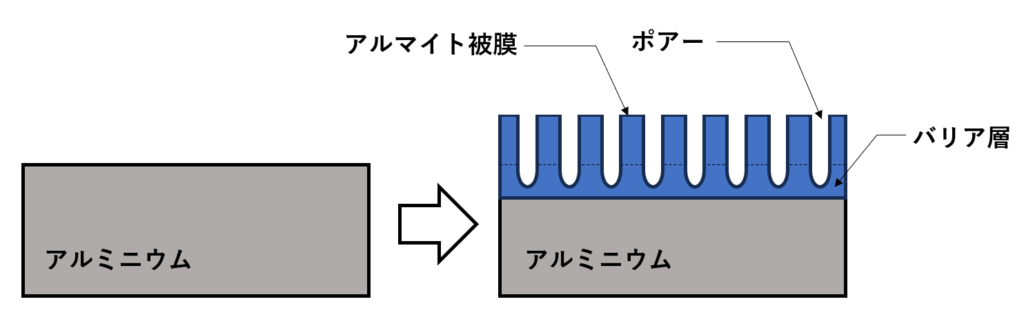

ポーラス層の微細構造

アルマイト皮膜を電子顕微鏡で観察すると、自然界のハニカム構造に似た、極めて規則正しい幾何学的な微細構造を持っていることがわかります。

六角柱状のセル構造

皮膜全体は、無数の微細な六角柱状の組織、セルの集合体で構成されています。それぞれのセルの中心には、表面から素地に向かって垂直に伸びる微細な穴、ポアーが存在します。この構造を持つ層をポーラス層あるいは多孔質層と呼びます。ポアーの直径は数十ナノメートル程度であり、その数は1平方センチメートルあたり数十億個にも達します。この無数の穴が、後述する染色や封孔処理といったアルマイト特有の機能性を生み出す鍵となります。

バリア層の役割

多孔質層の底、つまりアルミニウム素地と接する最深部には、ポアーが存在しない極めて薄く緻密な層が存在します。これをバリヤー層と呼びます。厚さはわずか数ナノメートルから数十ナノメートルですが、この層こそが腐食因子を遮断し、アルミニウム素地を守る防壁としての役割を担っています。また、このバリヤー層は電気絶縁体でもあり、アルマイトの絶縁耐圧性能を決定づける重要な要素です。

製造プロセスのフローと制御

アルマイト処理は、単に電気を流せばよいというものではなく、前処理から後処理に至る一連の化学的プロセスを経て完成します。

1. 前処理：脱脂とエッチング

まず、素地表面に付着している加工油や指紋などの汚れを除去する脱脂を行います。続いて、苛性ソーダなどのアルカリ水溶液に浸漬し、表面のごく薄い一層を溶解させるエッチングを行います。これにより、自然酸化皮膜や微細な傷を除去し、均一で清浄な金属面を露出させます。また、梨地仕上げのようなマットな外観を得るために、エッチング時間を調整することもあります。

2. スマット除去と中和

アルミニウム合金には、銅やシリコン、マグネシウムなどの合金元素が含まれています。アルカリエッチングを行うと、アルミニウムだけが溶け出し、これらの合金成分が黒い粉状の残留物として表面に残ります。これをスマットと呼びます。スマットが残っていると、きれいにアルマイトがかからないため、硝酸などの酸性溶液に浸漬してこれを除去・溶解させ、表面を中和します。

3. 陽極酸化

硫酸浴などが満たされた電解槽に入れ、通電します。浴の温度、濃度、電流密度、電圧、時間といったパラメータが、皮膜の硬さ、厚さ、ポアーの大きさなどを決定します。一般的には、浴温20度前後で処理を行い、数ミクロンから数十ミクロンの皮膜を形成します。処理中は激しい反応熱が発生するため、浴温を一定に保つための冷却システムが不可欠です。

4. 染色（オプション）

アルマイトのポアーは、微細なカプセルのようなものです。この穴の中に染料を吸着させることで、金属の質感を生かした美しい着色が可能です。有機染料を用いる方法が一般的ですが、耐候性が求められる建材などでは、金属塩をポアーの底に電気的に析出させる電解着色法が用いられます。これにより、紫外線に当たっても色褪せないブロンズ色やブラック色のサッシなどが作られます。

5. 封孔処理

生成直後の皮膜は、無数のポアーが開いたままの状態であり、汚れが入り込みやすく、耐食性も不十分です。そこで、沸騰水や加圧蒸気、あるいは酢酸ニッケルなどの溶液中で処理を行い、ポアーを塞ぐ工程が必要です。これを封孔処理と呼びます。この工程では、酸化アルミニウムが水と反応して体積の大きな水和物へと変化します。この体積膨張を利用して、物理的に穴の入り口を塞ぎます。完全に封孔されたアルマイトは、ガラスのように滑らかで、汚れに強く、高い耐食性を発揮します。

硬質アルマイトと機能性皮膜

一般的な装飾用のアルマイトとは別に、工業的な機能を極限まで高めたのが硬質アルマイトです。

低温高速電解

硬質アルマイトは、電解液の温度を氷点下近くまで下げ、高い電圧で大電流を流すことで形成されます。低温環境下では、電解液による皮膜の溶解作用が抑制されます。その結果、セルの壁が厚く、組織が緻密になり、極めて硬い皮膜が成長します。その硬度はビッカース硬度で400HVから500HVに達し、焼き入れした鋼鉄に匹敵するほどの耐摩耗性を持ちます。自動車のピストンやシリンダー、航空機の油圧部品、工場の自動化ラインの摺動部品など、激しい摩擦に晒される環境でアルミニウムを使用可能にする技術です。

潤滑アルマイト

硬質アルマイトなどの多孔質構造を利用し、ポアーの中にフッ素樹脂や二硫化モリブデンなどの潤滑剤を含浸あるいは焼き付けた機能性皮膜です。アルマイトの硬さと、潤滑剤の滑り性を併せ持ち、無給油でも焼き付きを起こさない自己潤滑性を持たせることができます。

材料特性と技術的課題

アルマイトは万能の表面処理のように見えますが、物理的な制約や課題も存在します。

絶縁性と放熱性

アルマイト皮膜はセラミックスの一種であるため、電気を通しません。この絶縁性を利用して、電子部品の基板やヒートシンクなどに利用されます。一方で、熱伝導率については、アルミニウム素地に比べて著しく低くなります。しかし、皮膜は非常に薄いため、実用上の熱抵抗はそれほど大きくならず、むしろ表面積の増大や放射率の向上によって、放熱性を高める効果があります。これを放射放熱と呼び、黒色に着色されたヒートシンクなどで活用されています。

熱クラックの問題

アルマイト処理において最も注意すべき物理現象の一つが、熱膨張係数のミスマッチによるクラック、ひび割れです。アルミニウム素地は熱を加えると大きく膨張する金属ですが、表面のアルマイト皮膜はセラミックス質であり、ほとんど膨張しません。そのため、環境温度が100度を超えると、素地の膨張に皮膜が追従できず、引張応力によって皮膜に細かい亀裂が入ります。このクラックは、耐食性を低下させる要因となるため、高温環境で使用される部品には注意が必要です。

ダイカスト材への処理難易度

純度の高い展伸材に比べ、鋳造材、特にダイカスト材へのアルマイト処理は技術的に困難です。ダイカスト材には流動性を良くするためにシリコンが多く含まれており、これが電流の流れを阻害したり、皮膜の色を灰色にくすませたりします。また、内部の巣や偏析が表面に露出していると、そこから腐食が発生したり、ふくれが生じたりする原因となります。ダイカスト用には、特殊な前処理や電解条件の選定が不可欠です。
