機械材料の基礎：超硬合金
超硬合金は、ダイヤモンドに次ぐ硬さを持つ炭化タングステンなどの硬質粒子を、コバルトなどの鉄系金属で結合して焼結させた複合材料です。英語ではセメンテッド・カーバイド、あるいは単にカーバイドと呼ばれ、日本の産業界では「超硬」という略称で広く親しまれています。
1920年代にドイツで電球のフィラメント用ダイス材料として開発されて以来、この材料は金属加工の世界に革命をもたらしました。それまでの主力であった高速度工具鋼と比較して、圧倒的に高い硬度と耐熱性を持つため、切削速度を飛躍的に向上させることが可能となり、現代の大量生産システムを根底から支える存在となっています。
複合材料としての微細構造
超硬合金の正体は、金属マトリックス複合材料の一種です。
硬質相と結合相の役割
主成分である炭化タングステンWCは、極めて高い硬度と融点を持つセラミックスです。これ単体では硬すぎて脆く、すぐに割れてしまうため、構造材料としては使えません。そこで、強靭な金属であるコバルトCoをバインダーとして添加します。 コバルトは、炭化タングステンとの濡れ性が非常に良く、焼結時に溶融して硬質粒子の隙間を埋め尽くし、冷えると強力に粒子同士を結びつけます。 この構造により、炭化タングステンの「硬さ」と、コバルトの「粘り強さ」を兼ね備えた材料が誕生します。
配合比率と粒子径による性能制御
超硬合金の特性は、この二つの成分の比率と、炭化タングステン粒子の大きさによって自在に調整可能です。 コバルトの量を減らせば、硬度は上がりますが、脆くなり衝撃に弱くなります。逆にコバルトを増やせば、靭性が増して割れにくくなりますが、硬度と耐摩耗性は低下します。 また、炭化タングステンの粒子径、グレインサイズも重要です。粒子を微細化すればするほど、ホール・ペッチの関係に準じて硬度と抗折力が向上します。近年では、ナノメートルオーダーの超微粒子超硬合金も開発され、プリント基板の穴あけ用マイクロドリルなどの極小工具に利用されています。
粉末冶金法による製造プロセス
超硬合金は、鉄鋼材料のように溶かして型に流し込む鋳造法では作れません。炭化タングステンの融点が摂氏2800度近くと極めて高く、溶かすと分解してしまうためです。したがって、粉末を焼き固める粉末冶金法が用いられます。
1. 混合と粉砕
原料となる炭化タングステン粉末とコバルト粉末、さらに必要に応じてチタンやタンタルなどの炭化物を所定の比率で配合します。これらをボールミルやアトライターと呼ばれる粉砕機に入れ、超硬合金製のボールと共に長時間回転させます。これにより、粉末は均一に混合されると同時に、数ミクロン以下のサイズまで粉砕されます。この際、成形性を高めるための有機バインダー、パラフィンなどが添加されます。
2. プレス成形
混合された粉末を金型に充填し、数十トンから数百トンの圧力を加えて押し固めます。この段階で得られる成形体はグリーンコンパクトと呼ばれ、チョークのように脆く、手で握ると崩れる程度の強度しかありません。形状は最終製品に近いものですが、焼結による収縮を見込んで約20パーセントほど大きく作られます。
3. 焼結 液相焼結メカニズム
成形体を真空炉に入れ、摂氏1300度から1500度程度まで加熱します。この工程が製造のハイライトです。 温度が上がると、まずコバルトが溶融し、液相となります。溶けたコバルトは毛管現象によって炭化タングステン粒子の隙間に浸透し、粒子を再配列させながら密度を高めていきます。このとき、炭化タングステンの一部が液体コバルト中に溶け込み、再析出することで粒子の形状が整えられ、強固な結合が形成されます。 焼結が完了すると、体積は約半分、寸法で約80パーセントに収縮し、気孔がほぼゼロに近い、理論密度に近い緻密な合金となります。
機械的・物理的特性
超硬合金が工具材料の王者として君臨する理由は、その卓越した物性バランスにあります。
硬度と耐摩耗性
超硬合金の硬度は、ビッカース硬度で1300から2000程度に達します。これは一般的な焼き入れ鋼の2倍から3倍の硬さです。この圧倒的な硬さが、金属を削る際の激しい摩擦に耐え、工具の寸法を維持する耐摩耗性を生み出します。
高温特性 赤熱硬性
高速度工具鋼は摂氏600度付近で急激に硬度が低下しますが、超硬合金は摂氏800度から1000度になっても硬さを維持します。切削加工では、切削速度を上げるほど摩擦熱で刃先温度が上昇するため、この高温硬さは生産効率に直結する極めて重要な特性です。
剛性と弾性係数
ヤング率は鋼の約2倍から3倍の値を示します。これは、同じ力を加えても鋼の3分の1から半分しかたわまないことを意味します。この高い剛性により、ボーリングバーなどの突き出しの長い工具でもびびり振動を抑制し、高精度な加工が可能となります。
圧縮強度
圧縮に対する強さはあらゆる金属材料の中で最高レベルです。この特性を活かし、超高圧を発生させるためのアンビルや、鍛造用の金型としても使用されます。ただし、引張強度は圧縮強度の数分の一程度であり、衝撃的な引張力がかかる用途には注意が必要です。
コーティング技術による進化
1970年代以降、超硬合金の表面に数ミクロンの硬質セラミックス膜を被覆するコーティング技術が登場し、工具寿命と加工速度は飛躍的に向上しました。現在では、切削用超硬工具の大部分がコーティング超硬です。
化学蒸着法 CVD
摂氏1000度近い高温の炉内でガスを反応させ、表面に炭化チタン、窒化チタン、酸化アルミニウムなどの層を化学的に析出させる方法です。 母材との密着力が非常に強く、膜厚を厚くできるため、主に旋削加工用のインサートチップなど、連続的な熱と摩耗に晒される用途に用いられます。特に酸化アルミニウム層は断熱効果が高く、高速切削時の刃先を熱から守る熱障壁として機能します。
物理蒸着法 PVD
摂氏500度以下の比較的低温で、真空中で金属をイオン化し、窒素などのガスと反応させて表面に叩きつける方法です。窒化チタンや窒化チタンアルミニウムなどの皮膜が主流です。 処理温度が低いため、母材の強度低下や変形が少なく、鋭利な刃先にも薄く均一にコーティングできるのが特徴です。そのため、エンドミルやドリルといった、鋭い切れ味と強度が求められるソリッド工具に適しています。
産業界での多様な応用
超硬合金の用途は切削工具にとどまらず、その耐摩耗性と高剛性を活かして多岐にわたります。
切削工具

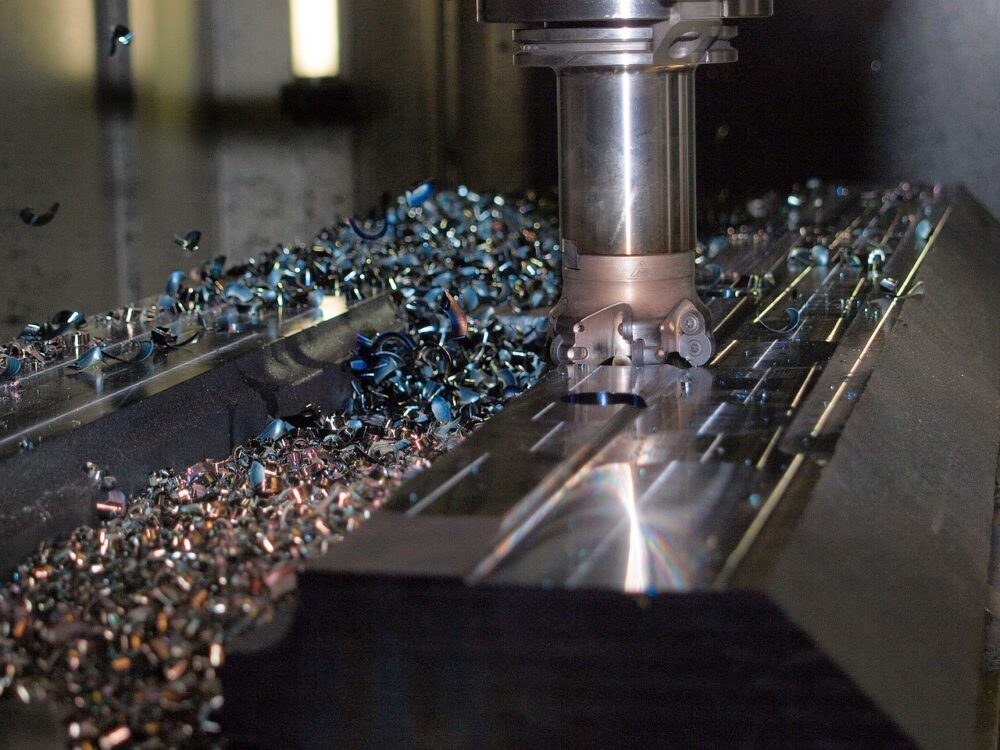

旋盤用のスローアウェイチップ、フライス加工用のエンドミル、穴あけ用のドリルなど、金属加工の現場で見られる刃物の大半が超硬製です。被削材の種類に応じて、鋼用、鋳鉄用、ステンレス用、アルミ用など、材種と形状が最適化されています。
耐摩耗工具・金型
線材を引き伸ばす伸線ダイス、缶を成形するパンチ、粉末成形用金型など、激しい摩擦を受ける金型部材に使用されます。鋼製金型に比べて数十倍から数百倍の寿命を持ち、メンテナンス頻度の低減に貢献します。
鉱山・土木工具
トンネルを掘るシールドマシンのカッタービットや、岩盤を削岩するボタンビットなど、岩石と衝突する過酷な環境でも使用されます。ここでは、コバルト量を増やして靭性を高めた専用の材種が選定されます。
その他の用途
高圧水の噴射ノズル、精密測定器の測定子、釣り具のラインガイド、さらにはボールペンのペン先ボールに至るまで、磨耗しては困る微細な部品にも超硬合金が使われています。
サーメットとの違い
超硬合金とよく似た材料にサーメットがあります。 超硬合金が炭化タングステンWCを主成分とするのに対し、サーメットは炭窒化チタンTiCNなどを主成分とし、ニッケルやコバルトで結合したものです。 サーメットは鉄との親和性が低いため、切削時に構成刃先、溶着が発生しにくく、鋼の仕上げ加工において非常に美しい光沢面が得られます。また、軽量で酸化に強いという長所があります。 しかし、超硬合金に比べると靭性と熱伝導率が低く、欠けやすいという欠点があります。そのため、断続切削や重切削、荒加工には超硬合金、高速仕上げ加工にはサーメットという使い分けがなされています。
リサイクルと資源戦略
超硬合金の主原料であるタングステンとコバルトは、どちらも産出国が偏在しており、供給リスクの高いレアメタルです。特にタングステンは戦略物資としても重要視されています。 そのため、使用済みの超硬工具を回収し、リサイクルするシステムが産業界全体で構築されています。
亜鉛処理法
代表的なリサイクル技術の一つが亜鉛処理法です。 スクラップとなった超硬合金を溶融亜鉛の中に浸漬すると、亜鉛が結合相であるコバルトと合金を作り、組織を膨張させてバラバラに崩壊させます。その後、亜鉛を蒸留して除去することで、炭化タングステンとコバルトの粉末をそのままの状態で回収できます。 この方法は、エネルギー消費が少なく、化学薬品を使用しないため環境負荷が低いという利点があり、水平リサイクル、つまり工具から工具への再生を実現する重要な技術となっています。
