機械要素の基礎：コンベア

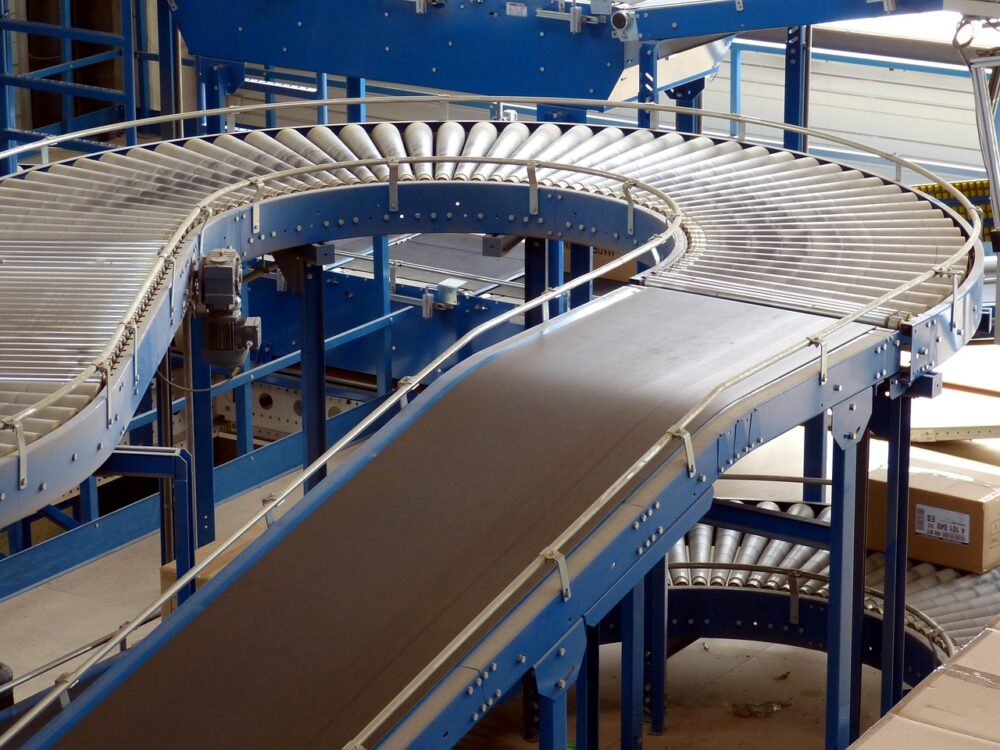

コンベアは、物品を連続的に搬送する機械装置の総称であり、現代の産業社会における物流と生産の動脈です。鉱山で掘り出された数トンの鉱石から、半導体工場におけるミクロなチップ、そして宅配便の集積所を流れる多種多様な段ボール箱に至るまで、コンベアなくして物質の効率的な移動は成立しません。
単に物を載せて運ぶだけの単純な装置に見えますが、その設計と運用には、摩擦力学、材料力学、動力学、そして制御理論といった多岐にわたる物理法則が深く関与しています。ベルトの張力管理、ローラの回転抵抗、チェーンの多角形効果、粉体の流動特性など、搬送物と搬送距離、そして速度に応じた最適な機構を選定し、統合する技術体系が存在します。
ベルトコンベアと摩擦駆動の物理
最も汎用的であり、長距離かつ大量輸送に適しているのがベルトコンベアです。その駆動原理は、駆動プーリとベルトの間に生じる摩擦力に基づいています。
オイラーのベルト公式
ベルトコンベアは、駆動プーリにベルトを巻き付け、その接触面での摩擦力によってベルトを牽引します。このとき、ベルトが滑らずに動力を伝達できる限界は、オイラーのベルト公式によって記述されます。 すなわち、駆動プーリに入っていく側のベルト張力である張り側張力と、プーリから出ていく側の張力である緩み側張力の比は、摩擦係数と巻き付け角の積の指数関数に比例します。 これは、どんなに強力なモーターを使っても、緩み側の張力が不足していれば、あるいは摩擦係数が低ければ、ベルトはプーリ上でスリップして動力を伝えられないことを意味します。したがって、ベルトコンベアの設計においては、テークアップ装置を用いて常に適切な初期張力をベルトに与えておくことが、システム成立の絶対条件となります。
ベルトの構造とトラフ
ベルト自体も単なるゴムの帯ではありません。引張荷重を受け持つ心体と、それを保護し搬送物との摩擦を確保するカバーゴムの積層構造になっています。 心体には、スチールコードやナイロン、ポリエステルなどの帆布が用いられ、搬送距離や荷重に応じて選定されます。 また、石炭や土砂などのバラ物、バルクを運ぶ場合、ベルトを平らな状態で使うことは稀です。キャリアローラを3本あるいは5本組み合わせてＵ字型に配置し、ベルトを桶状に変形させるトラフ構造を採用します。これにより、断面積を稼いで搬送量を増やすと同時に、荷こぼれを防ぎます。このとき、ベルトには曲げ剛性と柔軟性のバランスが求められます。
ローラコンベアとアキュムレーション
固形物、特に箱物やパレットの搬送において主役となるのがローラコンベアです。多数のローラを並べ、その上を滑らせるように搬送します。
接線駆動と連鎖駆動
ローラを回転させる駆動方式にはいくつかの種類があります。 モータローラ方式は、ローラの内部にモーターと減速機を内蔵させたもので、制御性が高く、分散制御に適しています。 チェーン駆動方式は、各ローラに取り付けたスプロケットをチェーンで連結して回すもので、重荷重に適していますが、騒音が大きく給油が必要です。 ベルト駆動方式は、ローラの下に走行するベルトを押し当てて、その摩擦力でローラを回すもので、静粛性と高速性に優れます。
アキュムレーション機能
ローラコンベアの重要な機能に、アキュムレーション、すなわち滞留機能があります。 搬送ラインの末端で荷物がせき止められたとき、もしローラが全力で回転し続けると、荷物の底面とローラの間に激しい摩擦が生じ、荷物を傷つけたり、モーターが過負荷になったりします。 これを防ぐために、一定以上の負荷がかかるとローラと駆動軸の間でスリップが発生する構造や、フォトセンサで荷物の滞留を検知して、後続のゾーンの駆動を自動的に停止させる制御ロジック、ゼロプレッシャーアキュムレーションが組み込まれます。これにより、荷物同士が衝突することなく、整然と並んで待機することが可能になります。
チェーンコンベアと多角形効果
自動車のボディや数トンのパレットなど、極めて重いものを運ぶ場合、あるいは高温環境や油まみれの環境では、堅牢なチェーンコンベアが選ばれます。
確動性と強度
ベルトが摩擦駆動であるのに対し、チェーンはスプロケットの歯とチェーンのローラが噛み合うことによる確動駆動です。スリップが発生しないため、正確なタイミング合わせや位置決めが必要な工程に適しています。 チェーンの強度は、プレートの引張強度と、ピンおよびブッシュのせん断強度、そして軸受面圧によって決まります。これらが搬送物の重量と摩擦抵抗に打ち勝つ必要があります。
多角形効果
チェーンコンベア特有の課題として、多角形効果、ポリゴン効果があります。 チェーンはスプロケットに巻き付く際、円ではなく多角形を描いて運動します。そのため、スプロケットが一定の角速度で回転していても、チェーンの直線速度は周期的に変動します。スプロケットの歯数が少ないほどこの変動は大きくなり、脈動となって振動や騒音の原因となります。 これを抑制するために、可能な限り歯数の多いスプロケットを選定するか、あるいは倍速チェーンなどの特殊な機構を用いて速度変動を相殺する設計がなされます。
スクリューコンベアと粉体流動
粉末や粒状の物質を密閉状態で搬送するために用いられるのがスクリューコンベアです。アルキメデスの螺旋の原理を応用しています。
搬送のメカニズム
円筒状のケーシング、トラフの中に、螺旋状の羽根、スクリューを回転させます。 ここで重要なのは、粉体がスクリューと一緒に回ってしまわないことです。もし粉体が羽根と一緒に共回りすると、単にその場で回転するだけで前には進みません。 粉体とトラフ底面の摩擦、および粉体自体の重力が、粉体と羽根の摩擦よりも大きくなければなりません。この条件が満たされたとき、粉体はトラフによって回転を阻止され、羽根の斜面によって軸方向に押し出される推力を得て移動します。いわば、ボルトの中で回転できないナットが進んでいくのと同じ理屈です。
充填率と閉塞
スクリューコンベアの設計では、充填率の管理が重要です。トラフの断面積に対して粉体が占める割合を適切（通常は30パーセントから45パーセント程度）に保たなければなりません。 充填率が高すぎると、粉体が圧縮されて詰まったり、中間軸受部分で閉塞を起こしたりします。特に付着性の強い粉体や、吸湿して固まる性質のある粉体を扱う場合は、リボン状のスクリューを用いたり、シャフトレス構造にしたりするなどの対策が必要です。
駆動系と始動トルク
コンベアを動かすための心臓部がモーターと減速機です。コンベアの動力計算においては、定常運転時よりも始動時の挙動が支配的要因となります。
慣性モーメントと加速トルク
コンベアは、ベルト、ローラ、プーリ、そして搬送物という巨大な質量を持っています。これらが停止している状態から、所定の速度まで加速させるには、静止摩擦力に打ち勝ち、さらに慣性モーメント、ＧＤスクエアを加速させるための大きなトルクが必要です。 これを始動トルクと呼びます。特に長いベルトコンベアでは、ベルトの弾性変形により、駆動部が動き出しても末端が動き出すまでに時間差が生じ、衝撃的な波、衝撃波がベルト内を伝播することがあります。 これを防ぐために、インバーターや流体継手を用いて、ゆっくりと時間をかけて加速させるソフトスタート制御が不可欠です。
インダクションモーターとベクトル制御
一般的には堅牢な三相誘導電動機、インダクションモーターが用いられますが、速度制御や高精度な位置決めが必要な場合は、ベクトル制御インバーターやサーボモーターが採用されます。 特に垂直搬送を行うバケットエレベーターや傾斜コンベアでは、電源遮断時に荷物の重みで逆走しないよう、逆転防止装置、バックストップや電磁ブレーキの装備が法規上も必須となります。
蛇行制御とクラウニング
ベルトコンベアの運用において、最も頻繁に発生し、かつ厄介なトラブルがベルトの蛇行です。ベルトが中心から左右にずれる現象です。
蛇行のメカニズム
ベルトは、張力の高い方へ、あるいは周速の速い方へ寄っていく性質があります。 プーリやローラの軸がベルトの進行方向に対して直角でない場合、あるいはコンベアフレーム自体が歪んでいる場合、左右で張力差が生じ、ベルトは横方向への力を受けて蛇行します。また、搬送物の投入位置が中心からずれている偏荷重も蛇行の主因です。
クラウニング加工
これを自動的に修正するために、プーリの表面にはクラウニングという加工が施されています。 これはプーリの中央部の直径を両端よりもわずかに大きくし、太鼓型にするものです。 ベルトが左右どちらかにずれると、直径の大きい中央部に乗り上げた部分は周速が速くなるため、遅れている側を引っ張るような作用、あるいは張力バランスの変化により、ベルトを中心に戻そうとする復元力が働きます。 この他にも、自動調心キャリアローラや、ガイドローラなどの物理的な矯正機構を組み合わせて、安定した走行を維持します。
ロジスティクスにおける高速仕分け
Ｅコマースの拡大に伴い、物流センターでは秒単位で荷物を仕分ける高速ソーターコンベアが活躍しています。
クロスベルトソーター
多数の台車がループ状のコースを高速で周回しており、各台車の上には小さなベルトコンベアが搭載されています。 荷物がシュート、仕分け口に到達した瞬間、台車上のベルトが横方向に駆動し、荷物を直角に放り出します。機械的なアームで押す方式に比べて、荷物に与える衝撃が少なく、かつ高速で確実な仕分けが可能です。
シューソーター
スラットコンベアの表面を、靴のような形状をしたブロック、シューが横断方向にスライドする方式です。 荷物が来ると、複数のシューが一斉に斜めに滑り出し、荷物を優しく押し出します。長い荷物や重い荷物でも安定して仕分けることができ、高い処理能力を誇ります。 これらのシステムでは、バーコードリーダーや画像認識カメラと連動し、各荷物の位置をミリ単位で追跡する高度なトラッキング制御が行われています。
保守とトライボロジー
コンベアは多数の摺動部品の集合体であるため、摩耗との戦いが避けられません。
摩耗と寿命
チェーンやスプロケット、ガイドレールなどは、金属接触による摩耗が進行します。 チェーンが摩耗するとピッチが伸び、スプロケットとうまく噛み合わなくなり、異音や振動が発生します。これを防ぐために、自動給油装置による潤滑や、エンジニアリングプラスチックを用いた無給油チェーンなどが採用されます。
ベルトの劣化
ゴムベルトは、紫外線やオゾンによる経年劣化、屈曲疲労による亀裂、そして搬送物との衝突による摩耗やカット傷を受けます。 特に接合部、エンドレス加工部は強度が母材の半分程度になることもあり、最も破断しやすい箇所です。定期的な点検と、部分的な補修、加硫接着などのメンテナンス技術が、突発的なライン停止を防ぐ鍵となります。
次世代コンベアとMDR
コンベア技術は、集中制御から分散制御へと進化しています。
MDR モータドリブンローラ
各ゾーンのローラ自体にモーターと制御基板を内蔵させたMDRの普及が進んでいます。 従来の大型モーターとチェーンで全体を一斉に動かす方式と異なり、荷物がある場所だけを動かすことができるため、エネルギー消費を劇的に削減できます。 また、ネットワーク通信機能を持たせることで、各ローラが自律的に判断して搬送を行う自律分散制御が可能になり、レイアウト変更への柔軟な対応や、故障時の部分的な縮退運転が容易になります。
