機械加工の基礎：ロウ付け
ロウ付けは、接合しようとする部材（母材）を溶融させることなく、母材よりも融点の低い金属（ロウ材）を溶かして接合部の隙間に流し込み、これを凝固させることで部材同士を結合させる接合技術です。
英語ではブレージングと呼ばれ、紀元前の古代文明から貴金属の装飾などに用いられてきた歴史ある技術ですが、現代においても自動車の熱交換器、航空宇宙エンジンのタービンブレード、精密電子部品、そして冷蔵庫の配管に至るまで、極めて高度な信頼性が求められる分野で不可欠なプロセスとして機能しています。
溶接が母材そのものを溶かして一体化させるのに対し、ロウ付けは母材を溶かさないという点が決定的な違いです。この特性により、精密な寸法精度の維持、異種金属の接合、そして薄肉部品の接合において、他の接合方法にはない優位性を発揮します。
接合の物理的原理
ロウ付けが成立するための二大原則は、濡れと毛細管現象です。これらは表面張力や界面エネルギーといった物理化学的な力によって支配されています。
濡れ現象の科学
ロウ付けにおいて最も重要な物理現象は、溶けたロウ材が固体の母材表面に馴染み、薄く広がっていく「濡れ」です。 固体表面の上に液体が乗っている状態を想像してください。このとき、液滴の端における固体表面と液体の自由表面がなす角度を接触角と呼びます。この接触角が90度以下、理想的にはゼロに近ければ近いほど、濡れ性が良いと判断されます。 この現象はヤングの式によって記述される界面張力のバランスで決まります。すなわち、固体の表面張力が、固液界面張力と液体の表面張力の和よりも大きければ、液体は自発的に広がっていきます。 逆に、母材表面に酸化皮膜や油分が存在すると、固体の表面エネルギーが低下し、ロウ材は球状になって弾かれます。したがって、ロウ付けを成功させる第一歩は、母材表面を清浄にし、活性な金属面を露出させることにあります。
毛細管現象による浸透
単にロウ材が広がるだけでは接合は成立しません。接合部の狭い隙間にロウ材が吸い込まれるように浸透していく必要があります。これが毛細管現象です。 液体の表面張力と濡れ性によって生じるこの駆動力は、隙間の間隔が狭いほど強力になります。重力に逆らってでもロウ材が垂直に上昇していくのはこの力によるものです。 しかし、隙間が狭すぎると流動抵抗が増大し、逆に広すぎると毛細管力が働かなくなります。そのため、使用するロウ材の粘性や流動特性に合わせて、最適な隙間寸法（クリアランス）を設計することが、ロウ付け技術の要諦となります。
ロウ材の材料科学
ロウ材は、接合部の強度、耐食性、耐熱性を決定づける重要な要素です。日本工業規格JISなどでは融点が摂氏450度以上のものを硬ロウ、それ以下のものを軟ロウ（はんだ）と区分していますが、工業的なロウ付けでは主に硬ロウが使用されます。
銀ロウ
銀、銅、亜鉛を主成分とする合金です。 融点が比較的低く、濡れ性と流動性に優れ、かつ高い機械的強度と耐食性を持つため、最も汎用的に使用される「ロウ材の王様」です。カドミウムを含有させて融点を下げたものもありましたが、環境規制により現在ではカドミウムフリーの組成が主流です。鉄、非鉄金属を問わず幅広い母材に適用可能ですが、材料コストが高いという側面があります。
銅ロウ
純銅あるいは銅を主成分とする合金です。 安価でありながら高い強度を持ちますが、融点が高いため（摂氏1000度以上）、高温に耐えられる鉄鋼材料やニッケル合金の接合に用いられます。還元性雰囲気炉での使用が一般的であり、自動車部品の大量生産などで多用されています。
黄銅ロウ
銅と亜鉛の合金です。 高温での強度はそれほど高くありませんが、安価であり、鋼管の接合や超硬工具のチップ接合などに古くから使われています。亜鉛の蒸気圧が高いため、加熱時に亜鉛が蒸発して多孔質になるリスクがあり、温度管理に注意が必要です。
リン銅ロウ
銅とリンの合金です。 リンが脱酸剤の役割を果たすため、銅同士の接合においてはフラックス（融剤）が不要になるという大きな利点があります。これにより、エアコンや冷蔵庫の銅配管の接合では標準的に使用されています。ただし、鉄やニッケルに対しては脆い化合物を生成するため使用できません。
アルミロウ
アルミニウムにシリコンを添加した合金です。 アルミニウム合金の接合に特化したロウ材です。母材であるアルミニウムと融点が非常に近いため、母材を溶かさずにロウ材だけを溶かすという極めて精密な温度制御が要求されます。自動車のラジエーターやエアコンのコンデンサーなど、熱交換器の製造において大量に使用されています。
ニッケルロウ
ニッケルをベースにクロムやホウ素、シリコンなどを添加した合金です。 耐熱性、耐食性が極めて高く、ジェットエンジンのタービンブレードや原子炉部品など、高温・高負荷環境で使用される部品の接合に用いられます。
フラックスと雰囲気制御
金属表面は空気中では瞬時に酸化し、濡れを阻害する酸化皮膜を形成します。これを化学的に除去し、加熱中の再酸化を防ぐために、フラックスまたは雰囲気制御が必要となります。
フラックスの役割
フラックスは、ホウ砂、ホウ酸、フッ化物、塩化物などの化合物をペースト状や粉末状にしたものです。 加熱されると母材表面の酸化物を溶解あるいは還元してスラグとして浮き上がらせ、清浄な金属面を露出させます。また、ロウ材表面の酸化膜も除去し、表面張力を下げて濡れを促進します。 適切なフラックスを選定しなければ、いくら加熱してもロウ材は球状に固まるだけで流れません。ただし、接合後に残留したフラックスは腐食の原因となるため、温水洗浄などで完全に除去する必要があります。
雰囲気ロウ付け
フラックスを使用せず、炉内のガス雰囲気によって酸化物を還元する方法です。 水素ガスによる還元作用を利用する方法や、真空中で表面の酸化皮膜を分解・揮発させる真空ロウ付けがあります。 これらは、接合後の洗浄工程が不要であり、複雑な形状の内部や微細な流路を持つ部品の接合に適しています。また、フラックスの巻き込み欠陥がないため、高い信頼性が得られます。特にステンレス鋼や超合金の接合では、真空ロウ付けが主流となっています。
加熱プロセスと設備
ロウ付けの品質は、温度プロファイル（昇温速度、保持温度、保持時間、冷却速度）によって決まります。目的に応じて様々な加熱方法が使い分けられます。

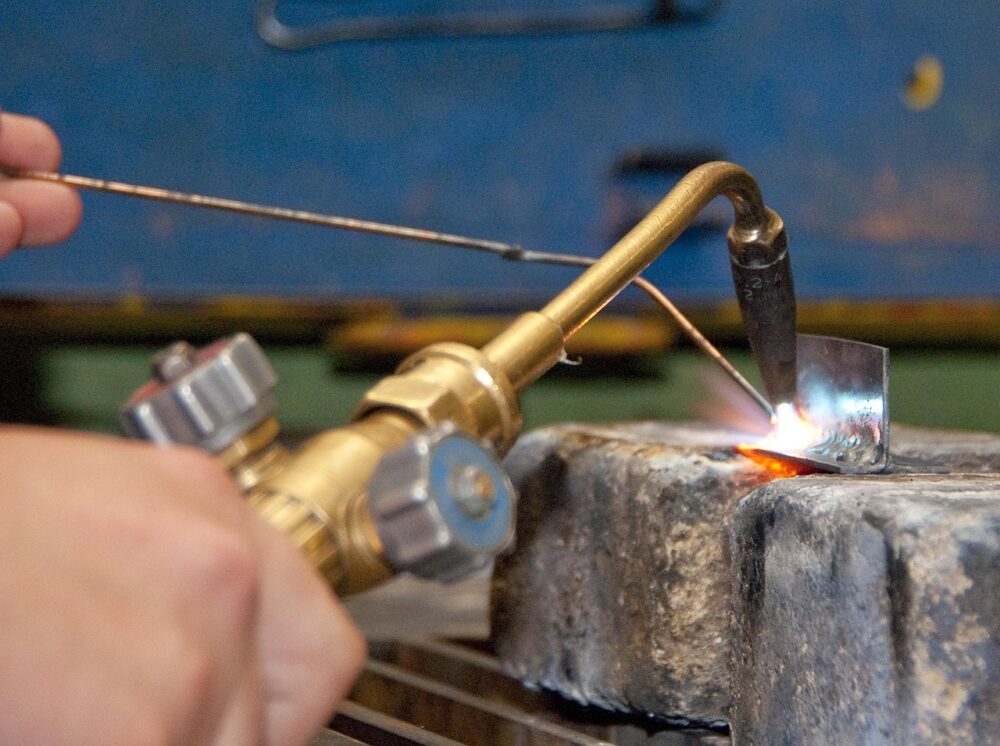

トーチロウ付け
ガスバーナーの炎を直接当てて加熱する、最も原始的かつ一般的な方法です。 作業者の技能に依存する部分が大きいですが、設備が安価で、現場での配管接合や単品生産に適しています。炎の還元層を当てることで酸化を防ぐテクニックなどが要求されます。
炉中ロウ付け
コンベア炉やバッチ炉の中に製品を入れ、全体を均一に加熱する方法です。 雰囲気制御と組み合わせることで、高品質な製品を大量生産することができます。温度管理が正確に行えるため、寸法のばらつきや歪みを最小限に抑えることが可能です。
高周波ロウ付け
電磁誘導を利用して、接合部だけを局所的に急速加熱する方法です。 加熱時間が秒単位と短いため、母材全体の酸化や強度低下を抑えることができます。超硬工具の刃先接合など、異種金属の接合に適しています。
抵抗ロウ付け
接合部に電流を流し、その抵抗発熱を利用して加熱する方法です。 通電と同時に加圧を行うことが多く、微細な電子部品の接合などに用いられます。
接合部の設計とクリアランス
ロウ付け継手の強度は、ロウ材そのものの強度よりも、接合部の設計に依存します。
重ね継手の原則
ロウ材自体の強度は母材よりも低いことが多いため、突き合わせ継手では十分な強度が得られません。したがって、接合面積を稼ぐことができる重ね継手（ラップジョイント）あるいは嵌合継手が基本となります。一般的に、母材の厚さの3倍から4倍の重ね代をとれば、母材と同等の破断強度が得られるとされています。
適正クリアランス
前述の通り、毛細管現象を最大限に発揮させるためには、隙間の管理が不可欠です。 一般的な銀ロウや銅ロウの場合、0.05ミリメートルから0.15ミリメートル程度のクリアランスが推奨されます。隙間がこれより狭いと、ロウ材の流れが阻害されたり、フラックスが排出されずに閉じ込められたりします。逆に広すぎると、毛細管力が働かず、ロウ材が垂れ落ちたり、凝固時に引け巣ができたりします。 ただし、異種金属を接合する場合は、加熱時の熱膨張差を考慮して常温でのクリアランスを決定する必要があります。加熱して膨張した時点で、最適な隙間になるように計算しなければなりません。
冶金的反応と接合メカニズム
ロウ付けは単なる接着剤による固定とは異なり、原子レベルでの金属間結合を形成します。
拡散と合金化
溶融したロウ材の原子は、固体母材の結晶格子の中に拡散していきます。同時に、母材の原子も溶融ロウ材の中に溶け出します。この相互拡散により、接合界面には母材とロウ材の中間的な組成を持つ合金層が形成されます。 この合金層がアンカーとなり、強固な結合力を生み出します。しかし、加熱温度が高すぎたり時間が長すぎたりすると、拡散が進みすぎて脆い金属間化合物層が厚く成長し、かえって継手強度を低下させることがあるため注意が必要です。
侵食作用 エロージョン
溶融ロウ材が母材を激しく溶解してしまう現象を侵食あるいは「食われ」と呼びます。 特に薄肉の母材を接合する場合、侵食によって穴が開いてしまうことがあります。これを防ぐためには、温度と時間を厳密に管理し、必要最小限の反応に留める制御が求められます。
欠陥と品質保証
ロウ付け部は外部から見えない部分が多いため、欠陥の発生メカニズムを知り、適切な検査を行うことが重要です。
主な欠陥
引け巣（ブローホール）: 凝固時の体積収縮や、ガスの巻き込みによって生じる空洞です。 フラックス巻き込み: 隙間の中にフラックスが残留し、接合面積を減少させたり、後の腐食の原因となったりします。 ロウ切れ: 隙間全体にロウ材が行き渡っていない状態です。洗浄不良やクリアランスの不適切、加熱不足が原因です。 クラック: 冷却時の熱収縮応力により、ロウ材や母材に亀裂が入る現象です。
非破壊検査
目視検査でフィレット（はみ出したロウ材の形状）を確認するだけでなく、内部の欠陥を検出するために、超音波探傷試験、放射線透過試験（X線）などが用いられます。また、気密性が求められる部品では、ヘリウムガスなどを用いたリークテストが全数で行われます。
技術の展望と応用
ロウ付け技術は、新素材の登場や環境対応に伴い進化を続けています。
セラミックスと金属の接合
本来、金属であるロウ材はセラミックスに濡れません。しかし、チタンなどの活性金属を添加した活性金属ロウを用いることで、セラミックス表面の酸素や窒素と反応させ、濡れ性を確保する技術が確立されています。これにより、パワー半導体の絶縁基板や真空遮断器など、セラミックスと金属の複合化が可能になりました。
マイクロ接合
電子機器の小型化に伴い、微細な部品をレーザーなどで局所加熱して接合するマイクロロウ付け技術が発展しています。熱影響を極限まで抑えつつ、高い導電性と強度を確保する技術として注目されています。
