表面処理の基礎：クロメート処理

表面処理の基礎：クロメート処理

クロメート処理は、主に亜鉛めっきの表面に施される化成処理の一種であり、金属の耐食性を劇的に向上させる技術です。鉄鋼製品の防錆において、亜鉛めっきは「犠牲防食」という自らを溶かして鉄を守る機能を持っていますが、その亜鉛自体もまた腐食しやすい金属です。そこで、亜鉛の表面に化学反応によって不溶性の皮膜を形成し、亜鉛の腐食速度を抑制して製品寿命を延ばすために行われるのがクロメート処理です。

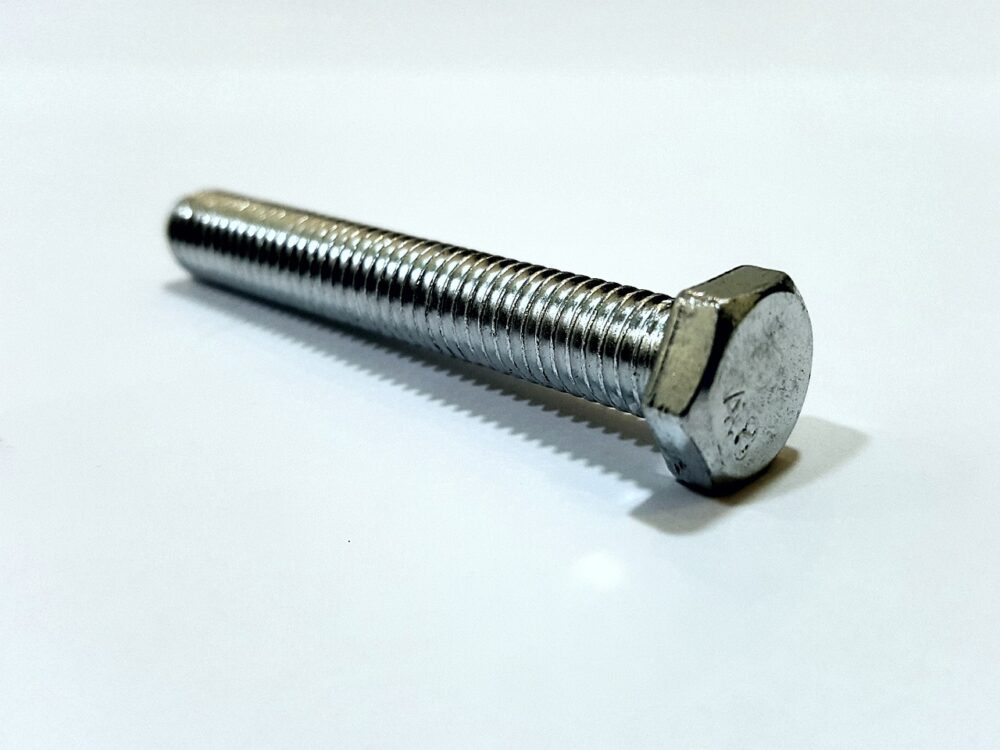

ホームセンターで売られている金色に輝くボルトや、青白く光るユニクロねじ、あるいは黒色の自動車部品など、我々の身の回りにある金属部品の多くは、この処理によって守られています。かつては六価クロムを用いた処理が主流でしたが、環境規制の強化により三価クロムへの転換が進むなど、この分野は化学的な変革の真っ只中にあります。

防錆の階層構造と原理

クロメート処理の役割を理解するためには、まず下地である亜鉛めっきの機能を理解する必要があります。

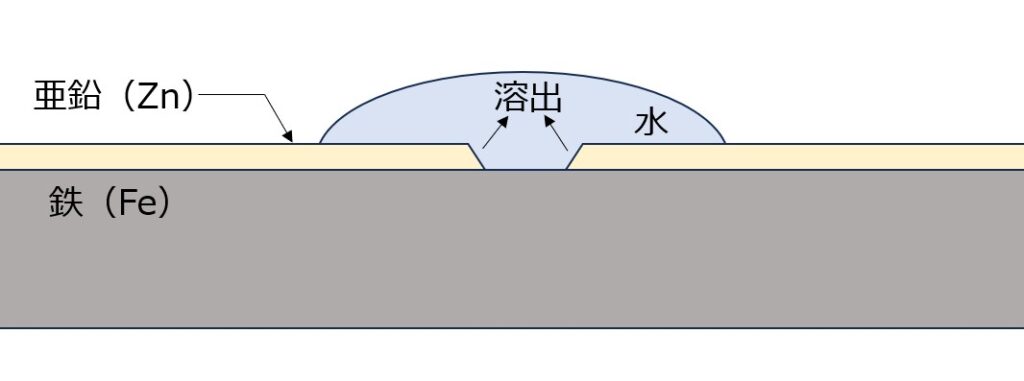

亜鉛による犠牲防食

鉄の上に亜鉛をめっきすると、腐食環境下ではイオン化傾向の大きい亜鉛が先に溶解し始めます。これにより鉄地金には電子が供給され、カソード防食された状態となり錆の発生が防がれます。しかし、亜鉛が溶け続けてなくなってしまえば、当然鉄は腐食します。つまり、防錆寿命は亜鉛の量、すなわち膜厚に依存します。

クロメートによるバリア効果

ここでクロメート皮膜の出番となります。亜鉛表面を覆うクロメート皮膜は、腐食因子である酸素や水分の侵入を遮断するバリアとして機能します。この皮膜が存在する限り、亜鉛の溶解は抑制され、結果として犠牲防食機能が温存されます。つまり、クロメート処理とは「鉄を守る亜鉛を、さらに守るための盾」なのです。亜鉛めっき単体では数時間から数十時間で発生してしまう白錆（亜鉛の錆）を、クロメート処理によって数百時間、場合によっては一千時間以上抑制することが可能になります。

成膜の化学的メカニズム

クロメート処理は、塗装のように上から塗料を塗るのではなく、金属表面そのものを化学変化させて皮膜を作ります。これを化成処理と呼びます。

界面における酸化還元反応

処理液は、主成分であるクロム酸やクロム塩に、反応促進剤としての無機酸塩や有機酸を加えた酸性溶液です。この液中に亜鉛めっき製品を浸漬すると、まず表面の亜鉛が酸によって溶解します。これは酸化反応であり、亜鉛は電子を放出して亜鉛イオンとなって液中に溶け出します。放出された電子は、液中の六価クロムあるいは三価クロムイオンの還元に使われます。同時に、界面付近では水素イオンが消費されるため、pHが局所的に上昇します。

ゲル状皮膜の析出

pHが上昇すると、溶解していたクロムイオンや亜鉛イオンは水酸化物となり、溶解度を失って金属表面に沈殿します。これがクロメート皮膜の正体です。形成直後の皮膜は多量の水分を含んだゲル状の物質であり、非常に軟らかく傷つきやすい状態です。これを乾燥工程によって脱水・縮合させることで、強固な不溶性皮膜へと変化させます。この一連の反応はわずか数十秒の間に進行し、ナノメートルからマイクロメートルオーダーの極薄い皮膜が形成されます。

六価クロムの功績と自己修復性

2000年代初頭まで、クロメート処理といえば六価クロムを使用するのが常識でした。なぜなら、六価クロム皮膜には他の物質にはない圧倒的な性能、自己修復作用が備わっていたからです。

皮膜構造と自己修復

六価クロメート皮膜は、難溶性の三価クロム化合物を骨格とし、その骨格の間に可溶性の六価クロム成分が保持された構造をしています。もし皮膜に傷がつき、下地の亜鉛が露出したとしても、雨水などの水分によって周囲の六価クロムが溶け出し、傷の部分に流れていきます。そして、露出した亜鉛と反応して再びクロム酸化物の皮膜を形成し、傷を塞いでしまうのです。この驚異的な機能により、六価クロメートは薄い皮膜でも極めて高い耐食性を発揮しました。外観によって、光沢クロメート、有色クロメート、黒色クロメート、緑色クロメートなどに分類され、それぞれ膜厚や含有成分が異なりますが、いずれもこの自己修復性に支えられていました。

環境規制と三価クロムへの転換

優れた技術であった六価クロムですが、物質としての六価クロムには強い毒性と発がん性があることが問題視されました。

RoHS指令の衝撃

2006年に施行された欧州のRoHS指令（電気・電子機器に含まれる特定有害物質の使用制限指令）や、自動車業界のELV指令により、六価クロムの使用は実質的に禁止されました。これにより、表面処理業界は、長年頼りにしてきた「自己修復性」という武器を捨て、代替技術への転換を余儀なくされました。そこで登場したのが、毒性の低い三価クロムを使用した三価クロム化成処理です。

技術的な課題

三価クロムは化学的に安定しており、毒性が低い反面、皮膜形成能力が低く、何より「自己修復性」を持っていません。初期の三価クロメートは、六価に比べて耐食性が著しく劣っていました。傷がつけばそこから腐食が始まり、皮膜自体も薄く脆弱でした。いかにして六価並みの性能を三価で出すか、これが近年の表面処理技術における最大のテーマでした。

三価クロム処理の進化と高度化

自己修復性を持たない三価クロムにおいて耐食性を確保するための戦略は、皮膜を緻密にし、物理的な遮断能力を高めること、そして新たな機能性物質を複合化することでした。

膜厚の増大と緻密化

六価クロメートの皮膜厚さが0.1マイクロメートルから0.5マイクロメートル程度であったのに対し、高耐食性三価クロメートでは数百ナノメートルから数マイクロメートルの厚膜化が図られています。反応時間を長くしたり、液温を上げたりすることで厚い皮膜を形成させますが、単に厚いだけではクラック（ひび割れ）が発生しやすくなります。そこで、シリカ（二酸化ケイ素）などの無機ゾルを共析させる技術が開発されました。シリカが皮膜の骨格を強化し、緻密なバリア層を形成することで、腐食因子の透過を防ぎます。

複合皮膜の設計

現在の主流である三価クロメート皮膜は、単純なクロム水酸化物ではありません。コバルト、ニッケル、鉄などの遷移金属を添加し、これらが亜鉛の腐食電位を制御したり、緻密な酸化膜を作ったりすることで耐食性を補完しています。特にコバルトの添加は有効で、加熱による耐食性低下を防ぐ効果もあります。しかし、コバルトもレアメタルであり、環境負荷の観点からコバルトフリー化への研究も進んでいます。

トップコートによる仕上げ

三価クロメート単体では摩擦係数の安定化や微細な傷への耐性が不足する場合、仕上げにトップコート処理が行われます。これはシリカや樹脂を含んだコーティング剤に浸漬し、乾燥させる工程です。これにより、クロメート皮膜の微細孔を封孔し、さらに強固なバリア層を形成します。また、摩擦係数調整剤を配合することで、ボルトやナットの締め付けトルクを一定に保つ機能も付与されます。

処理プロセスの管理技術

クロメート処理は、液に漬けるだけという単純な作業に見えますが、実際には極めて繊細な化学プラントの制御が必要です。

不純物の蓄積と老化

処理を続けると、液中には溶解した亜鉛イオンや鉄イオンが蓄積していきます。亜鉛イオン濃度がある一定を超えると、正常な皮膜反応が阻害され、白っぽい曇りや密着不良が発生します。また、鉄イオンは皮膜に取り込まれると耐食性を著しく低下させます。そのため、イオン交換樹脂などで不純物を除去するか、定期的に液を更新する必要があります。これを液の老化管理と呼びます。

pHと濃度の精密制御

反応の駆動力は酸による亜鉛の溶解であるため、pH管理は決定的に重要です。pHが高すぎると反応が進まず、低すぎると亜鉛が溶けるばかりで皮膜が定着しません。また、三価クロム濃度や反応促進剤の濃度バランスも常に変動するため、自動分析装置を用いた補給管理が行われます。

乾燥温度のジレンマ

乾燥工程は、ゲル状の皮膜を脱水し硬化させる重要なステップです。六価クロメートの場合、高温（摂氏80度以上）で乾燥させると、皮膜中の水分が飛びすぎてひび割れが生じ、耐食性が低下するという弱点がありました。一方、三価クロメートの場合は、ある程度の高温（摂氏60度から100度程度）で焼き付けることで、架橋反応が進み、皮膜が緻密化して耐食性が向上する傾向があります。このように、処理の種類によって最適な熱管理が異なります。

性能評価と試験方法

クロメート処理の品質は、見た目だけでは判断できません。標準化された試験方法によって、その性能が保証されます。

塩水噴霧試験 SST

最も一般的な耐食性試験です。摂氏35度に保たれた槽の中で、5パーセントの塩水を霧状にして製品に吹き付け続けます。評価は、白錆（亜鉛の腐食生成物）が発生するまでの時間と、赤錆（鉄素地の腐食生成物）が発生するまでの時間で判定されます。一般的なユニクロ（光沢）処理で白錆発生まで24時間から48時間、高耐食性の三価クロメートであれば240時間以上、トップコート併用で1000時間以上といったスペックが要求されます。

外観と色調

三価クロメート化により、外観のバリエーションは変化しました。六価特有の「虹色（黄色）」を再現した三価イエローや、金属光沢を持たせた三価ホワイト、そして重厚感のある三価ブラックなどがあります。これらは染料や金属塩の干渉色を利用して発色させています。外観ムラ（色調のばらつき）は製品価値を損なうため、液流動の制御や不純物管理によって均一な外観を得ることが求められます。

摩擦係数測定

ボルトやナットなどの締結部品においては、耐食性と同じくらい摩擦係数が重要です。電気亜鉛めっきのみでは摩擦係数が高くばらつきやすいですが、クロメート処理によって表面状態を整えることで、安定した軸力を得ることができます。自動車メーカーなどは、摩擦係数の範囲（例えば0.12から0.18）を厳格に規定しており、専用の試験機でトルクと軸力の関係が測定されます。

水素脆性への配慮

高強度ボルトなどに酸性のめっき処理や化成処理を行うと、工程中に発生した水素が金属内部に侵入し、遅れ破壊（水素脆性破壊）を引き起こすリスクがあります。クロメート処理自体は短時間の反応ですが、その前工程である酸洗いやめっき工程での水素吸蔵が問題となります。これを防ぐために、クロメート処理の前にベーキング処理（加熱による脱水素）を行うのが一般的です。しかし、ベーキングを行うと亜鉛表面の酸化が進み、クロメートの反応性が落ちるため、ベーキング後でも良好な皮膜を形成できる特殊な処理液や活性化工程が必要となります。

次世代の表面処理技術

三価クロムへの転換は完了しつつありますが、技術はさらに先へ進んでいます。

コバルトフリーと完全クロムフリー

レアメタルであるコバルトを使用しない高耐食性化成処理や、そもそもクロムを一切使用しない完全クロムフリー処理（ジルコニウム系化成処理や特殊なポリマーコーティングなど）の開発が進められています。これらは環境負荷低減の観点からは理想的ですが、コストや耐食性の安定性、自己修復機能の欠如といった課題に対し、ナノテクノロジーを用いた新たなアプローチが模索されています。
