機械加工の基礎：キー溝加工
キー溝加工は、回転する軸と、ギアやプーリーといった回転体を結合し、動力を確実に伝達するための最も基本的かつ重要な機械加工プロセスの一つです。
モーターから発生した回転トルクを機械の末端まで伝える際、軸と穴の嵌め合いにおける摩擦力だけでは、高負荷時にスリップが発生してしまいます。この滑りを物理的に阻止し、回転位相を同期させるために用いられるのがマシンキーであり、そのキーを収めるための空間がキー溝です。一見すると単純な凹み加工に見えますが、そこには動力伝達の信頼性を左右する寸法公差、表面粗さ、そして応力集中への対策など、機械要素技術の精髄が詰め込まれています。
トルク伝達の力学とキーの役割
キー結合の本質は、回転方向の剪断力と圧縮力によるトルクの伝達です。
剪断応力と圧縮応力
軸が回転しようとする力は、キーの側面を通じてハブすなわち穴側の部材へと伝わります。このとき、キーの断面には軸とハブの境界面で切断しようとする剪断力が働きます。同時に、キーの側面とキー溝の壁面との間には、互いに押し合う圧縮力が作用します。 理想的なキー結合では、この二つの応力が材料の許容限界内に収まるように設計されます。もしキーが細すぎれば剪断破壊を起こし、キー溝が浅すぎれば側面が圧壊してガタつきが生じます。
平行キーと勾配キー
最も一般的に用いられるのは平行キーです。これは断面が長方形で、側面だけでトルクを伝達します。軸方向にはスライド可能であるため、熱膨張による軸の伸縮を逃がしたり、ギアを軸上で移動させたりする機構に適しています。 一方、勾配キーは上面に100分の1の勾配がついています。これを溝に打ち込むことで、上面と底面で軸とハブを強力に締め付け、摩擦力とくさび効果によってトルクを伝達します。振動に強く、抜け止め効果もありますが、軸の偏心を引き起こす可能性があるため、高速回転体には不向きです。
軸側のキー溝加工 フライスとエンドミル
軸の外周に溝を掘る加工は、主にフライス盤やマシニングセンタで行われます。使用する工具によって、溝の形状と加工効率が異なります。
エンドミルによる加工
最も汎用的なのがエンドミルを用いた加工です。回転する刃物を軸の上から切り込ませ、軸方向に移動させることで溝を作ります。 この方法の特徴は、溝の両端が半円形になることです。これを両丸キー溝と呼びます。キーも同様に両端が丸い形状のものを使用する必要があります。 エンドミル加工では、切削抵抗によって工具がたわみやすく、溝の幅精度を出すのが難しいという課題があります。そのため、荒加工と仕上げ加工を分けたり、剛性の高い超硬ソリッドエンドミルを使用したりして、JIS規格で定められた許容差をクリアします。
サイドカッターによる加工
円盤状の刃物の外周に刃がついたサイドカッターを用いる方法もあります。 これは、水平フライス盤などで軸と平行にカッターを走らせて加工します。溝の底が円弧状に切り上がる形状となり、スレッド部が残るため、キー溝の有効長さに注意が必要です。しかし、切削速度が速く、溝幅の寸法安定性が高いため、長い軸の加工や量産部品に適しています。
穴側のキー溝加工 ブローチとスロッター

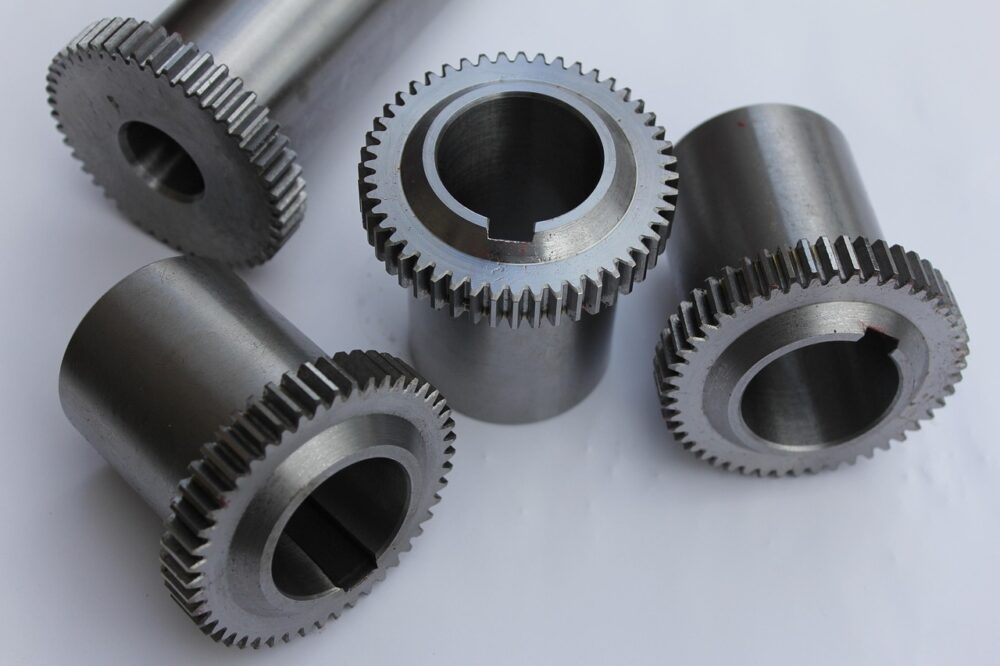

ギアやプーリーの内径に溝を掘る加工は、工具の逃げ場が限られるため、軸側よりも難易度が高くなります。
ブローチ加工
大量生産において圧倒的なシェアを占めるのがブローチ加工です。 ブローチと呼ばれる長い棒状の工具には、多数の刃が階段状に配列されています。先端の刃は低く、後方の刃ほど高くなっています。この工具を穴に一度引き抜くだけで、粗加工から仕上げ加工までが一瞬で完了します。 極めて高精度で面粗度も良好ですが、工具長が長く高価であるため、多品種少量生産には向きません。また、止まり穴の加工は不可能です。
スロッター加工
スロッター盤あるいはスロットマシンを用いる方法は、単刃のバイトを上下に往復運動させ、少しずつ切り込んでいく形削り加工です。 加工速度は遅いですが、安価なバイト一本で様々なサイズの溝を加工できるため、汎用性が高く、試作や補修部品の加工で重宝されます。また、バイトの逃げ溝をあらかじめ掘っておけば、止まり穴のキー溝加工も可能です。
ワイヤ放電加工
焼入れされた硬い材料や、極めて高い精度が求められる場合には、ワイヤ放電加工が用いられます。 真鍮などのワイヤ電極とワークの間でアーク放電を起こし、その熱で材料を溶融除去します。非接触加工であるため、薄肉のハブでも変形させることなく、ミクロン単位の精度で加工できますが、加工時間は長くなります。
公差と嵌め合いの選定
キー溝の幅寸法は、動力伝達の質を決定する最重要パラメータです。JIS規格では、使用目的に応じて三つの嵌め合い区分が定義されています。
滑動形
キーが溝の中でスムーズに動く設定です。 軸上をボスが移動するクラッチや変速機などで用いられます。隙間があるため、正転と逆転を繰り返すとバックラッシによる衝撃が発生しやすく、摩耗が進むリスクがあります。
並級 締まり嵌めなし
一般的な機械部品で最も多く採用される設定です。 キーを指で押し込める程度の嵌め合いで、組み立てや分解が容易です。ポンプやファンなど、回転方向が一定で衝撃荷重が少ない用途に適しています。一般的に公差域クラスJs9などが適用されます。
精級 締まり嵌めあり
キーをハンマーで打ち込む、あるいはプレスで圧入するようなきつい設定です。 キーと溝の側面に予圧がかかった状態になるため、ガタつきが一切なく、正逆転や激しい振動、衝撃荷重がかかる圧延機や粉砕機などで必須となります。公差域クラスP9などが適用されますが、分解は極めて困難になります。
応力集中と隅部のR
機械設計において、キー溝はアキレス腱ともなり得る部位です。なぜなら、円筒という理想的な形状を削り取ることで、著しい応力集中が発生するからです。
角部の応力集中係数
軸にねじりトルクがかかると、キー溝の底の角部に応力が集中します。もし角が完全な直角、ピン角であった場合、理論上の応力は無限大に近づきます。ここから疲労亀裂が発生し、軸が破断する事故は後を絶ちません。 これを防ぐために、キー溝の底の角には必ずフィレットあるいはRと呼ばれる丸みを付けます。JIS規格でも、軸径に応じて適切なRの大きさが規定されています。わずか0.2ミリメートルや0.6ミリメートルのRがあるだけで、応力集中係数は劇的に低下し、軸の疲労強度が保たれます。
加工上のジレンマ
しかし、溝の角にRをつけると、挿入するキーの角と干渉してしまいます。 そのため、キー側の角を面取り加工し、溝のRよりも大きく面取りすることで干渉を避ける必要があります。加工現場では、工具の先端摩耗によってRが大きくなりがちですが、これがキーの面取り量を超えると、キーが浮き上がってしまい、正常に機能しなくなります。工具管理と寸法検査が品質保証の鍵となります。
測定と品質保証
キー溝の品質を保証するためには、特殊な測定技術が必要です。
溝幅の測定
ノギスで溝幅を正確に測ることは困難です。内側の爪の接触面積が小さく、傾きやすいためです。 一般的には、限界ゲージと呼ばれる通り側と止まり側の二つの寸法を持ったゲージを使用します。通り側が入り、止まり側が入らなければ合格とする合否判定法です。 より精密な測定には、シリンダーゲージや三次元測定機が用いられます。
対称度の測定
溝幅だけでなく、溝が軸の中心に対して正確に位置しているか、すなわち対称度も重要です。 溝が中心からずれていると、キーを介して結合した際に、ハブの回転中心が軸心からずれ、偏心回転を引き起こします。これは振動や騒音、軸受の早期破損の原因となります。 Vブロックに軸を乗せ、ダイヤルゲージで溝の側面を測定して振り分け中心を求めるなどして厳密に管理されます。
位相合わせと多条キー
高いトルクを伝達する場合や、ハブの肉厚が薄い場合、一本のキーでは耐えられないことがあります。
スプラインへの進化
その解決策の一つが、軸の対角線上に二本のキーを配置するダブルキーです。 しかし、二つの溝の位相を正確に180度ずらして加工することは、工作機械の割り出し精度に依存するため容易ではありません。位相がずれると、片方のキーにしか荷重がかからず、意味をなしません。 さらに多くの歯でトルクを分散させる考え方が進むと、それはキー結合からスプライン結合へと進化します。インボリュートスプラインなどは、自動調芯作用を持ち、キー結合の欠点を克服した高度な締結要素と言えます。
新たな加工技術とトレンド
近年の工作機械の進化により、キー溝加工も変化しています。
旋削とミーリングの融合
複合加工機と呼ばれるマシニングセンタと旋盤が一体化した機械では、軸の旋削加工を行った直後に、同じチャッキング状態で回転工具を用いてキー溝を加工できます。 これにより、段取り替えに伴う芯ズレが解消され、極めて高い同軸度と対称度を実現できます。
ブローチリーマとシェーパー
マシニングセンタのスピンドルに取り付けて使用するブローチリーマや、シェーピングツールも普及しています。 スピンドルを固定して上下運動させることで、旋盤やスロッターを使わずに、マシニングセンタ上で穴加工に続けてキー溝加工を完結させることが可能です。
