機械加工の基礎：フライス加工
フライス加工は、回転する切削工具を用いて、固定された工作物から不要な部分を削り取り、所定の形状、寸法、表面粗さに仕上げる除去加工法です。旋削加工が回転する工作物に固定した刃物を当てて円筒形状を作るのに対し、フライス加工は静止した（あるいは送り運動を与えられた）工作物に対して回転する刃物が切り込んでいくプロセスです。
この加工法は、平面、曲面、溝、ポケット、穴、さらには複雑な三次元自由曲面まで、極めて多様な形状を創成できるため、現代の機械製造においてマシニングセンタと共に中核的な役割を担っています。自動車のエンジンブロック、航空機の翼のフレーム、スマートフォンの金型など、高い精度と複雑な形状が求められる部品のほとんどは、このフライス加工によって生み出されています。
断続切削の物理学
フライス加工を理解する上で最も重要な物理的特徴は、それが断続切削であるという点です。旋盤のように刃物が常に材料に触れ続けている連続切削とは異なり、フライス工具の刃（切れ刃）は、回転中に工作物を削る時間と、空気を切って回転する空走時間を交互に繰り返します。
熱的・機械的衝撃
この断続性は、工具に対して過酷な環境を強います。 切れ刃が工作物に食い込む瞬間、強烈な衝撃荷重がかかります。そして切削中は摩擦熱と変形熱によって温度が急上昇します。しかし、切れ刃が工作物から離れると、切削油や空気によって急激に冷却されます。 つまり、フライス工具は回転するたびに、激しい機械的衝撃と、加熱・冷却の熱サイクル（サーマルクラックの原因となる熱疲労）を受け続けているのです。 したがって、フライス工具の材料には、単に硬いだけでなく、衝撃に耐える靭性と、急激な温度変化に耐える耐熱衝撃性が求められます。これが、超硬合金やコーティング技術の進化を促した主要因です。
切りくずの厚み変化
また、断続切削では、切りくずの厚さが一定ではありません。回転運動によって削るため、切りくずの厚さはゼロから最大値へ、あるいは最大値からゼロへと、コンマ数秒の間に劇的に変化します。この厚みの変化が、次に解説するアップカットとダウンカットの特性を決定づけます。
アップカットとダウンカットの力学
フライス加工における工具の回転方向と工作物の送り方向の関係には、二つのモードが存在します。これらは切削メカニズムと加工品質に決定的な違いをもたらします。
アップカット（上向き削り）
工具の回転方向が、工作物の送り方向と逆になる削り方です。 この場合、切れ刃は加工済み面の下からすくい上げるように入っていきます。切りくずの厚さはゼロから始まり、徐々に厚くなって最後に最大となります。 理論上の厚さがゼロである切削開始点では、刃先が材料に食いつけず、表面をこする現象、スリップあるいはラビングが発生します。これにより、加工硬化層が形成されたり、工具摩耗が促進されたりします。また、切削力が工作物を持ち上げる方向に働くため、固定が不十分だと工作物が浮き上がり、びびりや寸法不良の原因となります。 しかし、工作機械の送りねじにガタ（バックラッシ）がある古い機械の場合、アップカットは切削抵抗がガタを一方向に押し付ける形で作用するため、安定して加工できるという利点がありました。
ダウンカット（下向き削り）
工具の回転方向が、工作物の送り方向と同じになる削り方です。 切れ刃は未加工面の上から叩きつけるように入っていき、切りくず厚さは最大から始まり、ゼロで終わります。 最初から十分な厚みを削るため、刃先の食いつきが良く、こすり現象が起きません。そのため、工具寿命が長く、加工面の光沢も良好になります。また、切削力が工作物をテーブルに押し付ける方向に働くため、薄い板材などの固定にも有利です。 ただし、切削力が工作物を送り方向に引き込むように作用するため、送り機構にバックラッシがあると、工作物が工具に引きずり込まれて破損する事故につながります。 現代のCNC工作機械やマシニングセンタは、ボールねじと予圧機構によってバックラッシがほぼゼロになっているため、工具寿命と精度の観点から、このダウンカットが標準的に採用されています。
主要な工具
フライス加工の多様性は、使用する工具（カッター）の種類の豊富さに支えられています。
正面フライス（フェイスミル）

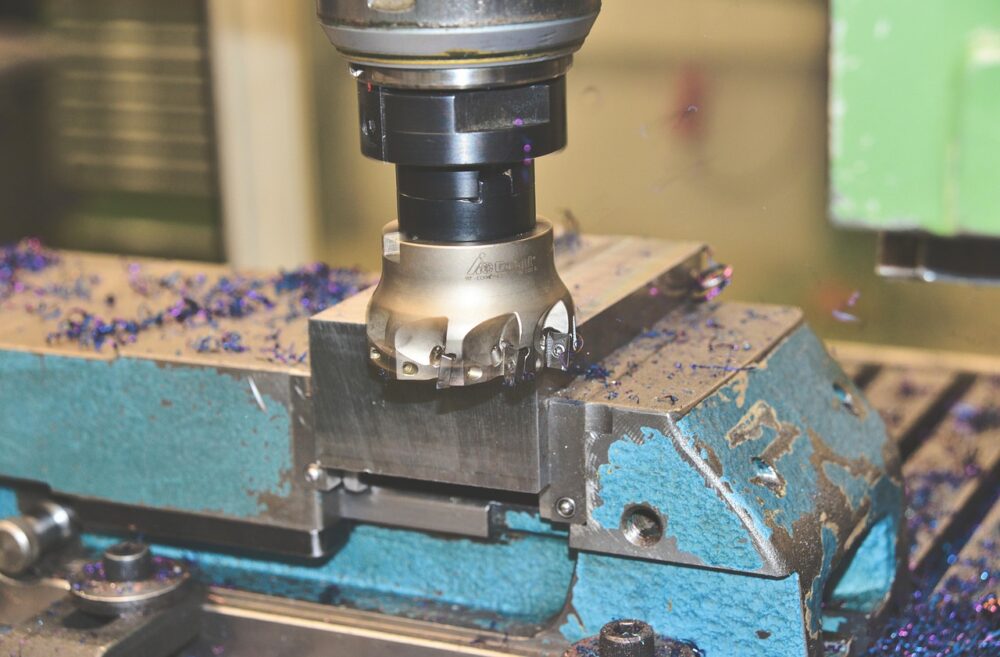

広い平面を能率よく削るための工具です。円盤状の本体の外周部に、複数のチップ（インサート）が取り付けられています。 切込み角が45度などの設定になっており、切削抵抗を背分力（軸方向の力）に分散させることで、主軸への負担を減らしつつ安定した重切削が可能です。自動車のエンジンブロックの面出しなど、量産加工の主役です。
エンドミル
円筒状の工具で、外周と底面に刃を持っています。ドリルのように見えますが、横方向に移動して溝や側面を削ることができる点が異なります。 直径数ミリ以下の小径工具から数十ミリのものまであり、ポケット加工、輪郭加工、穴あけなど万能な働きをします。 底面の刃が中心まであるものをセンターカットと呼び、これを用いれば垂直に切り込むプランジ加工が可能です。
ボールエンドミル
先端が半球状になっているエンドミルです。 金型のような三次元曲面を加工するために不可欠な工具です。先端のR形状を利用して、微小なピッチで走査線状に加工することで、滑らかな曲面を創成します。 ただし、ボールの中心部（チゼルエッジ付近）は周速がゼロに近いため、切削能力が著しく低く、むしれや摩耗が発生しやすいという弱点があります。そのため、工具を傾けて中心を使わないようにするなどの制御技術が重要になります。
切削条件と構成刃先
良好な加工結果を得るためには、切削速度、送り速度、切込み深さという三つのパラメータを最適化する必要があります。
切削速度と熱
切削速度は、工具の外周が工作物に接する速度であり、これが速いほど加工能率は上がりますが、摩擦熱が増大します。 熱が高くなりすぎると、工具材料の硬度が低下し、急速に摩耗します。逆に遅すぎると、構成刃先が発生しやすくなります。 構成刃先とは、加工材料の一部が刃先に溶着し、それが新たな刃物のように振る舞う現象です。これは成長と脱落を繰り返すため、加工面を傷つけ、寸法精度を悪化させます。これを防ぐには、切削速度を上げて熱で溶着物を吹き飛ばすか、潤滑性の高い切削油を使用する必要があります。
一刃当たりの送り量
フライス加工特有のパラメータとして、一刃当たりの送り量があります。これは、刃が一回通過する間に工作物がどれだけ進むかを示す値で、切りくずの厚みを決定づけます。 送りが小さすぎると、刃先が材料をこすって摩耗し、大きすぎると切削抵抗が増大して工具が折損します。工具メーカーの推奨値を基準に、機械剛性や仕上げ面粗さの要求に合わせて調整します。
びびり振動の理論
フライス加工において、生産性と品質を阻害する最大の敵が、びびり振動（チャタリング）です。これは、加工中に工具と工作物が激しく共振し、加工面に鱗のような模様ができたり、けたたましい異音を発したりする現象です。
再生びびり
最も厄介なのが再生びびりです。 前の刃が削った後に残った微細な波打ち（うねり）を、次の刃が削る際に、その波打ちによって切削厚みが変動し、変動した切削力がさらに大きな振動を励起するという悪循環によって発生します。 これは自励振動の一種であり、一度発生すると振幅が無限に増大しようとします。
対策技術
びびりを抑制するには、機械や工具の剛性を上げることが基本ですが、物理的な限界があります。 技術的な対策として、不等リードエンドミルや不等分割カッターが有効です。これは、刃の配置間隔やねじれ角をあえて不均等にすることで、振動の周期性を乱し、共振の成長を妨げるものです。 また、最新の工作機械では、振動をセンサで検知し、主軸回転数を自動的に変動させて共振点を回避する機能も実用化されています。
マシニングセンタとATC
フライス加工の自動化を象徴するのが、マシニングセンタです。これは、NCフライス盤に自動工具交換装置（ATC）を搭載したものです。
工程集約
一つの部品を完成させるには、面を削り、穴をあけ、ねじを切り、溝を掘るといった複数の工程が必要です。 マシニングセンタは、ツールマガジンに数十本から数百本の工具を収納し、プログラムに従って瞬時に工具を交換しながら、これら全ての加工を一台で完結させます。これにより、段取り替えに伴う誤差が排除され、極めて高い幾何公差を実現できます。
主軸の構造
主軸には、BTシャンクやHSKシャンクといった規格化されたツールホルダが装着されます。特に高速回転仕様では、遠心力による把持力の低下を防ぐため、二面拘束と呼ばれる高剛性なインターフェースが採用され、回転振れをミクロンオーダーで抑制しています。
5軸加工技術
従来のX、Y、Zの直交3軸に加え、回転軸と傾斜軸を追加したのが5軸加工機です。
割り出し5軸と同時5軸
5軸加工には二つの形態があります。 一つは、工作物を任意の角度に傾けて固定し、3軸で加工する割り出し5軸加工です。これにより、段取り替えなしで多面加工が可能になります。 もう一つは、5つの軸を同時に制御しながら動かす同時5軸加工です。インペラ（羽根車）やタービンブレードのような、アンダーカット（陰になる部分）を持つ複雑な形状は、この技術なしには製作不可能です。
工具姿勢の最適化
5軸加工の物理的なメリットは、工具の姿勢を制御できる点にあります。 例えば、ボールエンドミルで曲面を削る際、3軸加工では頂点付近で周速ゼロのチゼルエッジを使わざるを得ませんが、5軸加工なら工具を傾けて、周速の速い側面側の刃を使って削ることができます。これにより、切削条件が良くなり、加工面品位と工具寿命が飛躍的に向上します。
高速ミーリング
熱の排出理論
従来の常識では、加工速度を上げると熱で工具がダメになると考えられていました。しかし、ある臨界速度を超えると、発生した熱が工具や工作物に伝わる前に、高速で排出される切りくずと共に持ち去られるという現象が確認されました。 この理論に基づき、主軸回転数を数万回転に上げ、送りを高速化し、切込みを浅くすることで、熱影響の少ない高精度な加工が可能になりました。これは、焼入れ鋼などの難削材を、放電加工や研削加工なしで直接削るハードミーリングを実現し、金型製造のリードタイムを劇的に短縮しました。
