機械材料の基礎：ニッケルクロム合金

ニッケルクロム合金は、ニッケルとクロムを主成分とする合金であり電気エネルギーを熱エネルギーに変換する電熱線、あるいは極めて高い電気抵抗を精密に維持する抵抗器の材料として使用されている金属材料です。一般的にはニクロムしてよく知られています。

この合金は電気を通しにくい性質を持っています。さらに金属は高温になると空気中の酸素と結びついて燃え尽きてしまうという弱点も、独自の防錆メカニズムによって克服しています。トースターの発熱線から、金属の溶解やセラミックスの焼成を行う巨大な工業用電気炉の熱源に至るまで火を使わずに高温を作り出す技術は、この合金の誕生によって実用化されました。

結晶構造と固溶体強化の物理

ニッケルクロム合金の特異な性質は結晶構造と原子配列に起因しています。

面心立方格子と置換型固溶体

ベースとなる金属であるニッケルは面心立方格子と呼ばれる、原子が極めて密に詰まった結晶構造を持っています。この構造は外部から力を加えられた際に原子の層が滑りやすく、非常に高い延性すなわち粘り強さを持つのが特徴です。

一方のクロムは体心立方格子という異なる構造を持ちますが、ニッケルの中にクロムを溶かし込んでいくとクロム原子はニッケル原子の配列の所々にランダムに入り込み、ニッケル原子と入れ替わる形で定着します。これを置換型固溶体と呼びます。

格子歪みによる強化

ニッケル原子とクロム原子は大きさがわずかに異なります。そのためクロム原子が入り込んだ部分では、本来規則正しく並んでいるはずの結晶格子に歪みが生じます。金属が変形する際、結晶内部では転位と呼ばれる線状の欠陥が移動しますがこの格子歪みが転位の移動を強力に妨げる障害物となります。

結果として純粋なニッケルよりもはるかに高い機械的強度を獲得します。これを固溶体強化と呼びます。そのため合金は後述する極細線への伸線加工に耐えうる強靭さを持つと同時に、高温環境下でも自重で断線しない強度を維持できるのです。

電気抵抗率とジュール熱の発生メカニズム

電熱材料として重要な特性は電気抵抗率が極めて高いこと、そしてそれが温度変化に対して安定していることです。

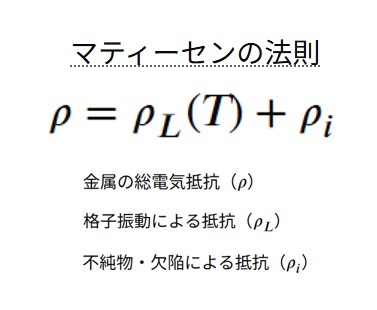

マティーセンの法則と電子散乱

金属内部を電気が流れる現象は、自由電子が移動することに他なりません。この移動を妨げる要素が電気抵抗となります。純粋な金属では熱振動する原子そのものが電子の進行を妨げる主な要因となりますが、ニッケルクロム合金のような固溶体においては、前述の格子歪みと異なる原子がランダムに配置されていることによる不規則性が電子を強烈に散乱させます。

マティーセンの法則によれば、全体の電気抵抗率は熱振動による抵抗と、不純物や合金元素による抵抗の和となります。クロムを大量に固溶させたニッケルクロム合金では、この合金元素による散乱効果が極めて大きく純銅の約60倍から70倍という電気抵抗率を示します。

温度係数の極小化

純金属は温度が上がると熱振動が激しくなるため、電気抵抗率が直線的に上昇します。しかしニッケルクロム合金の場合、室温の時点ですでにクロム原子による電子散乱が支配的であるため、温度が上がって熱振動が増えても全体の抵抗値に与える影響が相対的に小さくなります。

このため、抵抗の温度係数が非常に小さく常温から摂氏1000度を超える赤熱状態になっても、抵抗値がほとんど変化しません。これはヒーターとして通電した瞬間に過大な突入電流が流れるのを防ぎ、常に安定した発熱量を得るための極めて重要な特性です。

高温酸化反応と自己修復メカニズム

金属を摂氏1000度の大気中で加熱すると、通常は酸化されてボロボロの酸化物となり崩れ落ちてしまいます。ニッケルクロム合金がこの過酷な環境に耐えるのは、緻密な保護皮膜を自ら形成するからです。

酸化クロム皮膜の形成

合金を高温で加熱すると、表面に存在するニッケルとクロムの両方が酸素と反応しようとします。しかし熱力学的にクロムの方が酸素と結びつきやすい性質を持っています。そのため表面付近のクロムが優先的に酸化され、合金の最表面に酸化クロムの極めて薄く緻密な連続被膜を形成します。

拡散バリアとしての機能

この酸化クロム被膜は外部の酸素分子が合金内部へ侵入すること、および内部の金属原子が表面へ拡散してくることを強力に遮断する物理的なバリアとして機能します。一度この被膜が形成されると、それ以上の酸化反応の進行は極端に遅くなります。実質的に酸化の進行が停止したかのような状態を保ちます。

皮膜の密着性と剥離防止

ヒーターは加熱と冷却の熱サイクルを繰り返します。金属の母材と表面の酸化被膜では熱膨張率が異なるため、冷却時に被膜に応力がかかり、剥離してしまうスポーリングという現象が問題となります。

純粋なクロムの酸化被膜は剥がれやすい性質がありますが、ニッケルをベースとする基材は酸化クロム被膜を強固に保持する性質に優れています。さらにケイ素や希土類元素を微量添加することで、酸化被膜の密着性を劇的に向上させ、熱サイクルに対する寿命を延ばす工夫が施されています。

高温クリープ特性と機械的安定性

ヒーター線は炉内に張り巡らされた状態で長時間赤熱し続けます。このとき自重や熱応力によって徐々に変形していく現象をクリープと呼びます。

面心立方格子の優位性

金属のクリープは高温下において原子が拡散移動し、転位が障害物を乗り越えて動いてしまうことによって生じます。ニッケルクロム合金のベースであるニッケルの面心立方格子構造は、原子の充填率が高く自己拡散係数が小さいという特徴があります。つまり高温になっても原子が容易には動き回れない構造なのです。

これにより同じく耐熱合金として知られる鉄系の体心立方格子構造を持つ合金と比較して高温での機械的強度、特にクリープ破断強度が非常に高く保たれます。炉の天井からコイル状にぶら下げたヒーター線が、何年にもわたって自重で伸び切ることなく形状を維持できるのはこの結晶構造の恩恵です。

材料の組成とJIS規格による分類

ニッケルとクロムの配合比率、および鉄の添加量によって特性とコストが異なるいくつかの種類が存在しJIS規格によって厳密に分類されています。

NCHW1 第1種

ニッケルを約80パーセント、クロムを約20パーセント含有する最高級のニッケルクロム合金です。鉄をほとんど含みません。耐酸化性、高温強度ともに最も優れており最高使用温度は摂氏1100度程度に達します。過酷な条件下で使用される工業用電気炉や長寿命が求められる重要部品に指定されます。

NCHW2 第2種

ニッケルを約60パーセント、クロムを約15パーセント含有し残りの25パーセント程度を鉄で置き換えた合金です。高価なニッケルの使用量を減らしているためコストが安く、加工性にも優れています。最高使用温度は摂氏1000度程度と第1種よりやや劣りますが一般的な家電製品のヒーターや、中低温用の加熱装置に広く普及しています。鉄を含有しているため酸化雰囲気での寿命は第1種に譲りますが実用上は十分な性能を発揮します。

その他の抵抗線用合金

電熱用途ではなく精密な電子回路の抵抗器として使用する場合は、さらに温度係数をゼロに近づけるために銅をベースにニッケルやマンガンを添加したマンガニンやコンスタンタンといった合金が選ばれることもありますが、高抵抗値が求められる大電力用の巻線抵抗器には依然としてニッケルクロム系が重宝されます。

鉄クロムアルミニウム合金との決定的な違い

電熱材料の世界においてニッケルクロム合金の最大のライバルとなるのが、鉄クロムアルミニウム合金です。カンタルという商標名で広く知られています。両者は似た用途で使われますが特性は異なります。

酸化被膜の成分と最高温度

鉄クロムアルミニウム合金は表面に酸化クロムではなく、酸化アルミニウムの被膜を形成します。酸化アルミニウムは酸化クロムよりもさらに緻密で安定しており融点も高いため摂氏1400度という、ニッケルクロム合金では溶融あるいは激しく酸化してしまうような超高温度域での使用が可能です。また高価なニッケルを含まないためコストが安いという巨大なメリットがあります。

脆化とメンテナンス性の差異

しかし鉄クロムアルミニウム合金には致命的な弱点があります。高温で使用し続けると結晶粒が異常に粗大化し、常温に戻った際にガラスのように脆くなってしまうのです。これを脆化と呼びます。一度赤熱させて冷ました鉄系のヒーター線は、少し曲げようとしただけでポキリと折れてしまいます。したがって断線した箇所だけを繋ぎ直したり、炉の改修時にヒーターの形状を修正したりすることが不可能です。

対してニッケルクロム合金は、長期間高温に晒された後でも室温での延性を失いません。何度でも曲げ直しや溶接補修が可能です。このメンテナンス性の高さと高温時における物理的な強度低下の少なさが、絶対的な信頼性を要求される現場において高価であってもニッケルクロム合金が選ばれ続ける最大の理由です。

製造プロセスと加工硬化

インゴットから髪の毛ほどの細さのワイヤーを作り出すまでには、高度な塑性加工技術が不可欠です。

溶解と熱間圧延

真空誘導溶解炉などを用いてニッケルとクロムを高純度で溶解し、成分を調整してインゴットを鋳造します。これを高温に熱した状態でロールの間に通し段階的に細くしていく熱間圧延を行い直径数ミリメートルの線材コイルにします。

冷間伸線と中間焼鈍

ここから先の細径化は、常温で行う冷間伸線加工となります。ダイヤモンドや超硬合金でできたダイスの穴を通して強引に引き抜くことで線を細く長く伸ばします。この冷間加工の過程で転位が大量に発生し、線材は極端に硬く、そして脆くなります。これを加工硬化と呼びます。

そのまま引き抜き続けると断線してしまうため、途中で摂氏1000度程度に加熱して結晶組織を再配列させるアニーリング処理を行います。加工と焼鈍を何度も繰り返すことで最終的に指定された直径の極細線や、リボン状の平角線へと仕上げられます。この緻密な製造プロセスが電気抵抗の均一性を保証しています。

熱設計におけるワット密度と環境要因

ニッケルクロム合金を実際の製品に組み込む際、単純に電気を流せば良いというものではありません。熱力学的な設計限界を知る必要があります。

表面ワット密度の制約

ヒーター線の設計において最も重要な指標が表面ワット密度です。これは線の表面積1平方センチメートルあたり、何ワットの電力を消費させるかという値です。ワット密度が高すぎると、線から周囲へ熱が逃げる速度よりも線内部で熱が発生する速度が上回り、線自体の温度が融点を超えて溶断してしまいます。周囲が静止した空気なのか強制的に風を送っているのか、あるいは液体の中に沈めているのかによって、熱の奪われやすさすなわち熱伝達率が大きく異なるため、使用環境に合わせてワット密度の上限を厳格に設定しなければなりません。
