機械要素の基礎：ナット

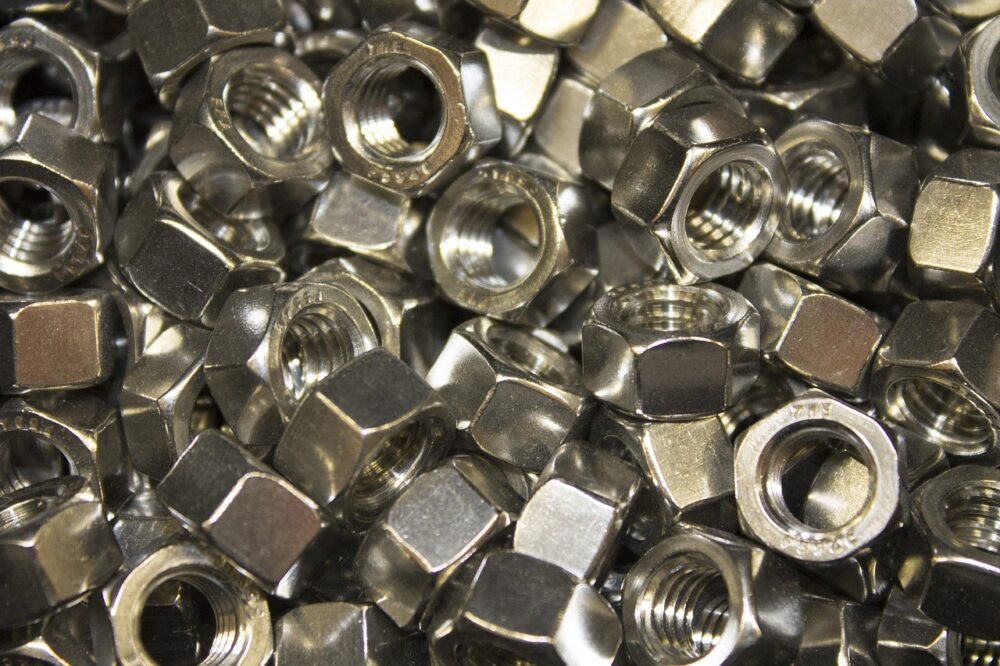

ナットは、ボルトと対になって使用される締結部品であり、機械要素の中で最も基本的かつ重要な役割を担う存在です。一般的には六角形の外観を持ち、中央にめねじが切られた穴が開いている単純な金属部品として認識されていますが、その内部では極めて複雑な力学現象が生じています。
巨大な橋梁から精密な腕時計に至るまで、あらゆる構造物を結合し、その形状を維持しているのは、ボルトとナットによる締結力です。ボルトが「雄」として軸方向の力を発生させる能動的な要素であるのに対し、ナットは「雌」としてその力を受け止め、固定するという受動的な役割を果たしているように見えます。しかし、実際にはナットの形状、材質、そして座面との摩擦特性が、締結の信頼性を決定づける支配的な要因となることが少なくありません。
締結のメカニズムと座面摩擦
ナットを締め込むという行為は、回転運動を直線運動に変換し、それによって強力な締め付け力を発生させるプロセスです。
軸力への変換装置
ボルトのねじ山は、幾何学的には円筒に巻き付いた斜面です。ナットを回転させることは、この斜面に沿って重い荷物を押し上げる行為に等しく、テコの原理によって小さな回転力すなわちトルクを、巨大な軸方向の引張力すなわち軸力へと増幅変換します。 ナットが座面に着座した後、さらに回転させると、ボルトは引き伸ばされ、被締結物は圧縮されます。このとき、ボルトは強力なバネとして機能し、元に戻ろうとする復元力が軸力となって部品同士を固定します。
摩擦の支配
ここで技術的に最も重要な要素が摩擦です。ナットを締め付けるために加えたトルクの大部分は、実は摩擦によって消費されます。 一般的に、投入したトルクの約50パーセントはナット座面と被締結物の間の摩擦に、約40パーセントはねじ山面での摩擦に消費され、実際にボルトを伸ばして軸力を発生させるのに使われるのは、残りわずか10パーセント程度に過ぎません。 つまり、ナットの座面が荒れていたり、潤滑油が塗られていなかったりすると、摩擦係数が増大し、同じトルクで締めても十分な軸力が発生しないという事態に陥ります。逆に、摩擦係数が低すぎると、軽い力で締めすぎてしまい、ボルトをねじ切ってしまう恐れがあります。ナットの座面管理は、締結管理そのものと言っても過言ではありません。
形状と種類の機能美
ナットには六角ナット以外にも多種多様な形状が存在し、それぞれが特定の課題を解決するために設計されています。
六角ナットの合理性
最も普及している六角ナットの形状は、力学的および人間工学的な合理性の塊です。 スパナやレンチでトルクをかける際、対辺が平行であるため工具をかけやすく、また60度ごとに掴み直すことができるため、狭いスペースでも作業性が確保されます。四角形では90度の回転が必要となり作業効率が悪く、八角形以上では角が丸まりやすく高いトルクを伝達できません。六角形は、作業性と伝達トルクのバランスが最も優れた形状なのです。
フランジナット
六角部と座面が一体化し、座面がスカートのように広がっているナットです。 座面の面積が広いため、締め付け力をより広い範囲に分散させることができます。これにより、相手材がアルミニウムや樹脂などの柔らかい材料であっても、座面が陥没するのを防ぎ、安定した軸力を維持できます。また、座面が広いことは摩擦力の増大を意味し、緩み止めの効果も期待できます。
袋ナット
ねじ穴が貫通しておらず、ドーム状の蓋がついているナットです。 ボルトの先端が外部に露出しないため、装飾性が高く、また人や物が鋭利なねじ山に触れて怪我をするのを防ぐ安全カバーとしての役割を果たします。さらに、雨水などがねじ部に浸入するのを防ぎ、錆による固着を防止する効果もあります。
緩み止め技術の進化
ボルト・ナット結合における最大の敵は、振動や衝撃による「緩み」です。これを防ぐために、古くから数多くの発明がなされてきました。
ダブルナット ロックナット
二つのナットを使用して締め付ける、最も古典的かつ信頼性の高い方法です。 下側のナットを締めた後、上側のナットを締め込み、さらに下側のナットを逆回転させて上側ナットに押し付けることで、互いに突っ張り合う力、ロッキング力を発生させます。 これにより、ねじ山とねじ山の間の隙間（ガタ）が強制的に除去され、強力な摩擦力が発生して一体化します。正しく施工されたダブルナットは極めて高い緩み止め効果を発揮しますが、施工には熟練が必要であり、手順を誤ると全く効果がないという難点もあります。
プレベリングトルク型ナット
ナットの上部にナイロン製のリングをカシメ込んだり、金属板バネを内蔵させたりしたものです。ナイロンナットやUナットといった名称で知られます。 ボルトがこのリング部分を通過する際、摩擦抵抗が発生します。この抵抗が常に作用するため、振動によって軸力が低下しても、ナットが脱落するまでの回転緩みを物理的に阻止します。
ウェッジ効果を利用したナット
ハードロックナットに代表される、二つの特殊な形状のナットを組み合わせるタイプです。 偏心させた凸部を持つナットと、真円の凹部を持つナットを組み合わせることで、締め込むと軸に対して横方向の力が働き、強力なクサビ効果が生まれます。ボルトとナットが完全に一体化するため、極限の振動環境下でも緩まない究極の緩み止めとして、新幹線や鉄塔などで採用されています。
強度区分と材料選定
ナットはただ硬ければ良いというわけではありません。ボルトとの相性、すなわち強度のバランスが重要です。
ボルトとの強度マッチング
ボルトには4.8や10.9といった強度区分がありますが、ナットにもこれに対応した強度区分が存在します。 原則として、使用するボルトの強度区分と同じ、あるいはそれ以上の強度を持つナットを使用する必要があります。もし、高強度のボルトに強度の低いナットを組み合わせると、締め付けた際にボルトが伸びる前に、ナットのねじ山が耐えきれずに変形し、剪断破壊を起こしてしまいます。これを「ねじが舐める」と言います。 ねじ山が破壊されると、ボルトを取り外すことも締め直すこともできなくなり、致命的なトラブルとなります。
材質と耐食性
一般的には炭素鋼が使用されますが、腐食環境下ではステンレス鋼が多用されます。 しかし、ステンレス鋼のボルトとナットを組み合わせる場合は、焼き付き（かじり）という現象に注意が必要です。ステンレスは熱伝導率が低く熱膨張係数が大きいため、締め付け時の摩擦熱が局所的に蓄積しやすく、金属同士が膨張して融着してしまうのです。これを防ぐためには、異種のステンレス材種を組み合わせたり、焼き付き防止剤を塗布したりする対策が不可欠です。
製造プロセスの技術
ナットは大量生産される部品であり、その製造プロセスは効率と精度を極限まで追求したものです。
冷間圧造 ホーマー加工
かつては六角棒から削り出して作っていましたが、現在はコイル状の線材を常温で金型に打ち込み、塑性変形させて成形する冷間圧造が主流です。 金属の繊維組織（メタルフロー）を切断せずに成形するため、切削加工品に比べて粘り強く、強度が高い製品が作れます。また、材料のロスがほとんどなく、高速で生産できるため、コストダウンにも寄与します。
タッピング加工
穴の内側にねじ山を切る工程です。ベントタップと呼ばれる特殊な曲がったタップを使用することで、ナットを連続的に送り出しながらねじ切りを行うことができます。 この工程におけるねじ山の精度が、嵌め合いの良し悪しやトルク係数の安定性を左右します。精度の悪いタップで加工されたナットは、ボルトがスムーズに入らなかったり、ガタが大きすぎて強度が低下したりします。
ねじ山の負荷分布と改良
ナットのねじ山全てが均等に力を受けているわけではありません。実は、座面に最も近い第一ねじ山に、全荷重の30パーセント以上が集中しています。
応力集中と疲労破壊
ボルトが引張力を受けて伸びようとするのに対し、ナットは圧縮力を受けて縮もうとします。この変形の不一致が最も大きくなるのが、座面に近い第一ねじ山付近です。 そのため、ボルトの疲労破壊の多くは、このナットの第一ねじ山と噛み合っている部分で発生します。
形状による応力緩和
この応力集中を緩和するために、ナットの形状に工夫を凝らした製品もあります。 例えば、ナットの座面側を少し窪ませて弾性を持たせたり、ねじ山のピッチを微妙に変化させたりすることで、奥の方のねじ山にも荷重を分担させ、第一ねじ山への負荷を低減させる技術です。これにより、締結体全体の疲労寿命を大幅に延ばすことが可能になります。
トラブルシューティングとメンテナンス
現場で発生するナット関連のトラブルには、物理的な原因が存在します。
焼き付き（かじり）
前述のステンレス鋼の例だけでなく、高速で締め付けすぎた場合や、砂などの異物が噛み込んだ場合にも発生します。一度焼き付くと、分子レベルで金属結合してしまっているため、破壊して取り外すしかありません。
オーバー・トルクによる破断
適正トルクを超えて締め付けると、ボルトが降伏点を超えて塑性変形し、最終的にはくびれて破断します。あるいは、ナットのねじ山が剪断破壊されます。トルクレンチを用いた適切な管理が必要です。
遅れ破壊
高強度のナットやボルトにおいて、静的な荷重がかかった状態で、ある日突然割れる現象です。水素脆化とも呼ばれ、メッキ工程などで侵入した水素原子が金属組織を脆くすることが原因です。高強度品には電気メッキではなく、水素脆化のリスクがない防錆処理（ジオメット処理など）を選定することが重要です。
