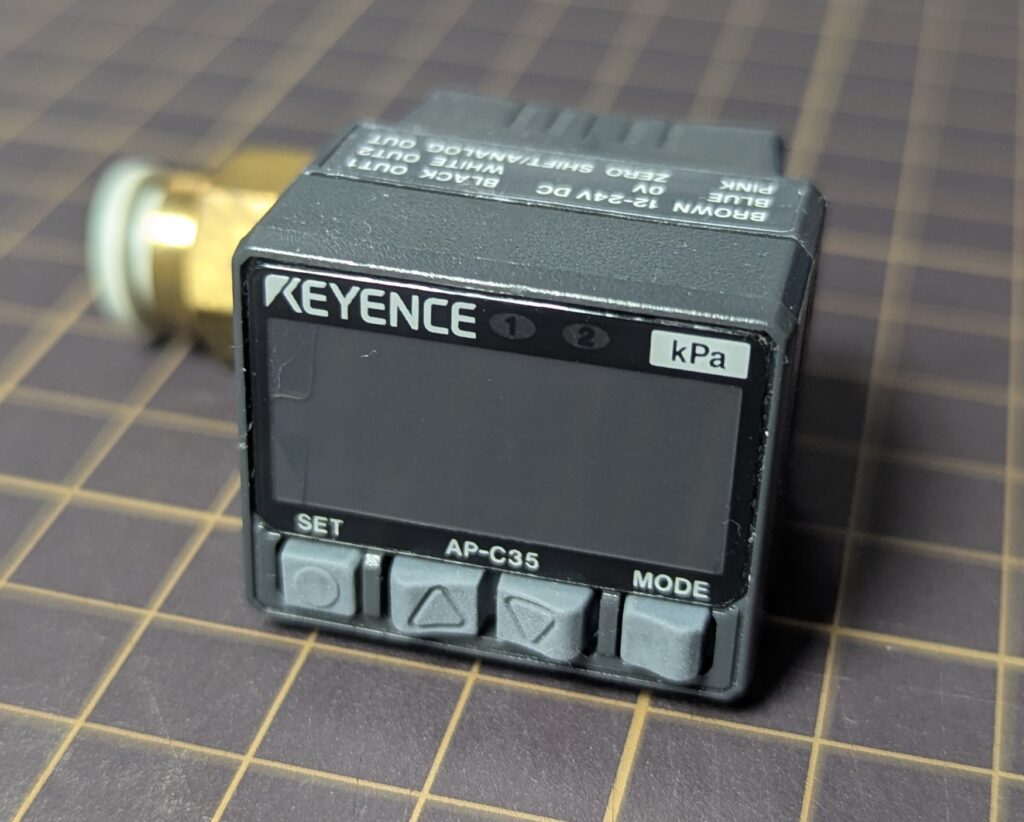

圧力センサーは、気体や液体が持つ圧力という物理量を電気信号へと変換する変換器の一種です。

現代の圧力センサーが検知する範囲は真空に近い極微圧から深海や爆発現象における数千気圧という超高圧まで、人間の知覚能力を遥かに超える領域をカバーしています。スマートフォンに内蔵されて高度を検知する微細なチップから、石油化学プラントで配管の内圧を監視する堅牢な計器までその形状と方式は多岐にわたります。

圧力の定義と測定基準

圧力の物理

圧力とは、単位面積あたりに垂直に作用する力の大きさです。国際単位系SIではパスカルという単位が用いられます。1パスカルは1平方メートルあたり1ニュートンの力が作用している状態を指します。圧力センサーの役割は流体から受圧面であるダイアフラムが受ける力を検知することにあります。ダイアフラムは圧力を受けて変形します。

この変形量や応力を電気信号に変えるのが基本原理です。

三つの測定モード

圧力の測定には基準となる圧力をどこに置くかによって三つのモードが存在します。

一つ目は絶対圧です。これは完全真空をゼロ基準として測定する圧力です。気象観測における大気圧測定や真空チャンバー内の圧力管理にはこの方式が用いられます。

二つ目はゲージ圧です。これは現在の大気圧をゼロ基準として測定する圧力です。タイヤの空気圧や血圧計などは、大気圧に対してどれだけ高いかを知りたいためこの方式が採用されます。センサーの裏側を大気に開放する構造が必要です。

三つ目は差圧です。任意の二点間の圧力差を測定します。フィルタの目詰まり検知やオリフィスプレート前後の圧力差から流量を求める場合などに利用されます。

ピエゾ抵抗効果とひずみゲージ式

現在、産業用から民生用まで最も広く普及しているのがピエゾ抵抗効果を利用した半導体ひずみゲージ式圧力センサーです。

応力を抵抗変化へ

シリコン単結晶などの半導体材料に機械的な応力を加えると、結晶格子の変形によってキャリアの移動度が変化、電気抵抗率が大きく変わる現象が起きます。これをピエゾ抵抗効果と呼びます。

金属の細線を用いたひずみゲージも抵抗変化を利用しますがそれは主に形状変化によるものです。対して半導体シリコンのピエゾ抵抗効果は原子レベルのバンド構造の変化に起因するため、金属ゲージに比べて数十倍から百倍近い感度を持ちます。

ホイートストンブリッジ

実際のセンサー構造ではシリコン基板の一部をエッチングによって薄く削りダイアフラムを形成します。そのダイアフラム上の圧力がかかった際に最も応力が発生する位置に不純物を拡散させてピエゾ抵抗素子を作り込みます。通常4つの抵抗素子を用いてホイートストンブリッジ回路を構成します。

圧力が加わると2つの抵抗値が増加し残りの2つが減少するように配置することで、出力電圧の感度を最大化し同時に温度変化による抵抗値の一律な変動をキャンセルする効果を得ています。

静電容量式圧力センサ

ピエゾ抵抗式と並んで重要な方式が静電容量式です。微圧の測定や省電力性が求められる用途で強みを発揮します。

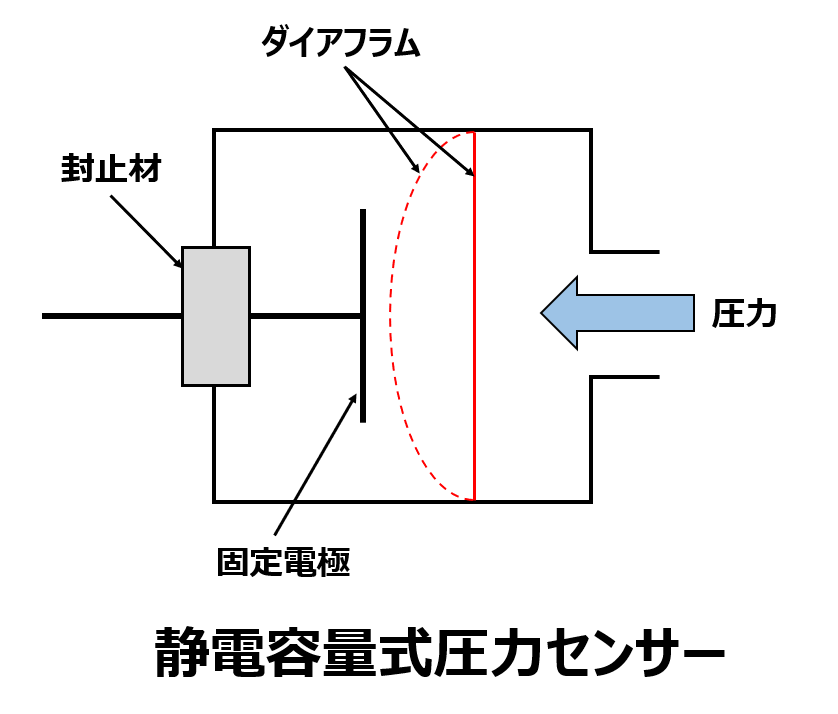

静電容量式圧力センサの原理

構造は固定電極と圧力によって変形するダイアフラムを対向させた平行平板コンデンサです。圧力がかかってダイアフラムがたわむと電極間の距離が変化します。静電容量は電極間距離に反比例するため容量の変化を検知することで圧力を求めます。

この方式の最大の利点は温度特性が良いことです。ピエゾ抵抗効果は温度依存性が強いのに対し静電容量は幾何学的な寸法で決まるため原理的に温度の影響を受けにくいのです。また消費電力が極めて小さいため、電池駆動のIoTデバイスやタイヤ空気圧監視システムTPMSなどで重宝されます。

信号処理の課題

一方で静電容量の変化は距離に対して非線形であるため、リニアな出力を得るための補正回路が必要です。また浮遊容量の影響を受けやすいため、センサーチップと検出回路を極めて近接させるあるいはワンチップ化するなどの実装技術が求められます。

圧電式圧力センサ

動的な圧力変動、衝撃波などを測定するのに特化しているのが圧電式です。

電荷の発生

水晶やチタン酸ジルコン酸鉛などの圧電体に力を加えるとその表面に電荷が発生します。これを圧電効果と呼びます。この方式は変位ではなく、力そのものに反応するため、剛性が高く固有振動数が非常に高いのが特徴です。そのため数万ヘルツに及ぶ高速な圧力変動に追従できます。

ただし発生した電荷は漏れ電流によって時間の経過とともに消失してしまうため、一定の圧力がかかり続ける静的な圧力の測定には不向きです。あくまで「変化」を捉えることを得意とするセンサーです。

MEMS技術による微細加工

現代の圧力センサーの小型化と高性能化を支えているのはMEMSです。

シリコンの機械的特性

シリコンは半導体材料として有名ですが機械構造材料としても極めて優れています。鉄などの金属は弾性限界を超えると塑性変形して元に戻らなくなりますが、単結晶シリコンは降伏点を持たず破壊する直前まで完全な弾性体として振る舞います。つまり金属ダイアフラムにありがちなヒステリシスやクリープがほとんど発生しません。これがシリコン圧力センサーが高精度である原理です。

バルクマイクロマシニング

シリコンウエハを化学薬品やプラズマで削り出すエッチング技術により、髪の毛よりも薄いダイアフラムや複雑な空洞構造を一括で大量に製造できます。特にボッシュプロセスと呼ばれる深掘り反応性イオンエッチングを用いることで、垂直な壁を持つ立体構造を自由に作れるようになり、超小型の絶対圧センサーなどがスマートフォンに搭載されるまでになりました。

信号処理と温度補償

センサー素子単体から得られる信号は微弱でありまた温度などの外乱を含んでいます。これを使用可能な信号に仕立て上げるのが信号処理回路の役割です。

増幅とA/D変換

ホイートストンブリッジからの出力電圧は通常数ミリボルトから数十ミリボルト程度です。これを計装アンプで数ボルトのレベルまで増幅します。近年ではアンプの後段にA/Dコンバータを配置し、デジタル信号として出力するスマートセンサーが主流になりつつあります。I2CやSPIといった通信プロトコルを用いることでマイコンとの接続性を確保しています。

温度ドリフトの補正

半導体センサーの宿命として温度による特性変動、温度ドリフトがあります。温度が上がるとピエゾ抵抗係数が下がり、感度が低下します。またゼロ点もシフトします。

これを補正するためにセンサーチップ近傍あるいは同一チップ内に温度センサーを内蔵させます。計測した温度情報に基づき、アナログ回路で逆特性の補正をかけるか、あるいはデジタル演算処理によってリアルタイムで数値を補正します。

パッケージングと耐環境性

パッケージング技術はセンサーの寿命と信頼性を決定づけます。

メディアアイソレーション

清浄な乾燥空気などを測る場合は、シリコンチップをそのまま空気に触れさせることができます。しかしエンジンオイル、海水、腐食性ガス、血液などを測る場合、シリコンやボンディングワイヤが腐食する恐れがあります。

このような過酷な媒体に対しては、二重ダイアフラム構造が採られます。受圧部を耐食性の高いステンレスやハステロイなどの金属ダイアフラムで覆いその内部にシリコンオイルを充填します。測定流体の圧力は金属ダイアフラムを押しオイルを介して内部のシリコンチップに伝達されます。オイル封入式と呼ばれるこの構造によりチップは腐食から守られます。
