機械要素の基礎：滑車

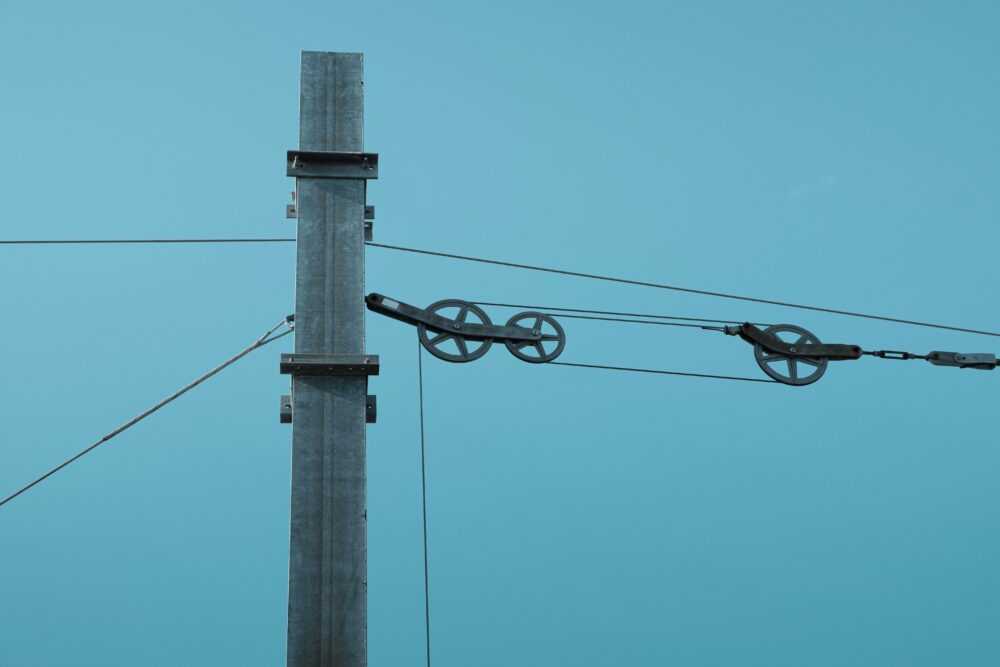

滑車は、円盤状の回転体の外周に溝を設け、そこにロープやベルトなどの柔軟な伝達要素を巻き掛けることで、力の方向を変える、あるいは力の大きさを変換するために用いられる機械要素です。
古代より「てこ」「車輪」「斜面」「ねじ」「くさび」と並ぶ単純機械の一つとして数えられ、アルキメデスが複合滑車を用いて巨大な船をたった一人で動かしたという逸話が残るほど、その力学的有用性は古くから知られています。現代においても、クレーンによる重量物の揚重、エレベーターの昇降システム、自動車エンジンの補機駆動、そして工場のコンベアラインに至るまで、滑車はエネルギー伝達と変換の要として機能し続けています。
力の変換と静力学
滑車の最も基本的な機能は、張力の伝達とベクトルの変換です。その機能は、回転軸が固定されているか、移動可能かによって大きく異なります。
定滑車と力の方向転換
軸が構造物に固定され、位置が変わらない滑車を定滑車と呼びます。 力学的に見ると、定滑車は一種の天秤、すなわち支点が中央にある等比のてこと同等です。ロープの一端を引く力は、滑車を介してそのまま他端の負荷に伝達されます。 理想的な状態、つまり軸受の摩擦やロープの曲げ剛性を無視できる場合、入力する力と出力される力は等しくなります。したがって、定滑車には倍力効果はありません。 しかし、定滑車の真価は、重力に逆らって物体を持ち上げる際に、ロープを下向きに引くことができるという、力の作用線の変更にあります。自身の体重を利用して重いものを引くことができるため、作業性や安全性の向上に不可欠な要素です。
動滑車と倍力効果
軸が固定されておらず、ロープにぶら下がる形で負荷と共に移動する滑車を動滑車と呼びます。 これは力学的には、支点が端にあり、作用点が中央にあるてこと見なすことができます。 ロープの一端を固定し、動滑車に負荷を吊るして他端を引き上げるとき、負荷の重量は二本のロープによって分担されます。そのため、ロープ一本あたりにかかる張力は負荷の半分で済みます。これが動滑車の倍力機能です。 ただし、エネルギー保存の法則により、仕事の総量は変わりません。力を半分にする代償として、ロープを引く距離は負荷が移動する距離の二倍必要になります。これを速度比と言います。
複合滑車とブロック
定滑車と動滑車を複数組み合わせたシステムを複合滑車あるいはブロックと呼びます。 複数の滑車を一つのブロックに収め、ロープを幾重にも往復させることで、入力荷重を数分の一、数十分の一に低減させることができます。 理論上の引く力は、負荷重量をロープの支持本数で割った値となります。クレーンのフックブロックなどはこの原理を極限まで利用しており、数百トンの物体を比較的小さなワイヤー張力で持ち上げることを可能にしています。
ロープの剛性と効率
理想的な滑車では摩擦や損失をゼロと仮定しますが、現実の設計では効率の低下を無視できません。滑車の効率を決定づける要因は主に二つあります。軸受摩擦とロープの剛性です。
軸受の摩擦トルク
滑車が回転する際、軸と軸受の間には必ず摩擦が発生します。すべり軸受や転がり軸受が用いられますが、荷重が大きくなるほど摩擦トルクは増大し、入力エネルギーの一部が熱として失われます。
ロープの曲げ剛性
より支配的な損失要因は、ロープやワイヤーの曲げ剛性です。 ロープが滑車に巻き付くとき、それは強制的に曲げられます。そして滑車から離れるときに真っ直ぐに戻ります。 金属製のワイヤーロープや繊維ロープは、多数の素線を撚り合わせた構造をしています。ロープが曲がるとき、素線同士が互いに擦れ合い、内部摩擦が発生します。これによりエネルギーが消費されます。 また、ロープを曲げるためには力が必要です。滑車へ進入する側のロープは、曲げるための力の分だけ余計に張力が必要となり、退出する側のロープは、真っ直ぐに戻ろうとする弾性力によって張力が減少します。 この張力差が回転抵抗となり、効率を低下させます。これを剛性抵抗と呼びます。滑車の直径が小さいほどロープは急激に曲げられるため、この損失は大きくなります。
シーブとＤｄ比
ワイヤーロープを使用する場合、滑車、専門的にはシーブの設計は寿命に直結する重要事項です。
Ｄｄ比の選定
シーブの直径Ｄとワイヤーロープの直径ｄの比率をＤｄ比と呼びます。 この比率が小さいと、ワイヤーには大きな曲げ応力が発生します。滑車を通過するたびに曲げと伸ばしが繰り返されるため、素線には疲労が蓄積し、最終的には金属疲労による断線に至ります。 クレーン構造規格などの法規では、用途に応じてこのＤｄ比の最小値が厳格に定められています。一般的には20程度の値が用いられますが、エレベーターやマインホイストなど、高い安全性が求められる用途では、より大きな比率が選定されます。
溝形状と面圧
シーブの外周には、ロープを案内するための溝が設けられています。 この溝の半径は、ロープの半径よりもわずかに大きく設計されます。もし溝が狭すぎると、ロープが側面から挟み込まれて変形し、摩耗が加速します。逆に広すぎると、ロープが扁平に変形し、素線間の接触圧力、ヘルツ面圧が高くなって寿命が縮まります。 適切な溝形状は、ロープを適度にサポートし、面圧を分散させる役割を果たします。
フリートアングル
ドラムから繰り出されたロープがシーブに入るとき、常に真っ直ぐに入るとは限りません。斜めに入射する角度をフリートアングルと呼びます。 この角度が大きいと、ロープがシーブのフランジ（溝の縁）に激しく擦れ、ロープとシーブの両方を摩耗させます。また、ロープが溝から外れる原因にもなります。一般的には1.5度から2度以内に収めるよう設計配置されます。
ベルト伝動と摩擦駆動
滑車は、物を吊り上げるだけでなく、動力を伝達するプーリとしても広く利用されます。ここではロープではなくベルトが用いられます。
平ベルトとVベルト
平ベルトは、平らなプーリの外周にベルトを掛け、張力を与えて摩擦力で動力を伝えます。 しかし、より大きなトルクを伝達するために考案されたのがVベルトとVプーリです。 Vベルトは断面が台形をしており、プーリの溝も同様の角度を持っています。ベルトに張力をかけると、くさび効果によってベルトが溝に強く押し付けられます。 これにより、見かけ上の摩擦係数が大幅に増大し、平ベルトに比べてスリップしにくく、コンパクトで強力な伝動が可能になります。
スリップとクリープ現象
ベルト伝動において避けて通れない物理現象が、スリップとクリープです。 スリップは、過負荷などによりベルトがプーリ面を滑る現象で、動力伝達が遮断されるだけでなく、発熱によるベルトの焼損を招きます。 一方、クリープは正常な運転状態でも発生します。ベルトは弾性体であるため、張力の高い張り側では伸び、張力の低い緩み側では縮みます。プーリ上でベルトが伸縮を繰り返す際、微小な位置ずれが生じます。これがクリープ現象です。 このため、ベルト伝動では入力側の回転数と出力側の回転数の比が、プーリ径の比と完全には一致せず、わずかな回転数の損失が生じます。精密な同期回転が必要な場合は、歯付きベルト（タイミングベルト）が使用されます。
トラクションドライブとエレベーター
現代の高層ビルを支えるエレベーターの多くは、つるべ式と呼ばれるトラクション方式を採用しています。これは滑車の摩擦力を極限まで利用したシステムです。
摩擦による揚重
エレベーターのロープは、カゴと釣り合い重り（カウンターウェイト）を繋いでおり、その途中で巻上機の駆動シーブ（トラクションシーブ）に巻き掛けられています。ドラムに巻き取るのではなく、シーブとの摩擦力だけでロープを動かしています。 この方式の利点は、どれだけ高いビルでもロープの長さに制限がないこと、そして万が一カゴが天井に衝突した場合でも、ロープがスリップしてそれ以上の巻き上げを防ぐ安全機能が物理的に備わっていることです。
溝の形状とアンダーカット
トラクションシーブには、高い摩擦係数が求められます。そのため、通常のU字溝ではなく、溝の底部をさらに掘り下げたアンダーカット溝や、鋭角なV溝が採用されます。 これにより、ロープへの食い込みを強くして摩擦力を稼ぎますが、同時にロープへの攻撃性も高まるため、シーブの材質硬度とロープの仕様のバランス調整が極めて高度な技術となります。
CVT 無段変速機
滑車の直径を可変にすることで、変速比を連続的に変える機構がCVT、無段変速機です。スクーターや多くの乗用車に搭載されています。
可変プーリの原理
CVTのプーリは、二枚の円錐盤を向かい合わせた構造をしています。片方の円錐盤を油圧などで軸方向にスライドさせることで、Vベルトが挟まる位置、すなわち有効直径を変化させます。 入力側のプーリ幅を狭くして直径を大きくし、出力側の幅を広げて直径を小さくすれば増速（オーバードライブ）となり、逆操作で減速（ローギア）となります。 歯車のような段付き変速ではなく、エンジンの最も効率の良い回転数を維持したまま変速できるため、燃費向上に寄与する技術です。ここでは、金属ベルトとプーリの間で高圧のトラクションオイルを介した特殊な動力伝達が行われています。
慣性モーメントとダイナミクス
滑車は回転体であるため、それ自体が質量と慣性モーメントを持ちます。これは高速回転する機械において無視できない要素です。
フライホイール効果
慣性モーメントの大きな滑車は、回転速度の変化を妨げる働きをします。これをフライホイール効果と呼びます。 エンジンのクランクプーリなどは、あえて質量を持たせることで回転ムラを吸収するダンパーとしての役割も担っています。 逆に、サーボモーターなどで急加減速が必要な系では、プーリの慣性モーメントは抵抗となります。そのため、肉抜き穴を設けたり、アルミニウムや樹脂などの軽量素材を用いたりして、極限まで慣性を小さくする設計がなされます。
バランスと振動
高速回転するプーリに質量の偏り、アンバランスがあると、遠心力によって振動が発生します。 これは軸受の寿命を縮めるだけでなく、騒音や加工精度の低下を招きます。そのため、製造時には動釣り合い試験（ダイナミックバランス）を行い、ドリルで穴を開けて質量を減らす、あるいはウェイトを付加するなどの修正が行われます。
新たな技術とメンテナンス
滑車技術は成熟していますが、メンテナンスフリー化や高機能化への進化は続いています。
樹脂化と複合材料
軽量化と耐腐食性を目的として、ガラス繊維強化樹脂やカーボンファイバーを用いたシーブやプーリが増加しています。これらは自己潤滑性を持つものもあり、ロープの摩耗低減や、給油不要なメンテナンスフリー化に貢献しています。
異物噛み込みと摩耗管理
現場運用における最大のリスクは、ロープとシーブの間への異物噛み込みです。砂や金属片が噛み込むと、ロープが一瞬で損傷したり、シーブが割れたりする原因となります。 また、シーブの溝底の摩耗は、ロープの直径よりも小さくなるとロープを締め付けて寿命を急激に縮めるため、定期的なゲージによる摩耗測定と、適切なタイミングでの交換が、システム全体の安全を担保するために不可欠です。
