機械要素の基礎：ラックとピニオン

ラックとピニオンとは

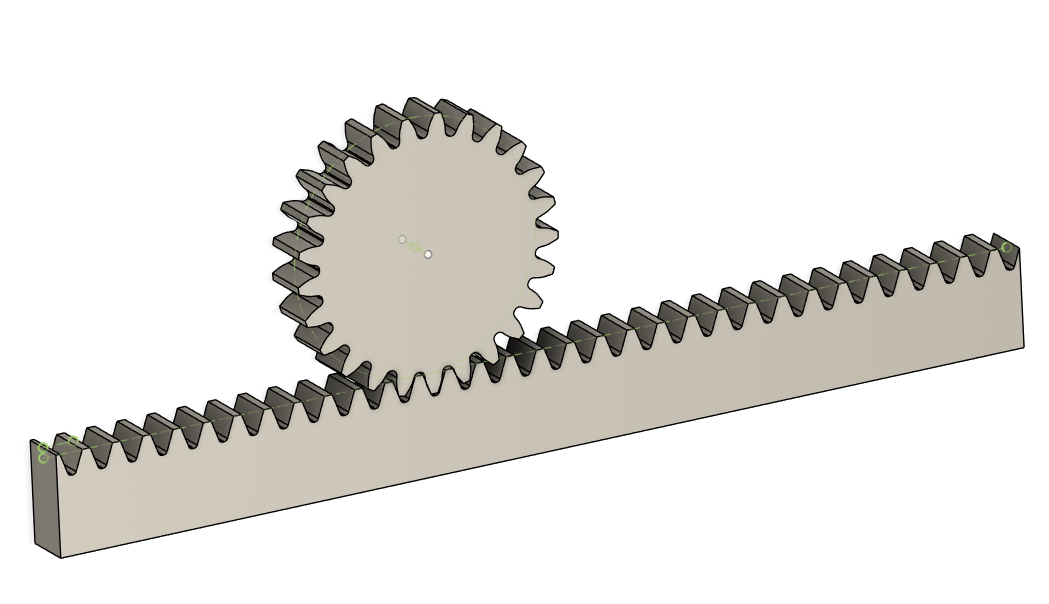

ラックとピニオンは、回転運動を直線運動に、あるいはその逆に直線運動を回転運動に変換するための代表的な機械要素の一組です。この機構は、直線状の棒に歯を刻んだ部品であるラックと、これに噛み合う円盤状の小歯車であるピニオンとから構成されます。ピニオンが回転するとラックが直線的に移動し、逆にラックが直線的に移動するとピニオンが回転します。歯車の一種であり、歯同士が直接噛み合うことで、滑りがなく確実な運動変換を実現します。その構造の単純さと機能の明確さから、自動車の操舵装置をはじめ、工作機械、ロボットなど、多岐にわたる分野で利用されています。

基本構造と動作原理

ラックは、平らな棒の片面あるいは両面に、ピニオンの歯と噛み合うように多数の歯が等間隔に直線状に並べられた部品です。これは、無限に大きな直径を持つ平歯車の一部と考えることができます。ピニオンは、通常、比較的小さな直径を持つ標準的な平歯車またははすば歯車です。

動作原理は、ピニオンの回転軸にトルクが加えられてピニオンが回転すると、その歯がラックの歯を順次押し進め、ラックが直線方向に移動するというものです。逆に、ラックに直線方向の力が加えられて移動すると、ラックの歯がピニオンの歯を押し、ピニオンが回転します。ピニオンの回転量とラックの移動量は、ピニオンの歯数と歯の大きさ、すなわちモジュールによって正確に決まります。

ラックとピニオンの種類

ラックとピニオンには、主に歯の形状によっていくつかの種類があります。 最も一般的なのは、歯すじがラックの移動方向に対して直角、すなわちピニオンの軸に平行な、すぐばのラックとピニオンです。製作が比較的容易です。 より滑らかで静かな動作や、より大きな力の伝達が求められる場合には、歯すじが斜めになったはすばのラックとはすば歯車のピニオンが用いられます。ただし、この場合は軸方向にスラスト力が発生します。 また、精度によって研削仕上げされた高精度な研削ラックや、切削加工のみの汎用的な切削ラックなどがあります。

主な特徴

ラックとピニオン機構の主な特徴は以下の通りです。

• 構造が比較的単純で、部品点数も少ないです。
• 回転運動と直線運動を直接的かつ確実に変換できます。
• 歯車の原理を利用するため、比較的大きな力を伝達することができます。
• 運動の精度は、ラックとピニオンの歯の加工精度に大きく依存します。
• 歯と歯溝の間のわずかな隙間であるバックラッシが存在し、これが精密な位置決めにおいては誤差の原因となることがあります。バックラッシを低減するための工夫が施された製品もあります。
• システム全体の剛性も、特に精密な動作が求められる場合には重要な要素となります。

材料

ラックとピニオンの材料は、伝達する力、運動速度、要求される精度や耐久性、使用環境などを考慮して選定されます。 一般的には、強度と耐摩耗性が求められるため、鋼が多く用いられます。ピニオンにはS45Cのような炭素鋼やSCM材のような合金鋼が使われ、多くの場合、歯面には焼入れなどの熱処理が施されて硬度が高められます。ラックも同様に鋼材が主ですが、ピニオンよりは硬度を若干低くしてピニオン側の摩耗を防ぐこともあります。 軽負荷で低騒音が求められる場合や、耐食性、無潤滑性が要求される用途では、ポリアセタールやナイロンなどのエンジニアリングプラスチック製のラックとピニオンも使用されます。

主な応用例

ラックとピニオン機構は、その確実な運動変換機能により、様々な機械や装置で利用されています。

• 自動車の操舵装置: ハンドルの回転をタイヤの向きを変える直線運動に変換するステアリング機構として最も広く知られています。
• 工作機械: 旋盤の刃物台の送り、フライス盤や研削盤のテーブル移動など、精密な位置決めや直線送り機構に用いられます。
• ロボット: 産業用ロボットのアームの伸縮や直動アクチュエータの一部として利用されます。
• 昇降装置: 一部のエレベータやリフトの昇降駆動機構として使われることがあります。
• 自動ドアやゲートの開閉装置: モーターの回転を扉やゲートの直線開閉運動に変換します。
• 印刷機やプロッタ: 用紙送りや印字ヘッドの移動機構。
• ラック式鉄道: 急勾配を登るための特殊な鉄道で、車両のピニオン歯車が線路間に敷設されたラックレールと噛み合って駆動力を得ます。
• 測定器: ダイヤルゲージなどの指示計器内部で、測定子の微小な直線変位を指針の回転運動に拡大して表示する機構に利用されます。

利点と欠点

ラックとピニオン機構の主な利点は、構造が単純であること、比較的大きな力を伝達できること、滑りのない確実な運動変換が可能であること、ラックを延長することで長い直線移動距離を容易に得られること、高精度に製作すれば良好な位置決め精度が得られることです。 一方、欠点としては、歯の噛み合いにはバックラッシが避けられず、これが精密な制御では問題となる場合があること、円滑な動作と長寿命のためには適切な潤滑が必要であること、高速運転時には騒音が発生しやすいこと、開放型の機構では外部からの異物の影響を受けやすいこと、長期間の使用により歯面が摩耗することなどが挙げられます。

潤滑と保守

ラックとピニオンが円滑に作動し、摩耗を最小限に抑え、長期間にわたり性能を維持するためには、適切な潤滑が不可欠です。使用条件、例えば荷重、速度、温度、環境などに応じて、グリスまたは潤滑油が選定され、定期的に補給されます。 また、定期的な保守作業も重要です。歯面の摩耗や損傷の有無、バックラッシの増大、取り付けの緩みなどを点検し、必要に応じて潤滑剤の補給や交換、部品の調整や交換を行います。

まとめ

ラックとピニオンは、回転運動と直線運動を確実かつ効率的に相互変換するための、基本的で信頼性の高い機械要素です。その構造の単純さと機能の明確さから、自動車のステアリング機構をはじめとして、工作機械、産業用ロボット、各種自動装置など、極めて広範な分野で重要な役割を担っています。高精度な運動制御から大きな力の伝達まで、多様な要求に応えることができるため、今後も様々な機械システムで活用され続けるでしょう。
