機械要素の基礎：リベット
リベット加工とは、部材にあけられた穴にリベットと呼ばれる円筒状の軸を持つ締結部品を挿入し、その端部を塑性変形させて頭部を形成することで、複数の部材を永久的に結合する機械的接合技術です。この技術の本質は、金属材料が持つ塑性、つまり力を加えて変形させた後に力がなくなっても元の形に戻らない性質を利用することにあります。
ボルトとナットによる締結が、ねじの螺旋構造と摩擦力を利用した着脱可能な接合であるのに対し、リベット接合は一度締結すると破壊しなければ取り外すことができない永久接合に分類されます。この不可逆性は、振動による緩みが発生しないという工学的に極めて重要な信頼性を生み出します。
リベットの締結プロセス

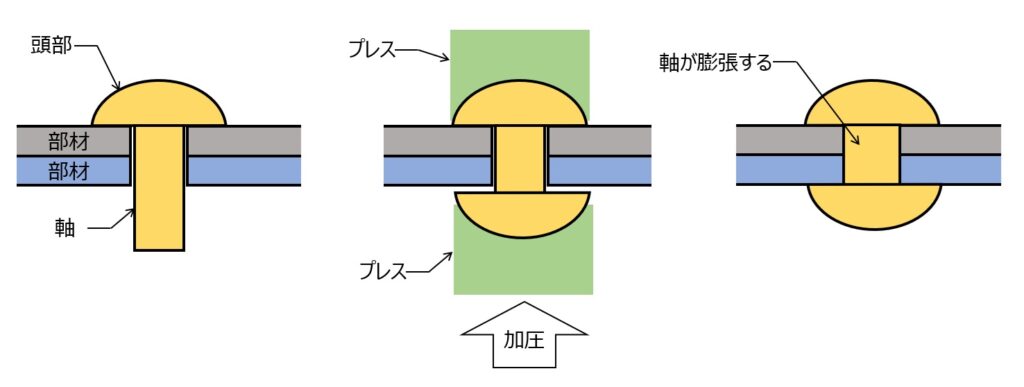

リベットの基本的な締結プロセスは、まず被接合材にドリルなどで下穴をあけることから始まります。この穴にリベットを差し込み、シャンクエンドをハンマーやプレス機、あるいは専用のリベッターを用いて叩き潰します。この工程をカシメあるいはアプセットと呼びます。カシメによってシャンクエンドは半径方向に押し広げられ、新たな頭部、すなわち成形頭部が作られます。これにより、二つの頭部が部材を両側から強力に挟み込み、締結が完了します。
この際、リベットの軸部も加圧によって太くなる方向へ塑性変形し、下穴の内部隙間を完全に埋め尽くします。この穴埋め効果により、リベットと部材の間にガタつきがなくなり、せん断荷重に対して即座に、かつ均一に抵抗することが可能となります。
リベットの種類と工学的分類
工業的に使用されるリベットは、その形状や締結方法によっていくつかの種類に大別され、それぞれが異なる力学的特性と適用用途を持っています。
最も基本的かつ歴史が古いのが中実リベット、ソリッドリベットです。これは軸の内部まで金属が詰まった無垢のリベットであり、最も高いせん断強度と引張強度を持ちます。航空機の機体構造や橋梁、鉄骨建築など、高い信頼性が求められる構造部材の接合には、現在でもこのソリッドリベットが主役として用いられています。特に航空宇宙分野では、沈頭リベットと呼ばれる、頭部が皿形状をしており部材表面と平らになるタイプが多用され、空気抵抗の低減に寄与しています。
一方、片側からしか作業できない閉断面構造の接合のために開発されたのがブラインドリベットです。これは中空のリベット本体と、その中心に通されたマンドレルと呼ばれる心棒から構成されています。専用工具でマンドレルを引き抜くと、マンドレルの頭部がリベットの軸側を変形させて膨らませ、カシメ完了後にマンドレルが破断して脱落する仕組みです。ソリッドリベットに比べて強度は劣りますが、作業性が極めて高く、電機製品や自動車の内装、建材などで広く普及しています。
さらに、近年自動車産業を中心に急速に普及しているのがセルフピアシングリベット、SPRです。これは下穴をあける必要がない画期的なリベットです。高硬度のリベットを強力なプレス圧で部材に打ち込み、リベット自身が上側の部材を貫通し、下側の部材の中でスカート状に広がることで締結されます。下穴加工工程を省略できるだけでなく、溶接が困難な異種材料接合が可能であるため、アルミニウムと鋼板を組み合わせるマルチマテリアル車体の製造において不可欠な技術となっています。
強度特性と設計上の考慮事項
リベット継手の強度設計において支配的なのは、リベットの軸断面に作用するせん断応力と、リベットが穴の内壁を押す支圧応力です。
リベットはボルトと異なり、強い軸力によって部材間の摩擦力で荷重を支える摩擦接合ではなく、リベット軸そのものが荷重を受け止める支圧接合として設計されることが一般的です。そのため、リベットの材質選定においては、被接合材と同等以上のせん断強度を持つことが求められます。また、複数のリベットを一列に配置する場合、荷重が特定のリベットに集中しないよう、ピッチや縁端距離といった幾何学的な配置を適切に設計する必要があります。
特に航空機の設計においては、疲労強度が最重要課題となります。リベット用の穴は、部材にとって断面積が減少する欠損部分であり、応力集中源となります。しかし、適切なリベット加工を行うことで、疲労寿命を延ばすことが可能です。リベットを強くカシメて穴を押し広げると、穴の周囲の母材には圧縮の残留応力が生じます。この圧縮残留応力は、引張荷重が作用した際に、き裂の発生と進展を抑制する働きをします。これをさらに推し進めた技術として、穴の内面をあらかじめ押し広げておくコールドエキスパンション法などがあり、リベット接合の信頼性を極限まで高めています。
熱的影響と異種材料接合
リベット加工の最大の利点の一つは、溶接のような入熱を伴わない冷間加工、あるいは変態点以下の温間加工である点です。
溶接接合では、母材が一度溶融し再凝固するため、熱影響部と呼ばれる領域で強度が低下したり、熱歪みによって部材が変形したりする問題が避けられません。特に、航空機に使用されるジュラルミンなどの高強度アルミニウム合金は、熱処理によって強度を得ているため、溶接の熱を加えると析出硬化組織が崩れ、強度が著しく低下してしまいます。リベット接合であれば、このような熱的な材質劣化を及ぼすことなく、材料本来の強度を維持したまま接合することができます。
また、融点の異なる金属同士や、金属と樹脂といった異種材料の接合においても、リベットは極めて有効です。溶接では不可能な組み合わせであっても、機械的に締結するリベットならば問題なく接合可能です。ただし、異種金属を接触させる場合には、電位差腐食すなわちガルバニック腐食への配慮が不可欠です。電位差のある金属が水分を介して接触すると、卑な金属側が急速に腐食します。これを防ぐため、リベット自体に防食コーティングを施したり、接合面にシーラントやプライマーを介在させて電気的な絶縁を確保したりするなどの工学的対策が講じられます。
加工プロセスと設備技術
リベットの締結プロセス、特にソリッドリベットの打鋲作業は、リベッティングハンマーによる打撃、またはスクイーザーによる圧入によって行われます。
かつての巨大構造物、例えばエッフェル塔やタイタニック号の建造では、熱間リベット法が用いられていました。これは鉄製のリベットを赤熱するまで加熱して柔らかくしてから穴に挿入し、ハンマーで叩いて頭を作る方法です。熱間リベットは、冷える過程で収縮するため、その熱収縮力によって強力な軸力が発生し、部材同士を強く密着させる効果があります。しかし、加熱設備が必要であることや作業環境の過酷さから、現在では特殊な用途を除き、常温で行う冷間リベット法が主流です。
冷間リベットでは、材料の加工硬化を考慮する必要があります。カシメ加工によってリベット材は硬く、脆くなります。そのため、リベット材には適度な延性と、加工硬化しすぎない特性が求められます。航空機用リベットの中には、時効硬化性のアルミニウム合金を使用し、溶体化処理直後の柔らかい状態で打鋲を行い、その後の常温放置によって強度を発現させるという、冶金学的な特性を巧みに利用したものもあります。このようなリベットはアイスボックスリベットと呼ばれ、打鋲直前まで冷凍保存して時効の進行を止めて管理されます。
近年の自動車製造ラインにおけるセルフピアシングリベット SPR では、巨大なC型フレームを持つロボットアームが用いられます。これらの装置は、油圧またはサーボモーターによって数トンの加圧力を発生させ、リベットを打ち込むと同時に、カシメの良否を判定するためのプロセスモニタリング機能を有しています。打ち込み時の荷重と変位の曲線をリアルタイムで監視することで、板厚の変動やリベットの異常を検知し、全数品質保証を実現しています。
航空宇宙産業における絶対的地位
リベット加工が最も洗練され、かつ代替不可能な技術として君臨しているのが航空宇宙産業です。現代の旅客機の機体は、セミモノコック構造と呼ばれる、外板と骨組みが一体となって荷重を受け持つ構造を採用しています。この薄いアルミニウム合金の外板を、フレームやストリンガーといった骨材に固定するために、一機あたり数百万本ものリベットが使用されています。
なぜ溶接やボルトではなくリベットなのか。その理由は重量効率と信頼性のバランスにあります。ボルトとナットを使用すれば、その重量は膨大なものとなり、航空機の成立性を脅かします。リベットはボルトに比べて圧倒的に軽量です。また、接着剤による接合も進歩していますが、接着剤は面外方向の剥離力に弱く、また経年劣化や環境温度の影響を受けやすいという課題があります。
リベットは、飛行中に常にさらされる激しい振動に対しても、緩むという概念が構造上存在しません。また、万が一き裂が発生した場合でも、リベット穴がストッパホールのような役割を果たし、き裂の進展を一時的に食い止める効果も期待できます。さらに、修理やメンテナンスの際にも、リベットの頭をドリルで削り取ることで取り外しが可能であり、新しいリベットで再締結することができます。このような、フェイルセーフ性、メンテナンス性、そして重量効率の総合的な優位性により、炭素繊維複合材料、CFRPの採用が進む最新鋭機においても、金属部材との接合部には依然としてリベットあるいはリベットと同様の原理を持つファスナーが使われ続けています。
結論
リベット加工は、単にものを繋ぐという原始的な機能を、塑性力学と材料工学に基づいて極限まで洗練させた技術です。熱を加えずに強固な接合を得られるという特性は、高機能材料の特性を損なうことなく構造体を組み上げることを可能にし、機械的な締結による信頼性は、人命を預かる輸送機器の安全性を担保しています。
自動化が進み、接着接合やレーザー溶接といった新技術が台頭する中にあっても、リベットが持つ「確実な塑性変形による締結」という物理的な事実は、工学的な安心感として代えがたい価値を持ち続けています。異種材料接合という現代的な課題に対する解答の一つとして進化を続けるセルフピアシングリベットに見られるように、リベット加工は過去の技術ではなく、形を変えながら未来のモノづくりを支え続ける基盤技術であり続けるでしょう。
