ラプチャーディスクは、密閉された圧力容器や配管システムにおいて、内部の圧力が設計された限界値に達した際に、自ら破壊されることで内部の流体を外部へ放出し、システム全体の過圧を防ぐ安全装置です。破裂板とも呼称されます。
スプリングの力で開閉を繰り返す安全弁とは異なり、ラプチャーディスクは一度作動すれば再使用ができない自己犠牲型のデバイスです。この意図的に破壊されるという機能を確実に果たすために設計されています。
応答速度とフェイルセーフの力学
化学プラントの反応容器や高圧ガスの貯槽において、冷却システムの異常による反応の暴走や、外部火災による急激な温度上昇が発生すると、内部の流体は急激に膨張し、圧力は指数関数的に上昇します。
この圧力上昇に対し、ラプチャーディスクは容器本体よりも先に破壊されるように設計された最も脆弱な部分として機能します。機械的な安全弁が、急激な圧力上昇に対して弁体が開ききるまでにわずかな時間的遅れが生じるのに対し、ラプチャーディスクは流体と直接接している金属膜そのものが物理的限界を迎えて破れます。
その応答速度は数ミリ秒の領域に達し、さらに破裂した瞬間に配管の口径と同じ面積の放出穴を形成するため、気体と液体が混ざり合った二相流や、圧力上昇が著しい粉塵爆発などの状態においても、瞬時に圧力を逃がす放散能力を持ちます。
ディスクの構造分類
ラプチャーディスクは、設定された圧力で確実に破壊を起こすために、金属のどの特性を利用するかによって、大きく二つの構造に分類されます。

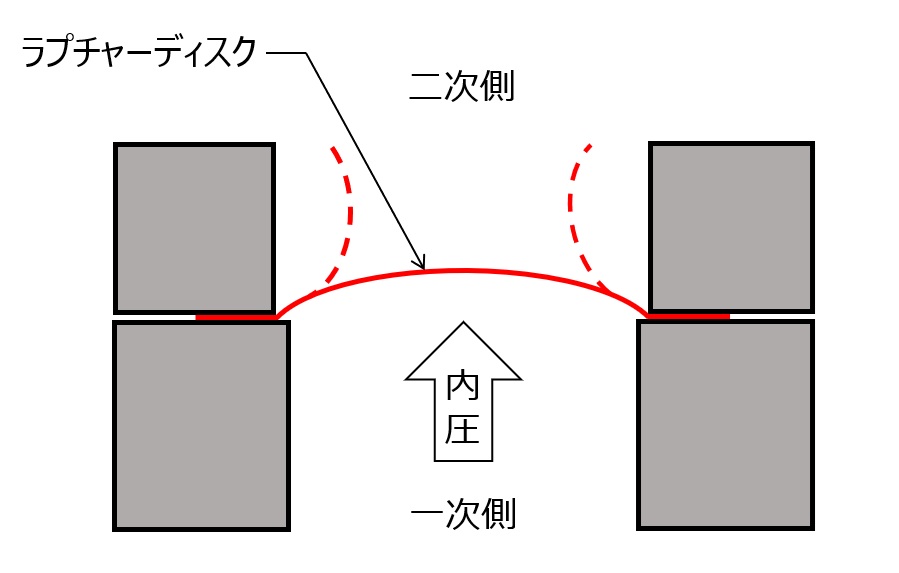

正張力型 ドーム形状
流体の圧力をドーム状に膨らんだディスクの凹面で受け止める、標準的な構造です。
圧力が上昇すると、金属のドームは風船のようにさらに引き伸ばされます。引張応力が材料の引張強さに達した瞬間、ディスクの中心付近から亀裂が走り、花びらのように裂けて開きます。構造が単純で製造が容易ですが、金属を引き伸ばして破裂させる性質上、圧力の変動による金属疲労が蓄積しやすく、また破裂した際に金属の破片が下流へ飛散しやすいという特徴を持っています。

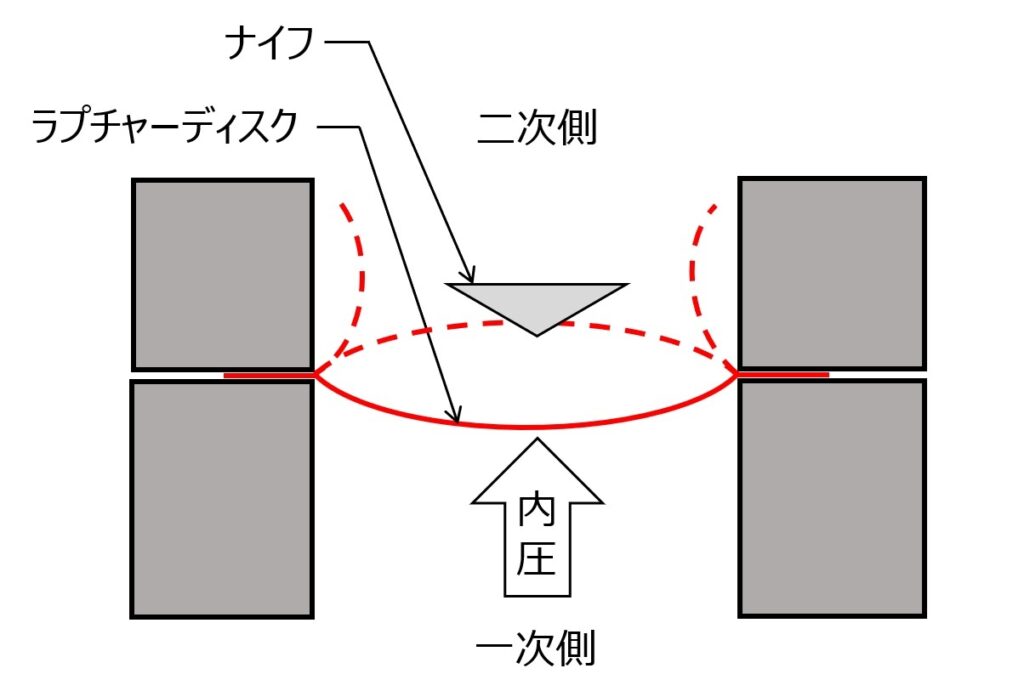

反転型 リバースバックリングの座屈現象
正張力型の課題に対応したのが、ドームの凸面で圧力を受け止める反転型です。圧縮座屈型とも呼ばれます。
この構造において、金属膜は引張応力ではなく圧縮応力を受けます。金属は薄いドーム状であるため、圧力が上昇していくと、ある限界点で圧縮力に耐えきれず、凸面のドームが一瞬にしてペコッと裏返るスナップスルー座屈現象を発生させます。
裏返って凹面になったディスクは、あらかじめホルダーに仕込まれたナイフの刃に激突して切り裂かれるか、あるいはディスク表面に刻まれた十字の溝に沿って自らの運動エネルギーで引き裂かれます。引張破壊ではなく座屈現象を利用するため、破裂圧力が安定しており、破片の飛散が起きにくいという長所を持っています。
スコアリング技術
配管の下流に高価なタービンやバルブが存在する場合、ラプチャーディスクが破裂した際の金属破片がそれらに激突することは避ける必要があります。これを防ぐための技術がスコアリングです。
ディスクの表面に対し、プレス機による機械的押圧や、高精度なレーザー加工を用いて、十字型や円周状の浅い溝を刻み込みます。スコアの深さを均一に保つことは破裂圧力の精度に直結するため、精密な加工制御が求められます。
金属材料に溝が存在すると、その部分の断面積が減少するだけでなく、溝の先端に応力集中が発生します。圧力が上昇してディスクが限界に達すると、亀裂はこのスコアの底から発生し、スコアに沿って伝播します。
これにより、ディスクは花びらが開くように規則正しく裂け、ちぎれて飛んでいくことなくホルダーの縁に繋ぎ止められたまま全開状態となります。ノンフラグメント設計と呼ばれるこの技術は、安全弁の一次側にラプチャーディスクを設置する上で必須な要素となります。
材料科学と温度依存性
ラプチャーディスクは流体と直接接触しながら圧力に耐え続けるため、耐食性と温度に対する機械的強度の安定性が求められます。
特殊合金の選定
純アルミニウム、オーステナイト系ステンレス鋼のほか、ニッケル、インコネル、ハステロイといった耐食合金が標準的に用いられます。強酸や強アルカリなどの腐食性の高い流体に対しては、さらにタンタルなどの金属を用いたり、ディスクの接液面にPTFEの極薄フィルムを貼り合わせた複合構造を採用したりします。
また、金属材料を使用せず、高純度の黒鉛に樹脂を含浸させたグラファイト製のディスクも存在します。グラファイトは引張強度が低く脆性破壊を起こすため、低圧での破裂制御に優れており、かつ多くの化学薬品に侵されない耐食性を有しています。
熱による降伏点低下
金属の引張強度やヤング率は、温度が上昇するにつれて低下するという性質を持っています。
したがって、室温で一定の圧力で破裂するように設計されたディスクは、高温の環境下では金属が軟らかくなるため、それよりも低い圧力で破裂してしまいます。設計者は、システムが異常圧力を迎える瞬間の流体温度を予測し、その特定の温度環境下において目標とする圧力で金属が破断するように、あらかじめ室温での強度を逆算してディスクの板厚とスコアの深さを決定する必要があります。
常用圧力比と金属疲労
システムが通常稼働している際の圧力と、ディスクが破裂する設定圧力との比率を常用圧力比と呼びます。この比率は、ディスクの寿命を決定づける重要要素です。
クリープ変形と疲労限界
正張力型のディスクは常に引っ張りの応力がかかっているため、常用圧力比を高く設定しすぎると圧力の変動による疲労が蓄積し、あるいは高い応力状態が継続することによるクリープ変形が進行して、設定圧力よりも低い圧力で破裂してしまう早期破裂を引き起こします。そのため、正張力型の常用圧力比は、一般的に設定圧力の70パーセントから80パーセント程度が上限とされています。
反転型の耐久性
一方、反転型ディスクはアーチ構造による圧縮応力で圧力を支えています。圧縮応力下にある金属は、引張応力下にある金属に比べて疲労亀裂の発生と進展が遅いという特性を持ちます。
そのため、反転型ディスクは疲労に対して強く、常用圧力比を破裂設定圧力の90パーセントから95パーセント程度まで引き上げることが可能です。システムを高圧で稼働させたい場合や、ポンプの脈動などによって圧力が激しく変動する配管ラインにおいて、反転型ディスクは優位性を持ちます。
安全弁とのシステム構築
現代のプラント設計において、ラプチャーディスクは単独で使用されるだけでなく、安全弁と直列に組み合わせて使用されることで、互いの特性を補い合うことが可能です。
漏洩の抑制
安全弁は金属や樹脂のシート面同士がバネの力で接触している構造であるため、微小な隙間からの流体の漏れを完全に防ぐことは困難です。毒性ガスや高価な冷媒ガスを扱う場合、この漏洩が環境問題や経済的損失を引き起こします。安全弁の上流側にラプチャーディスクを設置すると、ディスクは金属の一枚板であるため、破裂するまでの間は流体の漏洩を物理的に遮断します。
固着防止と腐食からの保護
流体が接着剤のような高粘度のポリマーであったり、結晶化しやすい物質であったりする場合、安全弁の摺動部やシート面に流体が入り込んで固着してしまい、作動時に弁が開かなくなるトラブルが発生します。
ラプチャーディスクで安全弁を隔離することで、これらの流体や腐食性ガスから安全弁のメカニズムを保護することができます。異常圧力が発生した際にはディスクが破裂し、それに続いて安全弁が開いて圧力を逃がします。圧力が下がれば安全弁は再び閉じるため、システム内の流体が抜け切ってしまうことを防ぐ働きをします。
中間圧力の監視
この直列配置において重要なのが、ディスクと安全弁の間の密閉空間の圧力を監視することです。
もしディスクに微小なピンホールが開き、この中間空間に圧力が溜まってしまうと、ディスクはその背圧の分だけ破裂しにくくなり、設計された圧力で作動しなくなります。これを防ぐため、中間空間には圧力ゲージや警報スイッチを設置し、異常を検知するフェイルセーフ設計が施されています。
締め付けトルクの管理
ラプチャーディスク本体は薄い金属箔に過ぎず、それ単体では配管に接続できません。圧力を封じ込め、かつ設計通りに破裂させるためには、専用の金属製ホルダーによる挟み込みが必要です。
アンギュラシートとフラットシート
正張力型のディスクの多くは、縁の部分が30度の角度で曲げられたアンギュラシート構造を採用しています。ホルダーの側もこれに合わせた30度のテーパーを持っており、挟み込んでボルトで締め付けることで金属同士のくさび効果が発生し、ゴム製シール材を使用せずに気密性を高めます。一方、反転型ディスクや低圧用のディスクでは、縁が平らなフラットシート構造が採用されることもあります。
配管応力とトルク管理
ホルダーを配管のフランジに挟み込んでボルトで固定する際、規定された締め付けトルクを守ることが要求されます。
トルクが不足すれば流体が漏洩しますが、過剰なトルクで締め付けると、ホルダーの金属が歪み、その歪みが極薄のディスク本体に応力として伝達されてしまいます。ディスクに予期せぬ応力がかかると、設計された破裂圧力が変動してしまい、安全装置としての信頼性が低下します。配管の熱膨張による曲げモーメントをディスクに伝えないよう、ホルダーには高い剛性が与えられています。
