チェック弁は、配管システム内を流れる液体や気体の方向を一方のみに制限し、逆流を防止するバルブです。逆止弁とも呼ばれます。外部からの電力や空気圧といった動力源、あるいは人間の手による操作信号を必要とせず、流体自身の圧力差で作動する点がこの機器の特徴です。
ポンプの停止時に吐出側から流体が逆流して羽根車が逆回転するのを防ぐ用途や、複数の流体が合流するラインにおける意図しない混入の防止、さらには配管の破損時における大規模な流出事故の抑制など、チェック弁は流体ネットワークの安全と安定稼働を支える極めて重要な要素です。
作動原理

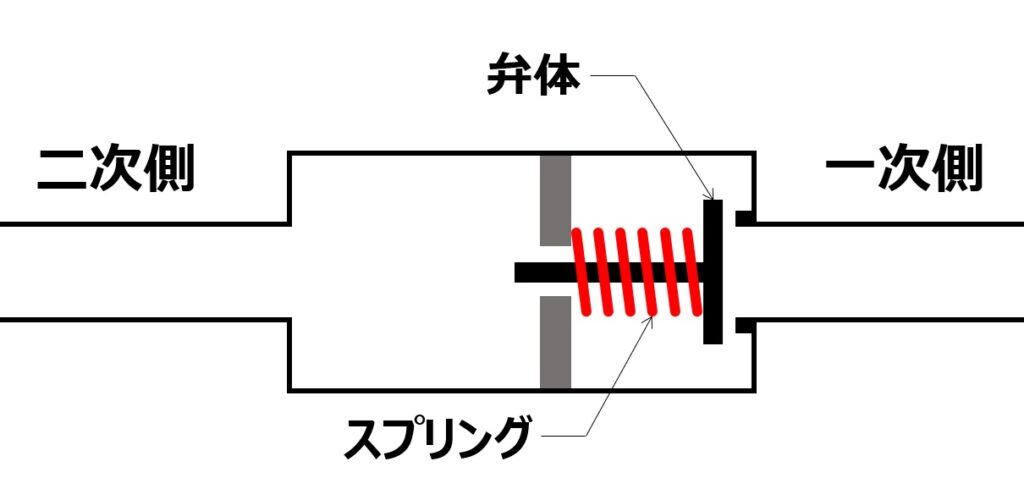

チェック弁の動作は、弁体の前後に生じる圧力差と、弁体を閉じる方向に働く機械的な力との釣り合いというシンプルなバランスによるものです。

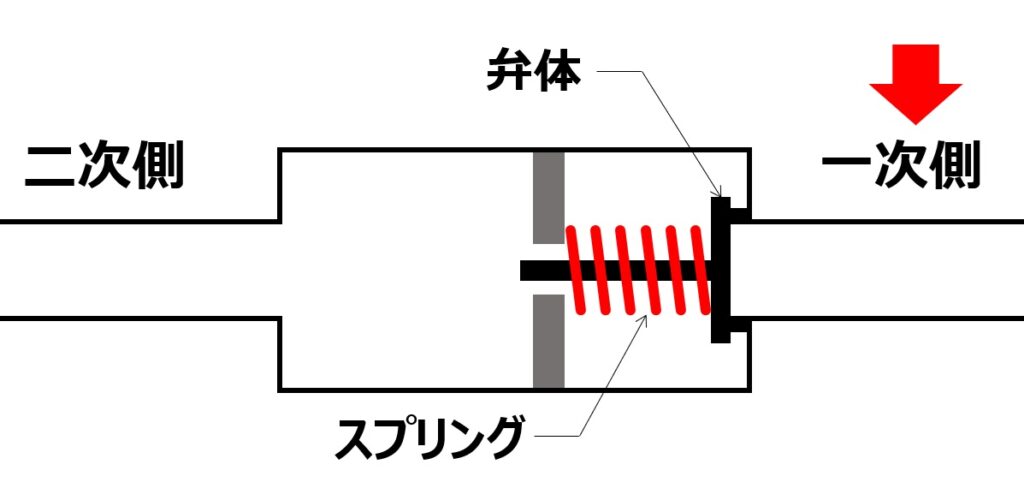

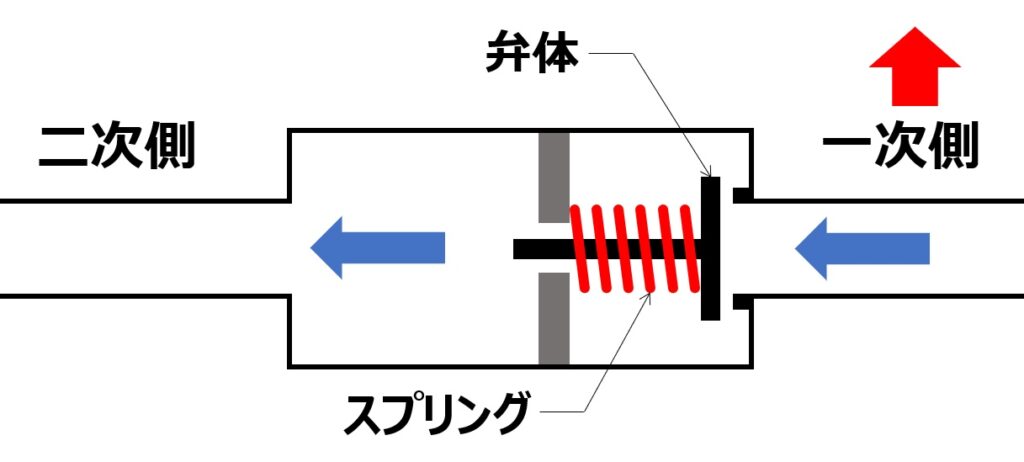

バルブの入口側すなわち一次側の圧力が、出口側すなわち二次側の圧力よりも高い場合、流体は弁体を押し開こうとします。しかし、弁体には重力による自重、あるいは内蔵されたスプリングの反発力が閉止方向に向かって常に作用しています。一次側の圧力が上昇し、この閉止方向の力に打ち勝って弁体がわずかに開き、流体が流れ始める瞬間の一次側と二次側の圧力差をクラッキング圧力と呼びます。
クラッキング圧力は、システム設計において慎重に設定すべきパラメータです。この圧力が低すぎると、微小な圧力変動で弁がバタつき、摩耗や騒音の原因となります。逆に高すぎると、ポンプなどの動力源に余分な負荷をかけることになります。スプリングを内蔵したチェック弁では、スプリングのバネを調整することで、このクラッキング圧力を調整し、流体の種類や配管の設置姿勢に応じた最適な開弁特性を得ることができます。
流体が順方向に流れ始めると、流速の二乗に比例する動圧が弁体に作用し、弁体はさらに大きく開きます。そして、ポンプが停止するなどして一次側の圧力が二次側の圧力を下回ると、流体の流れが止まり、スプリングの力や自重によって弁体が弁座に押し付けられ、逆流を防ぐための密閉状態になります。
構造の違いと特性
チェック弁には、要求される流量、圧力損失の許容値、そして配管の設置スペースに応じて、複数の内部構造が存在します。それぞれが特有の流体力学的特性を備えています。
スイング式チェック弁
配管の流路の直上にヒンジピンが設けられ、円盤状の弁体が扉のようにぶら下がっている構造です。流体が順方向に流れると弁体が押し上げられて流路が開き、逆流しようとすると自重と背圧によって弁体がシートに密着します。 この構造の長所は、全開時に弁体が流路から大きく退避するため、流体が一直線に通過でき、圧力損失が非常に小さくなる点です。そのため、大流量を扱う上下水道やプラントの主配管などで多用されます。ただし、弁体が閉じるまでにヒンジを軸とした円運動の距離が必要となるため、閉鎖にわずかなではあるが時間を要し、後述する水撃作用を引き起こしやすいという弱点を持っています。
リフト式チェック弁
玉形弁すなわちグローブバルブと似たＳ字型の内部流路を持ち、流路に対して垂直方向に弁体が上下する構造です。流体は下から上へと弁体を押し上げます。 スイング式に比べて流路が曲がりくねっているため、流体がバルブを通過する際の抵抗が大きく、圧力損失が増大します。しかし、弁体がガイドに沿って垂直に移動するため摺動部の遊びが少なく、弁体とシートの密着性が高く保たれます。また、スプリングを組み込むことで配管の水平や垂直といった設置姿勢を問わずに閉止が可能となるため、高圧の蒸気ラインや精密な化学プロセスラインで優れた性能を発揮します。
ウエハー式およびデュアルプレート式
配管のフランジとフランジの間に挟み込んで設置する、極めて薄型で軽量なチェック弁です。特にデュアルプレート式は、円盤を半分に割った二枚の半円形の弁体が、中央のピンを軸にして蝶の羽のように開閉する構造を持っています。 スプリングの力で強制的に弁体を閉じるため応答性が高く、弁体が軽量であることと移動距離が短いことが相まって、逆流が始まる前に素早く流路を遮断できます。これにより水撃作用を大幅に抑制できます。省スペース化が厳しく要求される船舶のエンジンルームや、高層ビルの空調設備などで広く採用されています。
水撃作用と過渡現象
チェック弁の選定において最も深く考慮すべき課題が、水撃作用すなわちウォーターハンマー現象の抑制です。
配管システムにおいてポンプが急停止すると、慣性の法則により流体は前方に進み続けようとしますが、やがて運動エネルギーを失い、重力や背圧によってポンプ側へと逆流を始めます。もしチェック弁の閉鎖速度が遅く、流体が激しく逆流している最中に弁体が急激にシートに叩きつけられて流路を遮断してしまうと、流体の持つ巨大な運動エネルギーが行き場を失います。
この運動エネルギーは瞬間的に巨大な圧力エネルギーへと変換され、衝撃波となって配管内を音速に近い速度で往復します。これが水撃作用です。発生する圧力上昇は通常の運転圧力の数倍から十数倍に達することがあり、バルブ自体の破壊、配管継手の破断、ポンプの損傷といったシステム全体の深刻な事故を誘発します。
この過渡現象を抑え込むためには、流体が逆流を開始する前に、あるいは逆流の速度が十分に遅いタイミングで弁を閉鎖しきる必要があります。これを実現するのがノンスラム逆止弁と呼ばれる設計です。前述のデュアルプレート式や、強力なスプリングを内蔵したリフト式チェック弁は、順方向の流速が低下し始めた瞬間にスプリングの力で積極的に弁体を押し戻すため、水撃作用の発生を抑え込む高い能力を備えています。
圧力損失とエネルギー効率
チェック弁を配管に組み込むことは、流体の通り道に障害物を置くことと同義であり、必然的に圧力損失というエネルギーの減少を伴います。
流体がチェック弁の内部を通過する際、弁体や複雑な流路形状によって流れが剥離し、大小さまざまな渦が発生します。この渦の発生により、流体が持つ圧力エネルギーの一部が熱エネルギーへと変換され、システムから失われます。このエネルギー損失の度合いを示す指標が容量係数すなわちCv値です。
Cv値は、特定の圧力差においてバルブを通過できる流量を表す数値であり、バルブの流体力学的な効率を示します。スイング式のように流路が直線的なバルブはCv値が大きく、圧力損失が小さくなります。一方、リフト式のように流路が屈曲しているバルブはCv値が小さく、同じ流量を流すためにより大きなポンプ動力が必要となります。
システム全体の消費電力を抑え、ランニングコストを低減するためには、必要な逆流防止機能と応答性を確保しつつ、可能な限り圧力損失の少ない、すなわちCv値の大きなチェック弁を選定する必要があります。
シール機構
チェック弁が長期間にわたって逆流を確実に防ぎ続けるためには、弁体と弁座が接触するシート部の摩耗の管理が重要となります。
シート部の構造は、金属同士が接触するメタルシートと、ゴムやフッ素樹脂などの弾性体を介在させるソフトシートの二つに大別されます。 メタルシートは、ステンレス鋼やステライトなどの硬質な合金を用いており、高温環境や高圧環境、あるいはスラリーと呼ばれる微小な固形物が混入した流体に対しても高い耐久性を示します。しかし、金属表面の微細な凹凸によって極微量の漏れが発生しやすいため、気体の封入など気密性が厳格に求められる用途には不向きな場合があります。
一方のソフトシートは、弁体が閉じられた際に流体の圧力によって弾性体が変形し、金属表面の微細な隙間を完全に塞ぎ込むため、極めて高い密閉性を実現します。しかし、高圧の流体が高速で隙間を通過する際、圧力が局所的に低下して微小な気泡が発生し、それが崩壊する際に生じる衝撃波で材料が破壊されるキャビテーション現象や、流体に含まれる異物による傷に弱く、使用できる温度範囲も弾性体の耐熱温度によって制限されます。
流体の化学的性質、温度、圧力、そして許容される漏れ量という複数のパラメータを総合的に評価し、最適な材料とシート構造を選択することが必要です。
配管システムにおける適用
チェック弁は単なる部品ではなく、配管ネットワークの流体挙動を制御する重要な配置要素です。その設置位置によって、システム全体の安全性と効率が大きく変化します。
代表的な適用例が、複数のポンプを並列に設置して一つのメイン配管に合流させるシステムです。需要に応じて稼働するポンプの台数を切り替える際、停止しているポンプの吐出側にチェック弁が設置されていないと、稼働中のポンプから送り出された高圧の流体が停止中のポンプへ逆流し、羽根車を逆回転させてモーターを破損させるだけでなく、流体がメイン配管へ向かわずに循環してしまう短絡回路を形成してしまいます。各ポンプの吐出直後にチェック弁を配置することで、この逆流を遮断し、流体の運動ベクトルを一方向に統一することができます。
また、高低差のある配管システムにおいて、高い位置にあるタンクへ液体を圧送する配管の最下部にチェック弁を設置するケースもあります。これにより、ポンプが停止した際に配管内の大量の液体が落下してくる水柱分離や、それに伴う強烈な水撃作用から下流の機器を保護します。
さらに、真空破壊弁としての特殊な適用もあります。密閉されたタンクから液体を急速に排出すると、内部が負圧になりタンクが圧壊する危険性があります。そこで、大気に向けて外開きになるようにチェック弁を設置しておくと、タンク内が負圧になった瞬間に大気圧によって弁が開き、空気を吸い込んで圧力を中和する安全装置として機能します。
